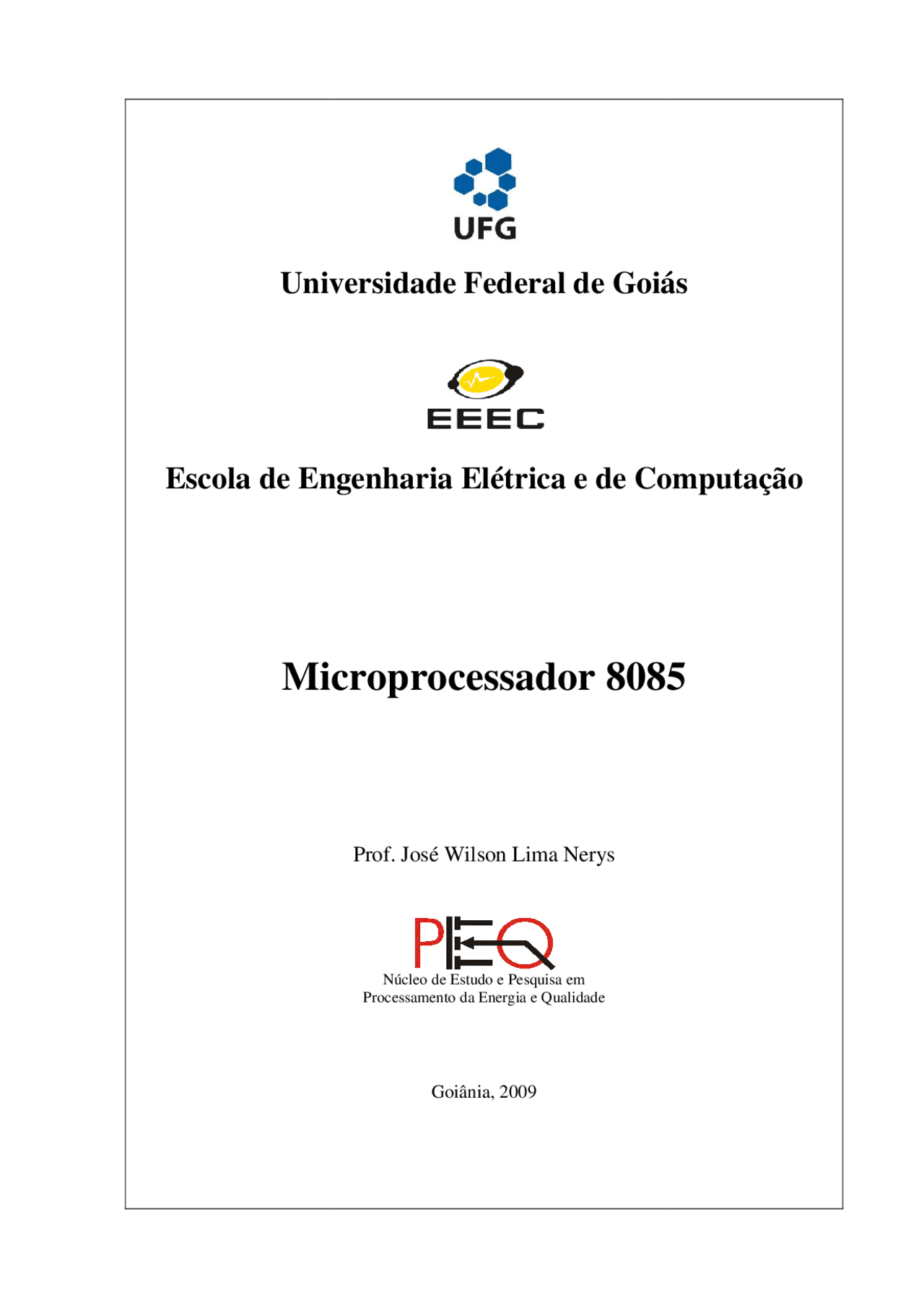

Universidade Federal de Goiás

Escola de Engenharia Elétrica e de Computação

Microprocessador 8085

Observações

1. Esta apostila destina-se ao ensino de Microprocessadores e Microcontroladores para alunos do 7º

período de Engenharia Elétrica da Escola de Engenharia Elétrica e de Computação da

Universidade Federal de Goiás

2. Não se pretende, com o uso desta apostila, dispensar os livros didáticos indicados na referência

básica, mas apenas facilitar o ensino da disciplina em questão, reunindo num só volume o

material a ser usado em sala de aula.

3. A apostila trata do Microprocessador 8085 e aborda desde a estrutura básica de um

microprocessador, até a aplicação do mesmo num sistema mínimo com microprocessador,

memória, portas de entrada e saída e outros periféricos. As instruções em assembly do 8085 são

empregadas na solução de vários problemas de cunho didático, com auxílio do simulador

ABACUS.

    1. INTRODUÇÃO A MICROPROCESSADORES
  • 1.1 HISTÓRICO SOBRE COMPUTADORES
  • 1.2 NÚMERO DE TRANSISTORES EM UM MICROPROCESSADOR
  • 1.3 DEFINIÇÕES E CLASSIFICAÇÕES BÁSICAS
  • 1.4 ESTRUTURA BÁSICA DE UM COMPUTADOR
  • 1.4.1 UNIDADE CENTRAL DE PROCESSAMENTO (CPU)
  • 1.4.2 MEMÓRIA
  • 1.4.3 UNIDADE DE ENTRADA E SAÍDA (I/O)
  • 1.4.4 BARRAMENTO
  • 1.5 ÍNDICE DE DESEMPENHO DE PROCESSADORES
  • 1.6 MICROPROCESSADOR ×××× MICROCONTROLADOR
  • 1.7 OUTROS CONCEITOS BÁSICOS:
  • 1.8 SISTEMAS DE NUMERAÇÃO
  • 1.8.1 SISTEMA DECIMAL
  • 1.8.2 SISTEMA BINÁRIO
  • 1.8.3 SISTEMA BCD (BINARY-CODED DECIMAL)
  • 1.8.4 SISTEMA OCTAL
  • 1.8.5 SISTEMA HEXADECIMAL
  • 1.8.6 CONVERSÃO DE BASE
  • 1.8.7 REPRESENTAÇÃO DE NÚMEROS POSITIVOS E NEGATIVOS
  • 1.9 EXERCÍCIOS PROPOSTOS
    1. ARQUITETURA E PRINCÍPIO DE FUNCIONAMENTO DO
  • 2.1 DIAGRAMA DE BLOCOS DO MICROPROCESSADOR
  • 2.2 UNIDADES INTERNAS E REGISTRADORES DO
  • 2.3 FREQUÊNCIA DE CLOCK
  • 2.4 PINAGEM DO
  • 2.5 SISTEMA BÁSICO DE TEMPORIZAÇÃO E PRINCÍPIO DE OPERAÇÃO
  • 2.6 FORMATO DAS INSTRUÇÕES
  • 2.7 EXERCÍCIOS PROPOSTOS
    1. CONJUNTO DE INSTRUÇÕES DO MICROPROCESSADOR
  • 3.1 SIMBOLOGIA DAS INSTRUÇÕES
  • 3.2 MODOS DE ENDEREÇAMENTO
  • 3.3 GRUPOS DE INSTRUÇÕES
  • 3.4 INSTRUÇÕES DE TRANSFERÊNCIA DE DADOS
  • 3.5 INSTRUÇÕES ARITMÉTICAS
  • 3.6 INSTRUÇÕES LÓGICAS
  • 3.7 INSTRUÇÕES DE DESVIO
  • 3.8 INSTRUÇÕES DE CONTROLE, PILHA E ENTRADA E SAÍDA
  • 3.9 FUNCIONAMENTO DA PILHA
  • 3.10 EXEMPLOS DE PROGRAMAS EM ASSEMBLY DO
  • 3.11 EXERCÍCIOS PROPOSTOS
    1. SIMULADOR DIGITAL ABACUS
  • 4.1 SIMULADOR ABACUS PARA O MICROPROCESSADOR
  • 4.2 EXEMPLOS DE PROGRAMAS EM ASSEMBLY PARA O ABACUS
  • 4.3 EXERCÍCIOS PROPOSTOS
    1. INTERRUPÇOES E OPERAÇÕES DE ENTRADA E SAÍDA
  • 5.1 INSTRUÇÕES DE RECOMEÇO
  • 5.2 INTERRUPÇÕES
  • 5.3 CIRCUITOS DE INTERRUPÇÃO
  • 5.4 SETAGEM E LEITURA DA MÁSCARA DE INTERRUPÇÃO
  • 5.5 AMPLIANDO A CAPACIDADE DE INTERRUPÇÃO
  • 5.6 DISPOSITIVOS DE ENTRADA E SAÍDA
  • 5.7 EXERCÍCIOS PROPOSTOS
    1. ENTRADA E SAÍDA SERIAL E PASTILHAS INTEGRADAS DE SUPORTE
  • 6.1 INTERFACE SERIAL NO PC
  • 6.2 INTEGRADOS DE SUPORTE
  • 6.2.1 MEMÓRIAS RAM E ROM
  • 6.2.2 DECODIFICADOR 74LS138
  • 6.3 EXERCÍCIOS PROPOSTOS
    1. REFERÊNCIAS BIBLIOGRÁFICAS

1.1 Histórico sobre Computadores

4000 A.C - ÁBACO – Invenção do ábaco pelos babilônios. Instrumento usado para realizar operações aritméticas, onde cada coluna representa uma casa decimal. Era o principal instrumento de cálculo do século XVII e é usado até hoje.

Data da mesma época do ábaco o octograma chinês Yin Yang , o qual é tido como a primeira representação binária dos números de 0 a 7. Foi criado pelo imperador chinês Fou-Hi para representar a interação entre as duas energias que juntas são o fundamento da “totalidade”.

1614 – LOGARITMO – O cientista escocês JOHN NAPIER criou os logaritmos. Através das tabelas criadas, as operações de multiplicação e divisão tornaram-se mais simples, pois eram substituídas por operações de adição e subtração, reduzindo o tempo de processamento.

1623 – RELÓGIO DE CALCULAR – WILHELM SHICKARD , professor de matemática da Universidade de Tübingen, Alemanha, inventou um relógio de calcular que é considerado a primeira máquina mecânica de calcular da história. Fazia multiplicação e divisão, mas requeria várias intervenções do operador. Usava o princípio desenvolvido por Napier (“Napier’s bones”). Essa calculadora foi desenvolvida para auxiliar o matemático e astrônomo Johannes Kepler.

1642 – PASCALINE – O cientista francês BLAISE PASCAL criou uma calculadora capaz de realizar operações de adição e subtração. A máquina implementada utilizava rodas e engrenagens, com as quais era possível representar números decimais de 0 a 9. Pascal desenvolveu essa máquina para ajudar seu pai na coleta de impostos. A máquina teve mais de 50 versões diferentes em uma década.

1671 – O matemático alemão francês GOTTFRIED LEIBNIZ criou uma calculadora de 4 funções, capaz de realizar operações de adição, subtração, multiplicação e divisão. É a antecessora das calculadoras atuais. O problema comum às calculadoras até esta época era a necessidade de entrar com todos os resultados intermediários.

1. INTRODUÇÃO A MICROPROCESSADORES

Calculadora de 4 funções de Leibniz

Ábaco Octograma chinês Yin Yang

Tabela de logaritmos Pascaline

Para ampliar seus negócios, a TMC se uniu com duas pequenas empresas para formar a CTRC ( C omputing T abulation R ecording C ompany ), em 1914. Em 1924, a CTRC se tornou uma empresa internacional e mudou seu nome para IBM ( I nternacional B usiness M achine ).

1936 – COMPUTADORES Z1, Z3 e Z4 – O cientista alemão KONRAD ZUSE criou o computador - Z1, baseado em relé eletro-mecânico. Criou também o computador Z3, que foi o primeiro computador de propósito geral controlado por programa. Criou ainda o Z4, computador projetado para o desenvolvimento de mísseis. Ele foi destruído por bomba na 2a.^ guerra mundial.

1943 – COLOSSO – Na Inglaterra, em 1943, Alan Turing , do Serviço de Inteligência Britânico, construiu o Colosso , de dimensões gigantescas. A máquina, abrigada em Bletchley Park , tinha 2000 válvulas e lia símbolos perfurados numa argola de fita de papel, inserida na máquina de leitura fotoelétrica, comparando a mensagem codificada com sequências conhecidas até encontrar uma coincidência. Processava cerca de 5 mil caracteres por segundo e foi usada para descodificar as mensagens dos alemães, tendo sido decisiva no resultado final da guerra.

1944 – MARK I – Na Universidade de Harvard em 1937, o professor Howard Aiken , financiado pela IBM, começou a construir o Mark I , concluído em 1944. Baseado em um sistema decimal, manipulava números de até 23 dígitos e tinha medidas grotescas: 15 m de comprimento e 2,5 m de altura; 760. peças envoltas em vidro e aço inoxidável brilhante; 800 km de fios e 420 interruptores para controle.trabalhava sob o controle de um programa perfurado em uma fita de papel. Adição e subtração em 0,3 s, multiplicação em 3 s e divisão em 12 s,

1946 – ENIAC – ( Electronic Numerical Integrator and Computer ) - 1o^ Computador de propósito geral a válvula: 18.000 válvulas, 30 toneladas, 15.000 pés quadrados, 140 kW, representação e aritmética com números decimais, 5.000 adições/seg. Projetado pela Ballistics Research Labs. Foi aproveitado no desenvolvimento da Bomba “H”.

1946 – VON NEWMANN MACHINE – A Máquina de Von Newman, ou “Máquina de Touring” introduziu o conceito de programa armazenado (Stored Programa Concept) no qual a memória conteria, além de dados, programas. Os computadores modernos são baseados na máquina de Von Newman.

1950 – UNIVAC – (Universal Automatic Computer) – Lançado pela SPERRY, foi o 1o^ Computador de aplicação científica e comercial. Seguiram UNIVAC II e UNIVAC 1100 series.

1953 – IBM 701 – Computador desenvolvido para aplicações científicas.

Máquina de Herman Hollerith Z

Colosso Mark I

1947 – TRANSISTOR – Invenção do transistor pelos cientistas John Bardeen, William Shockley e Walter Brattain. Passou a ser usado em escala comercial somente em 1952 pela Bell Laboratories.

1958 – CIRCUITO INTEGRADO – O engenheiro Jack Kilby, da Texas Instruments, criou o Circuito Integrado.

1960 – IBM 7090, 7094 – Computador transistorizado. Utilização de linguagens de programação de alto nível, tais como FORTRAN, COBOL e PASCAL.

1964 – IBM 360 – Primeira família planejada de computadores.

DEC PDP 8 – Introduziu o conceito de Minicomputador. Criou a estrutura de barramento, ou seja, unidade de Entrada e Saída, Memória e CPU interligados por um conjunto de condutores.

1971 – 4004 (INTEL) - 1o^ microprocessador a ser lançado, de 4 bits, com aplicação voltada para calculadoras (manipulação de números em BCD) - 45 instruções - 640 Bytes de memória - clock de 108 KHz - 60.000 instruções/ seg. (OBS: desempenho superior ao ENIAC) - 2.300 transistores.

1972 – 8008 (INTEL) - 1o^ microprocessador de 8 bits, com aplicação voltada para terminais (que trabalham com caracteres - codificação ASCII) - 48 instruções - 16KB de memória - clock de 200 KHz - 300. instruções/ seg. 3500 transistores.

1974 – 8080 (INTEL) - Processador de 8 bits, de propósito geral - 72 instruções - opera com 12V - clock de 2 MHz - 640.000 instruções/s. 64KB de memória. 6.000 transistores. 1975Z80 (ZILOG), 6502 (MOS) – Utilizado pelo 1o^ APPLE (APPLE 1) em 1976 por Steve Wozniak e Steve Jobs (data da fundação da APPLE).

1976 – 8085 (INTEL) – “8080” operando com 5V - 2 instruções a + que o 8080 - melhor performance. 5 MHz - 370.000 instruções/s. 6500 transistores.

1978 – 8086 (INTEL) - Processador 16 bits (barram. externo de 16 bits e registradores de 16 bits). 5 MHz - 0. MIPS, 8 MHz - 0.66 MIPS e 10 MHz - 0.75 MIPS. 29.000 transistores.

1979 – 8088 (INTEL) - Processador 16 bits (barram. externo de 8 bits e registradores de 16 bits) - 133 instruções - chip utilizado no primeiro PC em 1981. O PC/XT seria lançado em 1983 com HD de 10 MB e 128 Kbyte RAM. 29.000 transistores. Lançado o 68.000 (MOTOROLA) que foi utilizado no Machintosh em 1984

1980 – Co-processador 8087 (processador matemático).

8051 (INTEL – Lançado o microcontrolador 8051: microprocessador + periféricos (RAM, ROM, Serial, Timer, Controlador de Interrupção, etc.) num único chip, voltado para aplicações de controle

1982 – 80186/188 - 80286 - 80287 (INTEL) – PC/AT – 16 bits, modo protegido, 24 linhas endereços.

1985 – 80386 (INTEL) – Processador de 32 bits - bus ext. de dados de 32bits - 275.000 transistores. 16MHz - 2.5 MIPS, 20 MHz - 2.5 MIPS, 25 MHz - 2.7 MIPS, 33 MHz - 2.9 MIPS.

1989 – 80486 (INTEL) - Processador de 32 bits: “386” que incorpora o 387 (coprocessador), cache interna (L1) de 8KB e maior performance - 235 instruções - 1,2 milhões de transistores. 25 MHz - 20 MIPS, 33 MHz - 27 MIPS, 50 MHz - 41 MIPS.

1991 – WEB – Tim Berners-Lee desenvolve a Rede Mundial de Computadores (World Wide Web). O primeiro servidor Web é lançado. O conceito de conexão de vários usuários a um único computador por via remota nasceu no MIT no final da década de 50 e início da década de 60. As idéias básicas da Internet foram desenvolvidas em 1973 por Bob Kahn e Vint Cerf.

1993 – Pentium 60 MHz e 66 MHz - Processador de 32 bits – bus ext. de 64 bits - 5V - 3 milhões de transistores. Primeiro processador de 5a^ geração.

1994 – Pentium 90 MHz e 100 MHz - Alimentação de 3,3V (maior confiabilidade). 3.2 milhões de transistores.

Tabela 1: Evolução do número de transistores no microprocessador

Processador

Ano de Introdução

Número de Transistores Processo^

Velocidade de Clock

Barramento de dados MIPS

4004 1971 2.250 10 μm 108 kHz 4 bits 0,

8008 1972 2.500 10 μm 200 kHZ 8 bits 0,

8080 1974 5.000 6 μm 2 MHz 8 bits 0,

8085 1976 6.500 3 μm 5 MHz 8 bits 0,

8086/8088 1978 29.000 3 μm

5 MHz 8 MHz 10 MHz

16/8 bits

286 1982 120.000 1,5 μm 6 MHz 16 bits 1

386 1985 275.000 1,5 μm 16 MHz 32 bits 5

486 1989 1.180.000 1,0 μm 25 MHz 32 bits 20

Pentium 1993 3.100.000 0,8 μm 60 MHz 32/64 bits 100

Pentium II 1997 7.500.000 0,35 μm 233 MHz 32/64 bits 300

Pentium III 1999 24.000.000 0,25 μm 450 MHz 32/64 bits 510

Pentium 4 2000 42.000.000 0,18 μm 1,5 GHz 32 bits/64 1.

Pentium 4 (Prescott)

2004 125.000.000 0,09 μm 3,6 GHz 32/64 bits 7.

Pentium D 2005 230.000.000 90 nm

2,8 GHz 3,2 GHz

32 bits

Core2 2006 152.000.000 65 nm

2,33 GHz

32 bits 26.

Core 2 Duo 2007 820.000.000 45 nm 3 GHz 64 bits 53.

Core i7 2008 731.000.000 45 nm 2,66 GHz 3,2 GHz

64 bits 76.

A Tabela 1 mostra a evolução dos microprocessadores INTEL quanto ao número de transistores, tecnologia empregada, velocidade de clock, capacidade do barramento de dados e capacidade de processamento (em milhões de instruções por segundo – MIPS), de 1971 a 2008.

A quantidade cada vez maior de transistores numa única pastilha foi acompanhada da redução do tamanho físico dos transistores. Essa redução é mostrada na Fig. 1.2.

Fig. 1.2: Redução do tamanho físico dos processadores

A redução do tamanho do transistor resulta no aumento da velocidade de operação e também na redução das conexões internas, além de permitir a inserção de um número cada vez maior de transistores numa única pastilha. O aumento da capacidade de integração de transistores resulta ainda na redução do consumo de energia elétrica e do custo dos microprocessadores. Há um postulado que diz que o gate de um transistor não pode ser menor do a largura correspondente a 10 átomos. A previsão de pesquisadores da Intel é a dimensão do gate dos transistores alcançarão esse valor por volta do ano 2017 (http://www.intel.com/update/archive/issue2/focus.htm).

1.3 Definições e Classificações Básicas

 COMPUTADOR (definições):

  • Máquina destinada a reduzir cômputos (cálculos) e tomadas de decisões;
  • Máquina que executa uma seqüência de operações (descritas por um programa) sobre um determinado dado e produz uma saída;
  • Dispositivo com a habilidade de ser programado para operar (armazenar, relembrar e processar) dados sem a intervenção humana.

 COMPUTADOR (classificação quanto à velocidade de processamento, número de

registradores da CPU, complexidade do sistema operacional etc ):

Microcomputador :

  • Computador que tem a CPU implementada em um único chip: o microprocessador

Minicomputador :

  • Multi-usuário;
  • grande capacidade de armazenamento;
  • operação com matrizes e ponto flutuante melhorada;

Mainframes ( computadores de grande porte) :

  • suporta grandes bases de dados (organizações governamentais, grandes empresas);
  • alta performance;
  • processamento distribuído;

Supercomputador :

  • Computador idealizado para resolver problemas matemáticos de processos reais, tais como: aerodinâmica, meteorologia, física, etc
  • altíssima performance (GFLOPs) para repetidas operações aritméticas (iteração);
  • operações com matrizes e números em ponto flutuante;
  • mercado limitado.

 COMPUTADOR (classificação quanto à grandeza manipulada):

Computadores Analógicos :

  • operam diretamente com grandeza física (variáveis contínuas);

Computadores Digitais :

  • operam com variáveis discretas (números).

 COMPUTADOR (funções básicas):

  • processamento de dados ( ex.: execução de uma adição ou de uma função lógica );
  • armazenamento de dados ( ex.: armazenamento temporário na memória RAM, Disco, DAT, etc. );
  • movimentação de dados ( comunicação com mundo exterior: teclado, monitor, impressora );
  • controle ( controle das funções anteriores ).

antecipadamente transferidos da memória dinâmica para a memória cache, de forma que o processamento torna- se mais rápido.

1.4.3 Unidade de Entrada e Saída (I/O)

É a unidade através da qual o usuário se comunica com o sistema. Ela abriga componentes responsáveis pelo interfaceamento do sistema com periféricos tais como teclado, LCD, mouse, impressora e monitor. É também através da unidade de entrada e saída que são enviados sinais de interrupção para a CPU.

1.4.4 Barramento

Barramento é o meio físico usado para o transporte de um conjunto de sinais digitais usados para comunicação entre o processador, a memória e o meio externo. O barramento específico para a comunicação entre o processador e a memória é chamado de barramento de sistema. Para a comunicação com os periféricos os três tipos mais comuns de barramento hoje são: barramento ISA, usado para interfaces seriais, paralelas, interface para drivers e alto falante; barramento PCI, usado para interfaces IDE e USB; e barramento AGP, usado para placas de vídeo 3D de alto desempenho.

Um barramento é constituído de um barramento de dados, um barramento de endereços e um barramento de controle. O barramento de dados nos computadores mais modernos possui até 64 linhas (bits) e permite o fluxo bidirecional de dados. O microprocessador 8085, objeto de estudo na primeira parte do presente curso, possui 8 bits de dados e, por esta razão, é denominado de processador de 8 bits.

A quantidade de posições de memória que um computador pode acessar é ditada pela quantidade de bits do barramento de endereços. Um barramento com 32 bits pode acessar até 4.294.967.296 (2^32 ) posições de

memória, o que corresponde a 4 GB de memória (4.294.967.296 = 4 × 1024 × 1024 × 1024 = 4 GB). Todos os processadores da classe Pentium possuem barramento de endereço com 32 bits. Os processadores Pentium II, Pentium III e Celeron possuem barramento de endereço de 36 bits, podendo então acessar até 64 GB de memória.

O barramento de controle de um computador comporta uma série de sinais com finalidades diversas. Alguns exemplos são: sinal RW que indica se a operação é uma leitura ou uma escrita, sinal MIO, que indica se a operação envolve a memória ou a unidade de entrada e saída, sinal de RESET, entradas das interrupções, sinal de CLOCK, etc.

Barramento ISA - O barramento ISA ( I ndustry S tandard A rchitecture) é formado por slots de 8 e 16 bits existentes nas placas de CPU e foi originado no IBM PC, na versão de 8 bits, e aperfeiçoado no IBM PC AT, quando foi criada a versão de 16 bits. Permite transferência de dados em grupos de 8 ou 16 bits a um clock de 8 MHz. Embora possua velocidade de transferência pequena para os padrões atuais, o barramento ISA ainda é muito utilizado para placas tais como fax/modem, placas de som e placas de rede, cujos desempenhos não ficam comprometidos com a baixa velocidade de transferência do barramento.

Barramento PCI - O barramento PCI ( P eripheral C omponent I nterconnect) foi desenvolvimento pela Intel, quando do desenvolvimento do processador Pentium. Ele opera com 32 ou 64 bits, apresenta taxa de transferência de até 132 MB/s, com 32 bits e possui suporte para o padrão PnP ( P lug a n d P lay). Seu clock é geralmente de 33 MHz, para valores de clock interno acima de 150 MHz.

Barramento AGP - O barramento AGP ( A ccelerated G raphics P ort) foi devolvido pela Intel com o intuito de aumentar a taxa de transferência entre a CPU e a placa de vídeo, melhorando o desempenho de operação com gráficos. Esse barramento foi incorporado à CPU de processadores Pentium II mais modernos. A principal vantagem do AGP é o uso de maior quantidade de memória para armazenamento de texturas para objetos tridimensionais, além de alta velocidade no acesso a essas texturas para aplicação na tela.

1.5 Índice de Desempenho de Processadores

O aumento de desempenho (velocidade de processamento) de processadores gira em torno de pontos chaves:

  • Aumento de clock
  • Aumento do número interno de bits
  • Aumento do número externo de bits
  • Redução do número de ciclos para executar cada instrução
  • Aumento da capacidade e velocidade da memória cache
  • Execução de instruções em paralelo

1.6 Microprocessador ×××× Microcontrolador

Microprocessador - É a CPU de um computador construído num único Circuito Integrado. Contém essencialmente a unidade de controle, a unidade lógica e aritmética e registradores. Precisa de periféricos tais como memória e unidade de entrada e saída, para a formação de um sistema mínimo.

Microcontrolador - É um computador completo construído num único Circuito Integrado. Os microcontroladores são normalmente utilizados para aplicações específicas. Eles contêm normalmente facilidades tais como portas seriais, portas de entrada e saída paralelas, timers, contadores, controles de interrupção, conversor analógico para digital, memórias RAM e ROM.

1.7 Outros conceitos básicos:

MIPS - Millions of Instructions Per Seconds (Milhões de Instruções Por Segundo): É uma unidade de desempenho do microprocessador.

FLOPS - FLOating point instructions Per Seconds (Instruções com Ponto Flutuante Por Segundo). É também uma unidade de desempenho do microprocessador. Indica a capacidade de trabalhar com números decimais.

Representação em Ponto Fixo - Sistema numérico no qual o ponto está implicitamente fixo (à direita do digito mais a direita);

Representação em Ponto Flutuante - Sistema numérico no qual um número real é representado por um par distinto de numerais: uma mantissa (ou significante) e um expoente. Possibilita representação de números fracionários.

Bit - Abreviatura para 'Binary Digit', ou, Dígito Binário. Pode assumir valor 0, que corresponde a tensão O V, ou 1, que representa normalmente uma tensão de 5 V ou 3.3 V.

Byte - Conjunto (cordão) de 8 bits. É a unidade básica de dados nos computadores, que também utilizam alguns múltiplos de 8, tais como 16 bits (Word) e 32 bits (Dword). BYTE nibble superior nibble inferior Bit 7 Bit 6 Bit 5 Bit 5 Bit 3 Bit 2 Bit 1 Bit 0

Nibble, Word, Dword – Palavra digital composta de 4, 16, 32 bits, respectivamente.

Set de instruções - Conjunto de Instruções. Conjunto de Mnemônicos (siglas que fazem lembrar uma ação) que representam todas as instruções do processador. Cada processador possui o seu set de instruções particular.

CISC - Complex Instruction Set Computer : Tecnologia atribuída às CPUs de um modo geral, que contém set de instruções complexo. O barramento de comunicação entre as unidades que compõem a CPU é comum a todas as unidades, ou seja, não há comunicação direta entre unidades, através de um barramento exclusivo.

RISC - Reduced Instruction Set Computer : Computador com set de instruções reduzido. Principais características:

  • Conjunto de instruções limitado e simples;
  • Grande número de registradores de propósito geral;

1 Mbyte = 2^10 x 2^10 = 1.048.576 bytes = 1.024 kbytes; 1 Gbyte = 2^10 x 2^10 x 2^10 = 1.073.741.824 bytes = 1.024 Mbytes

1.8.3 Sistema BCD (Binary-Coded Decimal)

O Sistema BCD é o sistema em que se combina o sistema binário e o sistema decimal. É utilizado como formato de saída de instrumentos. Utiliza 2 dígitos: 0 e 1 que são dispostos em grupos de 4 dígitos, utilizados para representar um dígito decimal (número 0 até 9). A representação de um número maior que 9 deve ser feita por outro grupo de 4 bits, com a ponderação dada pelo sistema decimal. Exemplo: 97310 = 1001 0111 0011. Note a diferença entre este valor e o valor do número binário 1001 0111 0011 2 = 2419 10

1.8.4 Sistema Octal

O Sistema Octal é baseado nos mesmos princípios do decimal e do binário, apenas utilizando base 8. Utiliza 8 dígitos: 0 a 7. Exemplo: 3207 8

1 o^ dígito: Armazena o equivalente a 8^0 (1). No ex.: 7 × 80 2 o^ dígito: Armazena o equivalente a 8^1 (8). No ex.: 0 × 81 3 o^ dígito: Armazena o equivalente a 8^2 (64). No ex.: 2 × 82 4 o^ dígito: Armazena o equivalente a 8^3 (512). No ex.: 3 × 83

O equivalente decimal é: 7 + 0 + 128 + 1536 = 1671 10

1.8.5 Sistema Hexadecimal

O Sistema Hexadecimal é baseado nos mesmos princípios do decimal, apenas utiliza base 16. Utiliza 16 dígitos: 0 a 9, A, B, C, D, E e F. Exemplo: Ex.: 20DH ou 20Dh ou 20D 16

1 o^ dígito: Armazena o equivalente a 16^0 (1). No ex.: 13 × 160 2 o^ dígito: Armazena o equivalente a 16^1 (16). No ex.: 0 × 161 3 o^ dígito: Armazena o equivalente a 16^2 (256). No ex.: 2 × 162

O equivalente decimal é: 13 + 0 + 512 = 525 10

O sistema hexadecimal é mais fácil de trabalhar que o sistema binário e é geralmente utilizado para escrever endereços. Cada dígito hexadecimal é convertido em 4 dígitos binários equivalentes. Cada número binário é convertido em hexadecimal convertendo-se grupos de 4 bits em seus dígitos hexadecimais equivalentes.

Ex.: 7 D 3 F 16 = 0111 1101 0011 1111 2

Ex.: 1010000110111000 2 = 1010 0001 1011 1000 2 = A 1 B (^816)

1.8.6 Conversão de Base

O sistema hexadecimal é mais fácil de trabalhar que o sistema binário e é utilizado na codificação de programas no microprocessador. Na conversão de hexadecimal para binário, cada dígito hexadecimal é convertido em 4 dígitos binários equivalentes. Na conversão de binário para hexadecimal, cada grupo de 4 dígitos binários é convertido em 1 dígito hexadecimal equivalente.

Exemplos: 7 D 3 F 16 (7D3FH) = 0111 1101 0011 1111 2 10100001101110002 = 1010 0001 1011 1000 2 = A 1 B 8 16 ou A1B8H

Um algoritmo para a conversão de base pode ser obtido. A divisão termina quando o quociente é zero. Um exemplo de decimal para hexadecimal é dado.

Representação: r 2 r 1 r 0 Valor hexadecimal correspondente a 1234: 4D2 h

Algoritmo genérico:

Se q 0 = 0  Valor = q 0 B+ r 0 = 0.B + r 0 = r 0

Valor = r 0  Representação: r 0

Se q1 = 0  Valor = q 0 B+ r 0 q 0 = q 1 .B + r 1 = 0.B + r 1 = r 1 ou,

Valor = r 1 .B+ r 0  Representação: r 1 r 0

Se q2 = 0  Valor = q 0 B+ r 0 , q 0 = q 1 .B + r 1 q 1 = q 2 .B + r 2 = 0.B + r 2 = r 2

Valor = r 2 B^2 + r 1 B + r 0  Representação: r 2 r 1 r 0

1.8.7 Representação de Números Positivos e Negativos

Na representação de números no microprocessador pode-se utilizar tanto a representação de números positivos, quanto a de números negativos. O círculo.a seguir ilustra essa situação para números de 4 bits.

  1. Qual a finalidade da memória CACHE?
  2. Quantas posições de memória podem ser endereçadas com um barramento de endereços de 16 bits? E de 20 bits?
  3. Como os indicadores abaixo contribuem para o aumento do desempenho de um processador?

(a) aumento da frequência de clock (b) redução do número de ciclos para executar uma instrução (c) processamento paralelo de instruções

  1. Qual a diferença entre microprocessador e microcontrolador?
  2. Diferencie bit, nibble e byte.
  3. Diferencie EPROM e EEPROM.
  4. Converta os números abaixo (que estão na base indicada) para hexadecimal

(a) 34510 = _________ h (b) 101001112 = _________ h (c) 101010108 = _________ h (d) 25510 = _________ h (e) 12810 = _________ h (f) 101001110112 = ___________ h

2.1 Diagrama de Blocos do Microprocessador 8085

Fig. 2.1: Diagrama de blocos do microprocessador 8085

Principais Características:

  • microprocessador de 8 bits de propósito geral (com 6.200 transistores);
  • opera com +5V e GND. O 8080, seu antecessor, opera com +12V, +5V e -5V;
  • 100% compatível em software com o 8080A;
  • conjunto de instruções com 74 instruções. Estas 74 instruções resultam num total de 246 opcodes distintos;
  • instruções do 8085 possuem 1, 2 ou 3 bytes;
  • Há 2 registradores temporários de 8 bits ( W e Z ) não aparentes ao programador (não endereçáveis);
  • 8 linhas de dados: barramento bidirecional e com 3S ( three state );
  • 16 linhas de endereço; permite endereçamento de até 64 kbytes = 65.536 posições de memória;
  • barramento de dados multiplexado com parte baixa do barramento de endereço (o hardware deve conter um latch (ex.: 74373) para armazenar os endereços baixos: A 0 a A 7 );
  • possui pino de seleção de Entrada (I) e Saída (O) - (IO/M)
  • possui gerador de clock interno (é necessário apenas um cristal externo, juntamente com dois capacitores).
  • Reset do 8085: PC em 0000h; Flip-Flop IE ( Interrupt Enable ) em 0 (indicando interrupções desabilitadas); HLDA em 0; demais registradores com valores indeterminados; Interrupções RST 5.5, RST 6.5, RST 7. mascaradas; SOD em 0.

2. ARQUITETURA E PRINCÍPIO DE FUNCIONAMENTO DO 8085
