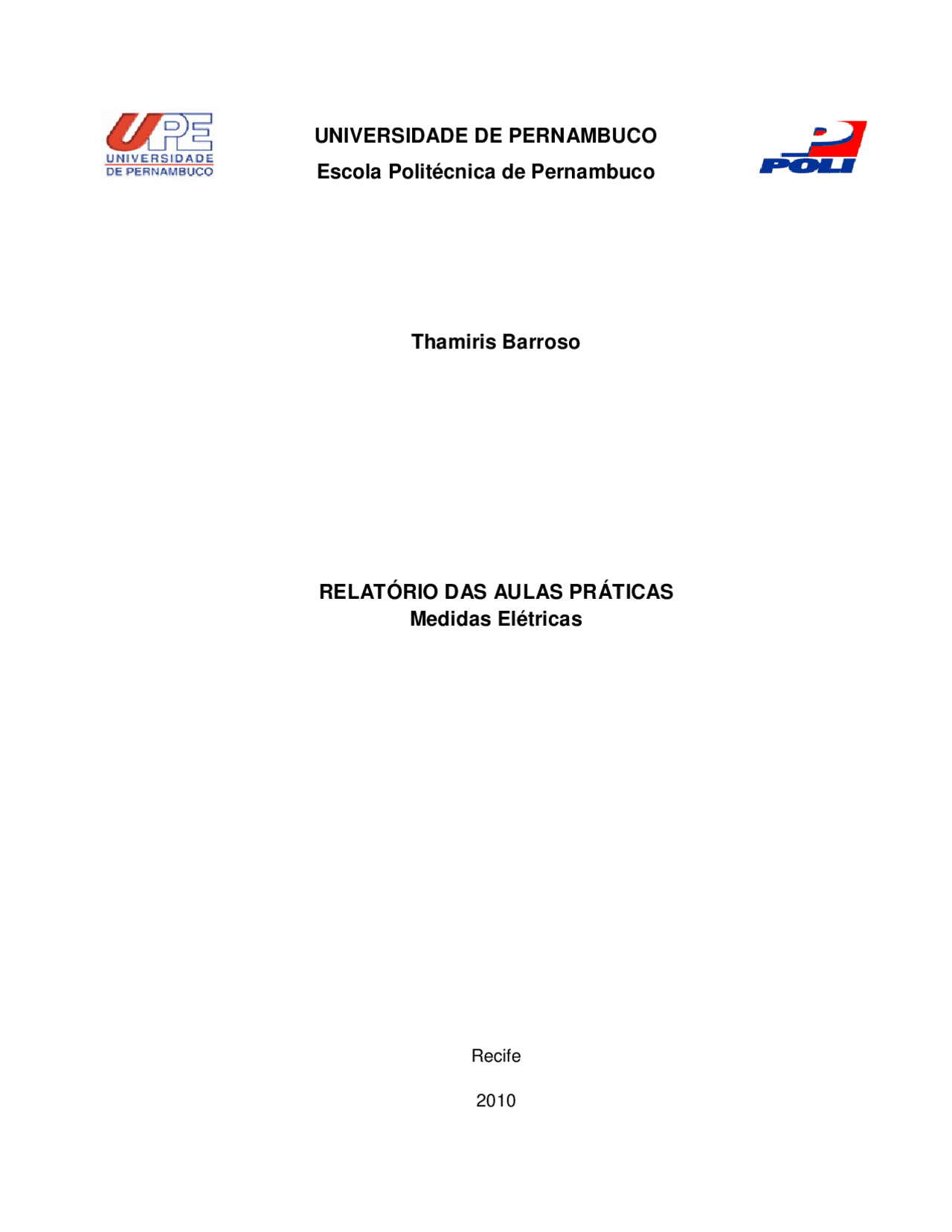

UNIVERSIDADE DE PERNAMBUCO

Escola Politécnica de Pernambuco

Thamiris Barroso

RELATÓRIO DAS AULAS PRÁTICAS

Medidas Elétricas

Recife

Thamiris Barroso

RELATÓRIO DAS AULAS PRÁTICAS

Medidas Elétricas

Turma: EN Este relatório é uma abordagem geral das experiências realizadas no período de Setembro/Outubro de 2010 que foram orientadas e solicitadas pelo professor Carlos Frederico como requisito parcial na disciplina de Medidas Elétricas. . Recife

1. PRÁTICA 2 – MEDIÇÕES PRÁTICAS DE TENSÃO E CORRENTE

MONTAGENS – BANCADAS WEG – MEDIDAS ELÉTRICAS

Montagem 1 : Mostrar que um amperímetro ou voltímetro de bobina móvel (galvanômetro) só indica valores de tensão contínua. Para valores em tensão alternada não há deflexão. Equipamentos utilizados: o Fonte de tensão CC: 0 – 12 Vcc; o Fonte de tensão CA: 220 V. (Vef); o Voltímetro de bobina móvel (galvanômetro) - Escala: 0 – 15 V; o Amperímetro de bobina móvel (galvanômetro) - Escala: 0 – 0,3 V; o 02 resistores em paralelo (carga): 10 W – 100 ou 150 W cada. Figura 1 – Circuito Figura 2 - Montagem Figura 3 - Voltímetro

Vm= 13,5V (voltímetro bobina móvel) ΔV= 1,5%*15 = ±0,225V

εp= 0,225*100% / 13,5 = 1,67%

Faixa de tensão: Vv= 13,5 ± 0,225 V Montagem 2: Mostrar que um amperímetro de ou voltímetro de ferromóvel (ferromagnético) indica indistintamente valores de tensão contínua ou alternada. Desenhar o esquema elétrico. Equipamentos utilizados: o Fonte de tensão CC: 0 – 12 Vcc; o Fonte de tensão CA: 220 V. (Vef); o Amperímetro de ferromóvel (ferromagnético) - Escala: 0 - 6 A; o Voltímetro de ferromóvel (ferromagnético) - Escala: 0 - 300 V; o 04 resistores em paralelo (carga): 10 W – 100 W cada.  Contínua: Figura 4 – Amperímetro em CC Im = 0,16A ΔI= 1,5%*0,3 = ±4,5mA

εp= 4,5mA*100% / 0,16 = 2,81%

Faixa de corrente: 0,16±4,5*10^-3 A

Figura 7 - Amperímetro e Voltímetro Voltímetro: Vm= 12V ΔV= 1,5%15= ±4,510^-3V

εp= 4,5*10^-3 *100% / 12 = 0,038%

Faixa de tensão: Vv= 12± 4,510^-3 V Amperímetro: Im= 0,16A ΔI= 1,5%0,3= ±4,5*10^-3V

εp= 4,510^-3V100% / 0,16 = 2,81%

Faixa de corrente: Vv= 0,16 ± 4,5*10^-3V Montagem 4: Montar um circuito em CA com valores de tensão igual a 28 V (Vef) e resistência da carga composta por resistores. Equipamentos utilizados: o Variac- Entrada: 380VCA Saída: variável: 0-380VCA. Fixar a tensão de saída em 28 V (Vef); o Voltímetro - escolher instrumento e escala adequada; o Amperímetro - escolher instrumento e escala adequada; o 2 a 4 resistores em paralelo (carga): 10W e 100 ou 150Ω cada.

Desenhar o esquema elétrico. Confrontar os valores calculados com os valores medidos da corrente e tensão no circuito e avaliar os desvios (erros). Ou seja. Calcular: Erro absoluto (errom máximo garnatido pelo fabricante). Erro relativo(%)- em função do valor medido e erro absoluto. Execução: Utilizamos o Variac para obter uma tensão de saída de 28 VAC, e utilizamos o multímetro digital Minipa / ET 1500, para comprovar o valor de tensão de saída eficaz, como mostra a figura abaixo: Figura 8 – Montagem Utilizamos um amperímetro ferromóvel para medição da corrente. Então obtivemos: Valor medido: Vm = 0,18A, como mostra a figura: Figura 9 - Amperímetro

Para cálculo dos erros, utilizamos a seguinte especificação: FAIXA EXATIDÃO RESOLUÇÃO 200V ±0,8%leitura+5D 0,1V Logo: Erro Absoluto máximo: ∆VMáx= ±0,8% x Vm+5D = (0,8/100) x 28+5x0,1 = ± 0,724V Erro elativo máximo:

ε Máx= (∆VMáx/ Vm) x 100%= (0,724/28) x 100% = ±2,586%

Faixa de tensão: Vverdadeiro entre (28 - 0,724) e (28 + 0,724) [VAC]

2. PRÁTICA 03 - MEDIÇÕES PRÁTICAS DE POTÊNCIA

Montagem 1: Montar um circuito em CC com valores de tensão igual a 12 V e resistência da carga composta por resistores. Equipamentos utilizados: o Fonte de tensão CC: 0-12Vcc; o Voltímetro - escolher instrumento e escala adequada; o Amperímetro - escolher instrumento e escala adequada; o 2 a 4 resistores em paralelo (carga): 10W e 100 ou 150Ω cada. Desenhar o esquema elétrico. Confrontar os valores calculados com os valores medidos da potência elétrica (tensão medida x corrente medida) solicitada pela carga e avaliar os desvios (erros). Ou seja, calcular: Erro absoluto (erro máximo garantido pelo fabricante) Erro relativo (%) - em função do valor medido e erro absoluto Execução: Foi utilizado para essa montagem um resistor de 150 Ω. Para obtenção da tensão contínua utilizamos o transformador/ retificador do painel e interligamos nos terminais um resistor de 150 Ω. Para medição da corrente, utilizamos um instrumento de ferromóvel, obtivemos: Valor medido: Vm = 0,23A, como mostra a figura: Figura 11 - Amperímetro O instrumento acima tem como especificações: o Fundo de escala (calibre): 0,3A

Erro Relativo máximo: ε (^) Máx= (∆VMáx/ Vm) x 100%= (0,225/10,6)x100%= ±2,123% Faixa de tensão: Vverdadeiro entre (10,6-0,225) e (10,6+0,225) [VCC] Cálculo da Potência: o Potência= Vm x Im=10,6x0,23=2,438W o Erros: Pmax= (Vm+∆V) x (Im+∆I) = (10,6+0,225)x(0,23+4,5X

• 3 )= 2,538W Pmin= (Vm-∆V) x (Im-∆I)= (10,6-0,225)x(0,23-4,5X10-^3 )=2,339W ∆P=(PMáx-PMín)/2 = (2,538-2,339)/2=0, Pv= (Pm ± ∆P) = 2,438± 0,0995 [W] Montagem 2: Montar um circuito em CA com valores de tensão igual a 28 V (Vef) e resistência da carga composta por resistores. Equipamentos utilizados: o Variac- Entrada: 380VCA Saída: variável: 0-380VCA. Fixar a tensão de saída em 28 V (Vef) o Voltímetro - escolher instrumento e escala adequada o Amperímetro - escolher instrumento e escala adequada o 2 a 4 resistores em paralelo (carga): 10W e 100 ou 150Ω cada Desenhar o esquema elétrico. Confrontar os valores calculados com os valores medidos da potência elétrica ativa solicitada pela carga e avaliar os desvios (erros). Ou seja, calcular: Erro absoluto (erro máximo garantido pelo fabricante) Erro relativo (%)- em função do valor medido e erro absoluto

Execução: Repetimos o procedimento aplicado na montagem 4 da prática 2, utilizamos o variac para obter uma tensão de saída de 28 VAC. Como mostra a figura a seguir: Figura 13 – Montagem Então, para a medição da tensão utilizamos um multímetro digital Mimipa / ET 1500, e registramos o valor de tensão de 28 VAC. Então: Vm= 28VAC Para cálculo dos erros, utilizamos a seguinte especificação: FAIXA EXATIDÃO RESOLUÇÃO 200V ±0,8%leitura+5D 0,1V Logo: Erro Absoluto máximo: ∆VMáx= ±0,8% x Vm+5D =(0,8/100)x28+5x0,1 = ±0,724 V Erro Relativo máximo:

ε Máx= (∆VMáx/ Vm) x 100%= (0,724/28)x100%= ±2,586%

Faixa de tensão: Vverdadeiro entre (28-0,724) e (28+,724) [VAC] Utilizamos um amperímetro ferromóvel para medição da corrente. Então obtivemos: Valor medido: Vm=0,18A, como mostra a figura:
