______________________________________________________________________
_Aprendizagem Industrial _________________________________________________________________

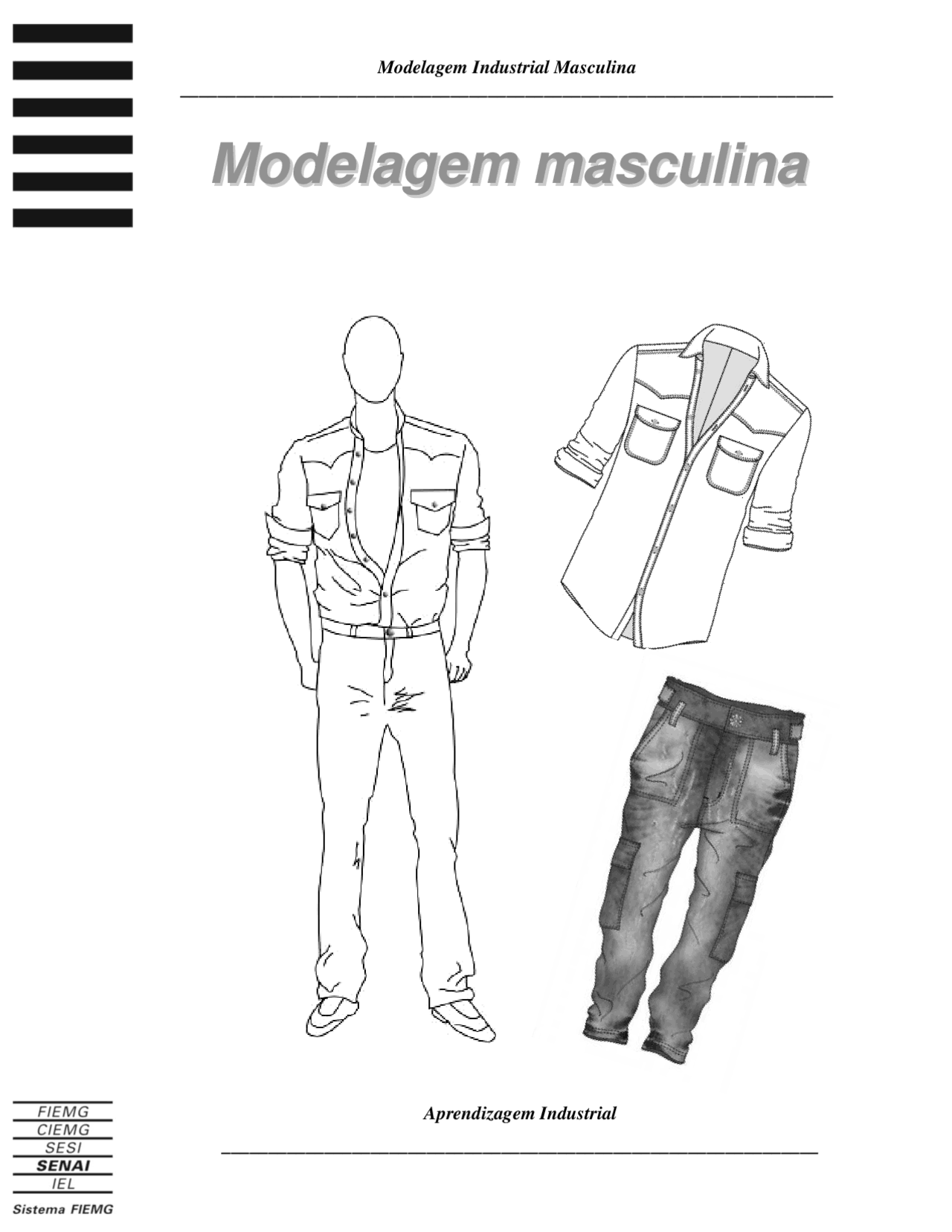

Mo Moddeellaaggeemm mmaassccuulliinnaa
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 113
Ta Tabbeellaass ddee MMeeddiiddaass MMaaccuulliinnaa
A tabela de medidas surgiu da necessidade das industrias de produzirem em serie peças para o vestuário padronizado. As tabelas foram elaboradas após rigorosas pesquisas.Foi feita uma media entre os tamanhos de uma mesma população, conforme a que se segue são as medidas pesquisadas entre a população brasileira.
As tabelas de medidas serviram de paramento à MODELAGEM MASCULINA
Me Meddiiddaass IInnddiivviidduuaaiiss
Colocar a fita métrica no local exato, sem inclinação. Deixar o corpo reto (de pé) à vontade, com o peso equilibrado. O acréscimo nas medidas é feito de acordo com o tipo de tecido, se é fino ou grosso, plano ou elástico, ou conforme o modelo, se justo, folgado ou largo. As tabelas de medidas são utilizadas na produção em serie nas industrias do vestuário. Para obtermos medidas do corpo ou conferi-las é necessário que observemos o seguinte. Dividem-se
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 115
MEDIDAS REFERENCIAIS DO CORPO HUMANO PARA VESTUÁRIO
– PADRÕES REFERENCIAIS –
NORMA NBR 13377
TABELAS DE MEDIDAS MASCULINAS
Camisas:
Tamanhos
PP P M G GG
pescoço 33 34 35 36 37 38 39 40 41 42 43 44
Ternos, blazers,paletós, pulôveres, camisas pólo, camisetas e similares: Tamanhos
PP P M G GG
Tórax 76 80 84 88 92 96 100 104 108 112
Calças, bermudas, jardineiras, cuecas, sungas e similares:
Tamanhos
PP P M G GG
CINTURA 68 72 76 80 84 88 92 96 100 104
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 116
TTaabbeellaass ddee MMeeddiiddaass MMaaccuulliinnaa
CA CAMMIISSAA
TAMANHO
TORAX 100 104 108 112 116 120
CINTURA 96 100 104 108 112 116
QUADRIL 100 104 108 112 116 120
COSTAS 42,5 44 45,5 47 48,5 50
COMP. DO CORPO 42 43 44 45 46 47
COMP.TOTAL 68 70 72 74 76 78
COMP.MANGA COMPRIDA 61 62 63 64 65 66
COMP. MANGA CURTA 22 23 24 25 26 27
PUNHO 22,5 23 23,5 24,5 25,5 26
OMBRO 15,3 15,6 15,9 16,2 16,5 16,
COLARINHO 34 36 38 40 42 44
Ca Callççaa MMaassccuulliinnaa
TAMANHOS 36 38 40 42 44 46 48 50
CINTURA 72 76 80 84 88 92 96 100
QUADRIL 92 96 100 104 108 112 116 120
ALTURA DO GANCHO 19,6 20,3 21 21,7 22,4 23,1 23,8 24,
COMP. ENTRE PERNAS 90 90 90 90 90 90 90 90
JOELHO 41 42 43 44 45 46 47 48
BOCA 37 38 39 40 41 42 43 44
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 118
FR FREENNTTEE DDAA CCAAMMIISSAA MMAASSCCUULLIINNAA
- A – H 5 cm
- A1 – H1 5cm
- H – H2 1/6 da medida do contorno do colarinho
- H – I 1/6 do contorno do colarinho mais 1 cm
- H3 – J O mesmo valor de A2 – F
- H2 – J1 Largura do ombro
- G – K Entrar 1,5 cm
BO BOLLSSOO
- C – L 5,5 cm
- L – M 2 cm
- M – N 13 cm
- N – O 13 cm 5. O – P 13 cm
- Q 1/2 DE O-P
- Q – R 2 CM
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 119
MA MANNGGAA CCOOMMPPRRIIDDAA
- A= Vértice do ângulo reto
- A – B= Comprimento da manga menos altura do punho (6 cm)
- A – C= 1/8 da medida do tórax
- A – D= Metade da medida das costas mais 1 cm
- E e F= 1/3 de A – D
- E – G= 1cm. Ligue A – G – F com curva francesa (cava dianteira)
- G – H= 1cm. Ligue A – H – F com curva francesa (cava traseira)
- B – I= Metade da medida do punho mais a largura da prega
- J = com a manga recortada e desdobrada marque a abertura da carcela na parte de trás da manga, na metade de B – I.
- J – J1= 10 cm
I
I I
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 121
Co Collaarriinnhhoo ddaa ccaammiissaa
- A Dobre o papel ao meio, esquadre um pouco abaixo da margem superior, e marque a letra A
- A - B 4,5 cm e esquadre o ponto B para a direita
- A – C e B – D medida do decote frente e costas
- E metade de A – C
- C- C1 desce 1 cm
- D – D1 sobe 1,5 cm (ligue B – D1 com curva de alfaiate, prolongando ± 1,5 )
- D – D2 sai 1cm
- E – C1 ligue com a curva de alfaiate
- C1 – C2 entrar 1 cm (ligue C2 – D2 com reta até fechar a ponta da gola)
- A – F e C1 – G 3 cm (esquadre F até a direção do E e ligue ao G com curva de alfaiate)
- G – H 1,5 cm (traspasse)
- H – H1 0,5 cm e ligue com curva de alfaiate
- C2 – H1 ligue com curva francesa.
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 122
Acrescentar abotoamento: 1,5 de traspasse + 3 cm de dobra Acrescentar 1 cm para costuras Acrescentar 3 cm para a bainha do bolso e 2 cm de folgas para dobras
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 124
Ca Cammiisseettaa ddee MMaallhhaa
A = Trace o vértice do ângulo reto. A – B = 1/4 do tórax A – C = comprimento total. C – D = 1/4 do tórax A – E = 1/6 das costas mais 0,5 cm. A – F = metade das costas e esquadre para baixo. F – G = Metade de 6- E – G = ligue com reta formando o ombro. G – H = Marque metade das costas em linha inclinada. G – I = 1/2 de G – H. Ligue I – H com curva francesa I – J = 1 cm. Ligue G – J – H com curva francesa A – K = 1,5 cm. Ligue com curva francesa K – L = mesma medida de A – E. ligue com curva francesa.
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 125
G GOLOLAA
traçar uma paralela de 2 cm no contorno do decote dianteiro e do decote traseiro
medir o contorno do decote dianteiro e traseiro pela linha das paralelas e somar.
Comprimento da ribana = 3/4 do contorno do decote Altura da ribana = 5 cm
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 127
MMAANNGGAA RRAAGGLLÃÃ
- Trace o molde das costas da camiseta
- G – G1 = comprimento da manga (± 20 cm). Esquadre G1 para baixo
- G1 – G2 = metade da largura da manga (± 20
cm)
- H – H1 = 3 cm. Ligue este ponto ao centro do
decote traseiro.
- E – E1 = 1/3 do decote traseiro. Ligue este
ponto à linha de H1 com curva de alfaiate, até fazer concordância. Termine de ligar até o ponto H com uma curva mais acentuada.
- H2 = dobre o molde pela linha reta de H1. Com
uma carretilha, transfira a curva de H para o outro lado do papel, de modo que ao desdobrar surge o ponto H.
- Sobreponha o molde da frente, para contornar o decote frente
- Separe os moldes da blusa, frente e costas e os da manga, frente e costas.
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 128
MOLDES DA BLUSA RAGLÃ, PRONTOS E DESDOBRADOS:
Os moldes da manga deverão ser unidos formando um só molde.
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 130
TR TRAASSEEIIRROO DDAA CCAALLÇÇAA
Obs.: o molde traseiro será sobreposto ao molde dianteiro.
A partir do molde do dianteiro, prolongar as linhas: a. da cintura b. do gancho e quadril c. do joelho d. da barra
Obs.: Na largura do joelho (C1 e C2) na linha da barra (D1 e D2), marcar 2,5 cm para cada lado.
- D3 – C3 e D4 – C4 = ligar com retas
- A2 – A5 = 1/24 do contorno do quadril
- A5 – A6 = 1/24 do contorno do quadril
- A6 – A7 = 1/4 da cintura mais 1 cm para pence do traseiro
- B2 – B4 = 4 cm. Ligar B4 – A7 com curva de alfaiate e ligar B4 – C4 com curva de alfaiate
- B1 – B5 = 1/10 do contorno do quadril
- B5- B6 = 1 cm
- B3 – B7 = 0,5 cm
- W= Cruzamento das linhas para fazer o gancho das costas.
- B6 – B7= ligar com reta
- B7 – W = ligar com curva francesa
- A8= Metade de A6 – A7, pence traseira. Colocar 0,5 cm para cada lado e 7 cm de comprimento
______________________________________________________________________
Centro de Formação Profissional José Alencar Gomes da Silva 131
APLICAÇÃO DO BOLSO DIANTEIRO
- Y – Z = 7 cm
- A3 – Z1 = 5 Ccm
- A3 – Z2 = 16 cm
- A3 – Z3 = 24 cm
- Ligue Z1 – Z2 com curva de alfaiate
- Ligue Z – Z3 com curva francesa, conforme o desenho.
APLICAÇÃO DO BOLSO TRASEIRO
- Trace uma paralela a 7 cm da linha da cintura
- Do centro da pence marque 7,5 cm para cada lado, marcando X e X
- Esquadre X e X1 para baixo
- X – Y e X – Y1= 15 cm
- Arredonde os cantos inferiores conforme o desenho
