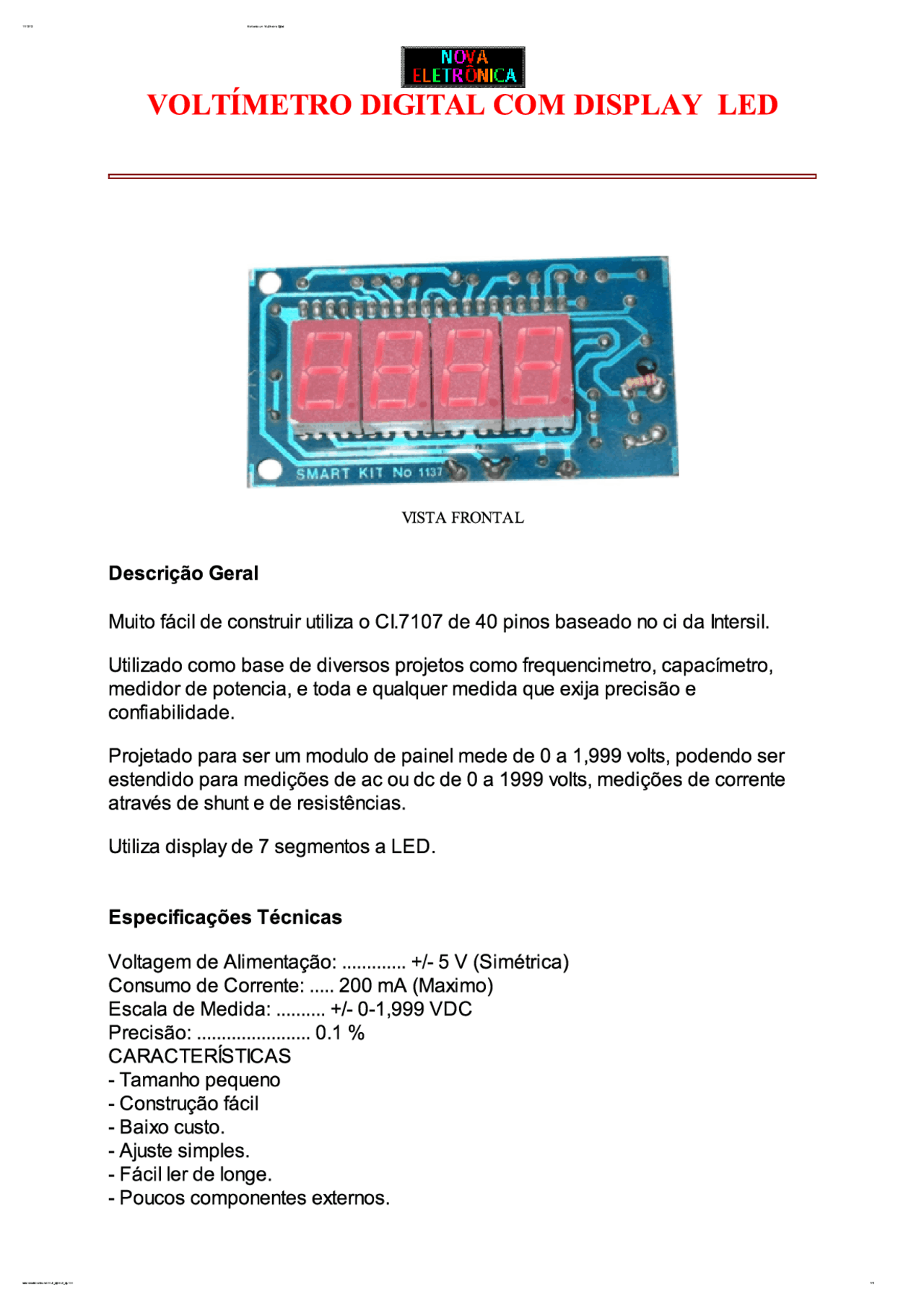

VOLTÍMETRO DIGITAL COM DISPLAY LED VISTA FRONTAL Descrição Geral Muito fácil de construir utiliza o C1.7107 de 40 pinos baseado no ci da Intersil. Utilizado como base de diversos projetos como frequencimetro, capacímetro, medidor de potencia, e toda e qualquer medida que exija precisão e confiabilidade. Projetado para ser um modulo de painel mede de O a 1,999 volts, podendo ser estendido para medições de ac ou dc de 0 a 1999 volts, medições de corrente através de shunt e de resistências. Utiliza display de 7 segmentos a LED. Especificações Técnicas Voltagem de Alimentação: ............. +/- 5 V (Simétrica) Consumo de Corrente: ..... 200 mA (Maximo) Escala de Medida: .......... +/- 0-1,999 VDC Precisão: ............. 0.1 % CARACTERÍSTICAS - Tamanho pequeno - Construção fácil - Baixo custo. - Ajuste simples. - Fácil ler de longe. - Poucos componentes externos. Como Trabalha Para entender o princípio de operação do circuito é necessário explicar como o trabalha este Cl. Este IC tem o seguinte características muito importantes: - Grande precisão. - Não é afetado através de barulho. - Tem um relógio embutido. - Não tem necessidade de componentes externos de precisão. s [sv 3 o +5u Di a DR id Di3 5 lá 3 o o o 10] 4) 8 1 ade) void”, 1 à 5 b» 20 18 22182423 251410 12 7882345 R6 1715 18 199 : a ICL7107 28 RZ “0 39 38 34 3 Z 28 29 3H Mm 32 35 38% 4 + [hd] ldfl eo E Ho En P1 R1 R5 [e H ca 4 Rd 1 hd Diagrama Esquemático componentes externos que são usados para configurar o circuito para o trabalho. Em detalhes o circuito trabalha como segue. A voltagem a ser medida está aplicada do outro lado de pontos 1 e 2 do circuito e pelo circuito R3, R4 e C4 é aplicado finalmente aos terminais 30 e 31 do IC. Esta são as entradas do IC como você pode ver no diagrama elétrico. O resistor R1 junto com C1 são usados para fixar a frequência do oscilador interno (relógio) que é fixo a aproximadamente para 48 Hz. A esta taxa de relógio há aproximadamente três leituras diferentes por segundo. O condensador C2 que está conectado entre os terminais 33 e 34 do circuito integrado foi selecionado para compensar o erro causado pela voltagem de referência interna e também mantém a exibição nos display firme. O condensador C3 e o resistor R5 formão o circuito de integração da voltagem de entrada e ao mesmo tempo previne qualquer divisão da voltagem de entrada que faz o circuito mais rápido e mais seguro como a possibilidade de erro está muito reduzido. O condensador C5 força o instrumento a exibir zero quando não houver nenhuma voltagem na sua entrada. O resistor R2 junto com P1 é utilizado para ajustar o instrumento . O resistor R6 controla a corrente que vai aos display para não danificá-los . O IC como nós já mencionamos acima é capaz de exibir em quatro display o resultado da medição utilizando para isso o processo de multiplex. O circuito inteiro opera com tensão simétrico de + ou - 5 VDC que são aplicados nos terminais 1 (+5 V), 21 (0 V) e 26 (-5 V) do circuito integrado. a le JlregImaLo ] Dimensões da Placa de Circuito Impresso: 77,6mm x 44,18mm fapgreecer e coloque o valor de R3 conforme a escala desejada 0-2V. R3= O ohm 1% 0-20V R3 = 120 Kohm 1% 0-200V............ R3= 12 Kohm 1% 0-2000V. R3 = 1.2 Kohm 1% Quando você terminar de montar a placa de circuito impresso com todos os seus componentes e estiver certo de que não existe nada errado você pode inserir o circuito integrado em seu lugar. O circuito integrado é CMOS e é muito sensível a eletricidade estática. Vem embrulhado em papel alumínio ou plástico antiestático para proteger o circuito integrado de descargas estáticas. Tente evitar tocar seus terminais com suas mãos. Conecte o circuito a uma fonte de alimentação simétrica de = ou- 5 VDC. Relação do Material RI = 180k P1 =20k trimpot multi voltas R2=22k UL=ICL 7107 LD1,2,3,4=MAN 6960 R3=12k display de led anodo comum R4=1M R5 =470k R6= 560 Ohm CL=100pF C2, C6, C7 = 100nF C3=4MmF
