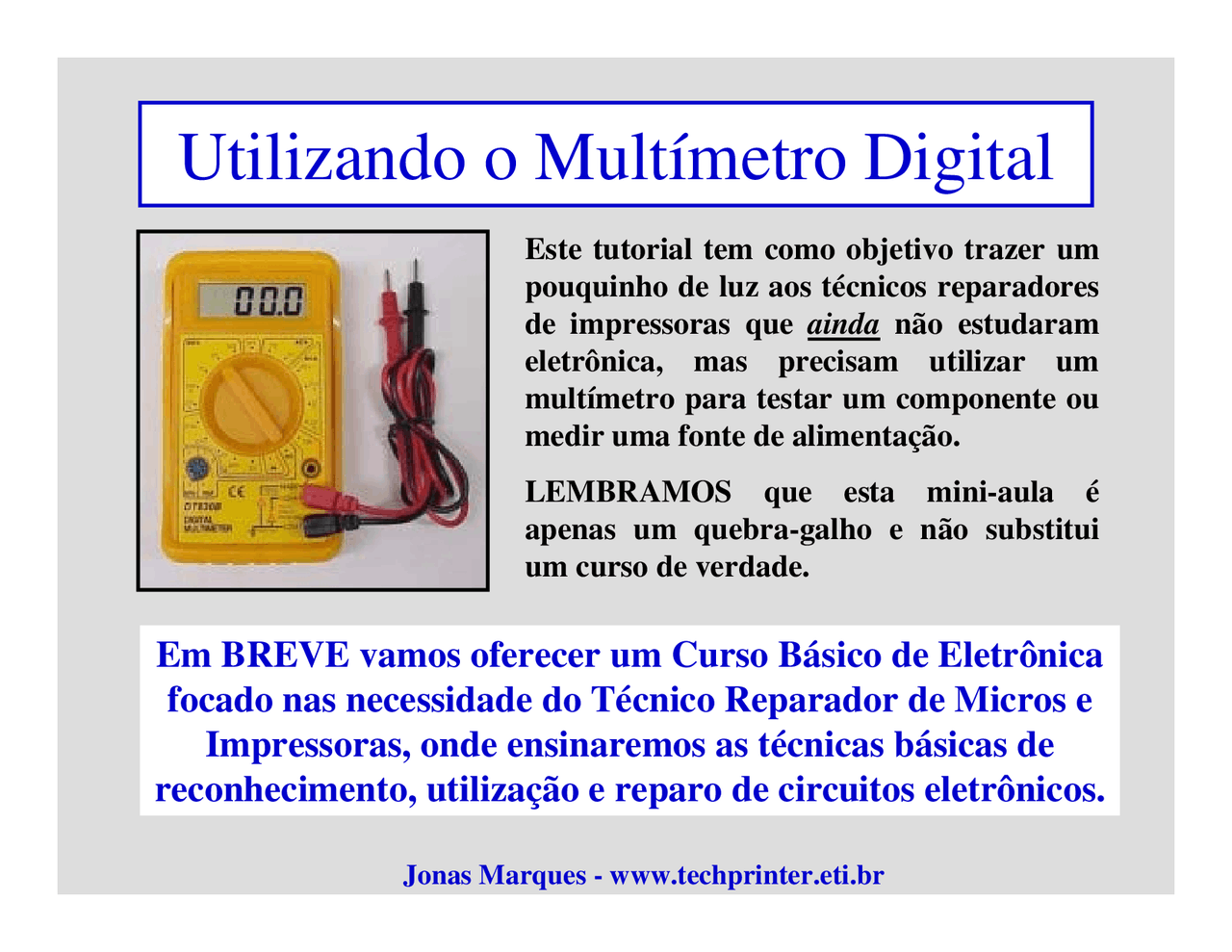

Utilizando o Multímetro Digital
Este tutorial tem como objetivo trazer umpouquinho de luz aos técnicos reparadoresde impressoras que
ainda^
não estudaram
eletrônica,
mas^
precisam
utilizar
um
multímetro para testar um componente oumedir uma fonte de alimentação. LEMBRAMOS
que^
esta^ mini-aula
é
apenas um quebra-galho e não substituium curso de verdade.
Em BREVE vamos oferecer um Curso Básico de Eletrônicafocado nas necessidade do Técnico Reparador de Micros eImpressoras, onde ensinaremos as técnicas básicas dereconhecimento, utilização e reparo de circuitos eletrônicos.
Jonas Marques - www.techprinter.eti.br
Multímetro Digital
VOLTÍMETRO AC
VOLTÍMETRO DC
MILIAMPERÍMETRO DC
Jonas Marques - www.techprinter.eti.br OHMÍMETRO TESTE DESEMICONDUTORES
Medindo com
Voltímetro
- DC
Neste caso deve-seobedecer a polaridadedas ponteiras doinstrumento – vermelha(+) e preta (-) Jonas Marques - www.techprinter.eti.br
Medindo com Voltímetro - AC
Aqui não temos polaridade nasponteiras do instrumento Jonas Marques - www.techprinter.eti.br
DEFEITOS APRESENTADOS POR UM RESISTOR * RESISTOR EM BOM ESTADO:
QUANDO O VALOR MEDIDO É PRÓXIMO DO VALOR
NOMINAL CONSIDERANDO SUA FAIXA DE TOLERÂNCIA. •^ RESISTOR ALTERADO:
NESTE CASO O VALOR MEDIDO SERÁ MUITO MAIS ALTO DO QUE O VALOR NOMINAL CONSIDERANDO-SE SUA FAIXA DE TOLERÂNCIA. ASSIM, OMATERIAL RESISTIVO QUE FORMA O RESISTOR SOFRE UM MUDANÇA FÍSICA QUEMODIFICOU O VALOR APRESENTADO PELO MESMO. •^ RESISTOR ABERTO:
NESTE CASO UMA CORRENTE INTENSA CIRCULOU PELO RESISTOR
PROVOCANDO
A^ INTERRUPÇÃO
DO^ ELEMENTO
RESISTIVO
QUE^ O
COMPÕE, OU SEJA, DO FIO OU DA PELÍCULA. NESTA SITUAÇÃO, A MEDIÇÃO DORESISTOR
APRESENTARÁ
COMO RESULTADO,
UMA^ INDICAÇÃO
DE^ INFINITO
(CIRCUITO ABERTO).
Jonas Marques - www.techprinter.eti.br
Teste de Resistores
DUAS INDICAÇÕES SÃO IMPORTANTES DE SEREM INTERPRETADAS EMQUALQUER MULTÍMETRO DIGITAL QUANDO ESTAMOS NA FUNÇÃO OHMÍMETRO:
Jonas Marques - www.techprinter.eti.br
Teste de Semicondutores u
Jonas Marques - www.techprinter.eti.br
Nesta posição podemos testarDIODOS e TRANSISTORES
Teste de Semicondutores - Diodos u Os diodos podem apresentar, basicamente, três situações
Diodo em Bom Estado
:^ Neste caso, teremos uma resistência baixa em um
sentido de polarização e uma resistência elevada (infinito) no outro sentido depolarização.^ Diodo em Curto
:^ Nesta situação, o diodo apresenta uma resistência muito baixa (zero ohms, ou próximo de zero ohms) nos dois sentidos de polarização.
O diodo
está danificado.^ Diodo Aberto
:^ Nesta situação, o diodo apresenta uma resistência infinita nos dois sentidos de polarização.
O diodo está danificado. Jonas Marques - www.techprinter.eti.br
Teste de Diodos - CURTO
DIODO em CURTO Nesta situação, o diodo apresenta uma resistência muito baixa (zero ohms, oupróximo^ de^
zero^ ohms)
nos^
dois
sentidos de polarização. O diodo está danificado. Jonas Marques - www.techprinter.eti.br
Teste de Diodos - ABERTO
DIODO ABERTO Nesta situação, o diodo apresenta umaresistência infinita nos dois sentidos depolarização. O diodo está danificado.
Jonas Marques - www.techprinter.eti.br
Teste de Transistores
Transistor emBOMESTADO
Estes valores são aproximados e vão depender do tipo de transistor e
sensibilidade do seu multímetro. Jonas Marques - www.techprinter.eti.br
Teste de Transistores - ABERTO
O MULTÍMETRO marca infinitoda base para os outros terminais. ATENÇÃO: para os transistoresPNP este teste deve ser realizadocom a ponteira preta na base (B) Jonas Marques - www.techprinter.eti.br
Ainda não acabou
Fico^
devendo
uma
melhorada
no
curso, pois foi feito na correria, e commaterial “emprestado” do meu amigo Prof. Max Durend
do seu
Curso de
Eletrônica para Instaladores.^ Em breve faremos um “up-grade”
Também aceitamos contribuições de dicas para a nossa
Aula Rápida de Multímetro Jonas Marques - www.techprinter.eti.br
