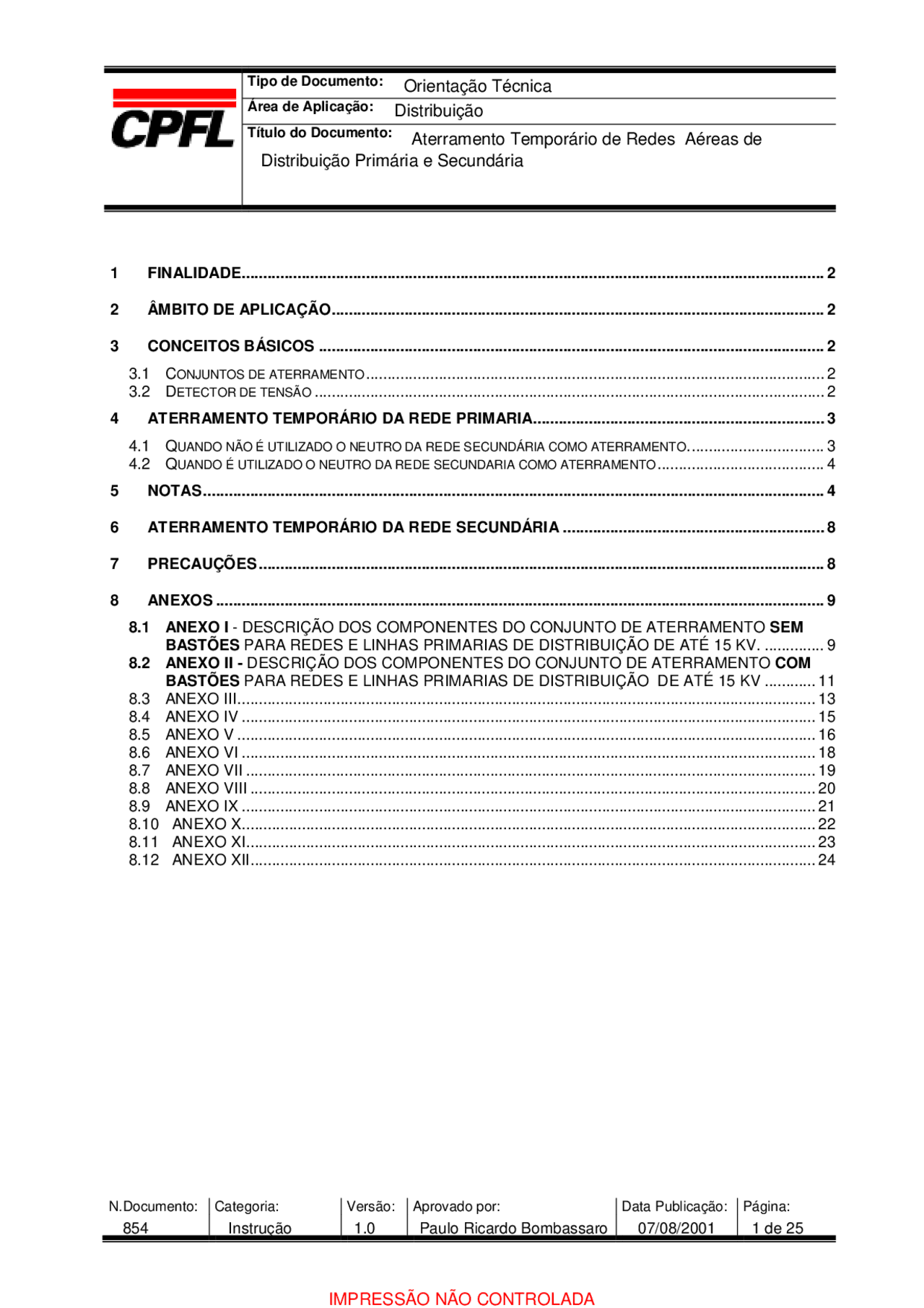

Orientação Técnica
Distribuição
Aterramento Temporário de Redes Aéreas de
Distribuição Primária e Secundária
854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 1 de 25
IMPRESSÃO NÃO CONTROLADA
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19

Pré-visualização parcial do texto

Baixe Orientação tecnica e outras Notas de estudo em PDF para Informática, somente na Docsity!

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

1 FINALIDADE........................................................................................................................................ 2

2 ÂMBITO DE APLICAÇÃO................................................................................................................... 2

3 CONCEITOS BÁSICOS ...................................................................................................................... 2 3.1 C ONJUNTOS DE ATERRAMENTO ........................................................................................................... 2 3.2 D ETECTOR DE TENSÃO ....................................................................................................................... 2 4 ATERRAMENTO TEMPORÁRIO DA REDE PRIMARIA.................................................................... 3 4.1 Q UANDO NÃO É UTILIZADO O NEUTRO DA REDE SECUNDÁRIA COMO ATERRAMENTO................................ 3 4.2 Q UANDO É UTILIZADO O NEUTRO DA REDE SECUNDARIA COMO ATERRAMENTO ....................................... 4 5 NOTAS................................................................................................................................................. 4

6 ATERRAMENTO TEMPORÁRIO DA REDE SECUNDÁRIA ............................................................. 8

7 PRECAUÇÕES .................................................................................................................................... 8

8 ANEXOS .............................................................................................................................................. 9 8.1 ANEXO I - DESCRIÇÃO DOS COMPONENTES DO CONJUNTO DE ATERRAMENTO SEM BASTÕES PARA REDES E LINHAS PRIMARIAS DE DISTRIBUIÇÃO DE ATÉ 15 KV. .............. 9 8.2 ANEXO II - DESCRIÇÃO DOS COMPONENTES DO CONJUNTO DE ATERRAMENTO COM BASTÕES PARA REDES E LINHAS PRIMARIAS DE DISTRIBUIÇÃO DE ATÉ 15 KV ............ 11 8.3 ANEXO III....................................................................................................................................... 13 8.4 ANEXO IV ...................................................................................................................................... 15 8.5 ANEXO V ....................................................................................................................................... 16 8.6 ANEXO VI ...................................................................................................................................... 18 8.7 ANEXO VII ..................................................................................................................................... 19 8.8 ANEXO VIII .................................................................................................................................... 20 8.9 ANEXO IX ...................................................................................................................................... 21 8.10 ANEXO X...................................................................................................................................... 22 8.11 ANEXO XI..................................................................................................................................... 23 8.12 ANEXO XII.................................................................................................................................... 24

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 1 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

1 FINALIDADE

Esta OTD tem por finalidade estabelecer procedimentos para utilização do aterramento provisório, na manutenção ou construção de redes e linhas aéreas urbanas e rurais de distribuição primária ou secundária, desenergizadas. Esta OTD substitui e cancela a OTD 530 (“Aterramento de Redes e Linhas Aéreas Primárias”) e a OTD 547 (“Aterramento Provisório de Redes Secundárias”).

2 ÂMBITO DE APLICAÇÃO

Distribuição

3 CONCEITOS BÁSICOS

3.1 Conjuntos de aterramento

Equipamento utilizado em redes elétricas desenergizadas com a finalidade de proteger o eletricista na sua área de trabalho, escoamento para a terra a energia o linha indevidamente energizada por um dos fatores abaixo:

  • descargas elétricas atmosféricas
  • indução eletrostática proveniente de nuvens carregadas
  • contato com outros condutores energizados
  • tensão induzida por linhas adjacentes
  • erros de manobra
  • fonte de alimentação de terceiros

3.2 Detector de tensão

Aparelho que detecta a existência de tensão em condutores, acusando-a através de sinais audíveis ou luminosos, alertando o eletricista para o perigo de aplicação do conjunto de aterramento ou da execução de serviços na rede.

Nenhum ponto, trecho ou área de trabalho na rede ou linha de distribuição poderá ser liberado para a execução do aterramento sem a previa verificação da ausência de tensão.

Para esse procedimento, deverá ser utilizado o detector de tensão, conforme instruções contidas na OTD- 529: “Aparelho Detector de Tensão “ e OTD- 576:”Aparelho Detector de Tensão ao Contato FESP FE 1200”; e na rede secundária deverá ser utilizado um voltímetro, em especial o volt-amperímetro-alicate usado pelas turmas de manutenção.

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 2 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

4.1.9 Para retirar o conjunto, basta repetir os procedimentos acima na ordem inversa.

4.2 Quando é utilizado o neutro da rede secundaria como aterramento

4.2.1 Abrir as chaves que isolam completamente o trecho de rede primária onde serão realizados os trabalhos;

4.2.2 Com o detector de tensão, verificar a ausência de tensão nas três fases;

4.2.3 Instalar o estropo e a carretilha com a corda para içar ferramentas numa posição adequada, abaixo da mão francesa;

4.2.4 Fixar o cabo de aterramento de 2,50m no neutro da rede secundária ;

4.2.5 Elevar até o alcance do eletricista o conjunto de aterramento;

4.2.6 Instalar com o bastão, o suporte de descanso no condutor do meio, aproximando –o cuidadosamente até que o mesmo toque o condutor. Se não for observada nenhuma irregularidade, instala – lo efetivamente.

CUIDADO : o eletricista não devera tocar o cabo de aterramento durante essa processo

4.2.7 Retirar um dos cabos laterais do suporte de descanso e conecta – lo a uma das fases laterais. Fazer o mesmo com o outro cabo.

4.2.8 Para retirar o conjunto, basta repetir os procedimentos acima na ordem inversa.

5 NOTAS

5.1 Verificar antes de sua utilização, as condições dos componentes do conjunto de aterramento;

5.2 Em estruturas de fim de linha, verificar se o estai está conectado ao neutro da rede;

5.3 Verificar se o neutro da rede secundaria não esta seccionado ou apresentando emendas duvidosas;

5.4 ATENÇÃO PARA POSSÍVEIS CIRCUITOS SECUNDÁRIOS ENERGIZADOS SOB A REDE PRIMÁRIA DESENERGIZADA : Se o trecho da rede secundaria embaixo da rede primária onde for instalado o conjunto de aterramento, pertencer

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 4 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

a um circuito adjacente que se mantém energizado, antes de instalar o cabo de aterramento, os condutores da rede secundária deverão ser isolados através de coberturas de borracha , para evitar o contato do grampo e/ou do eletricista com as partes energizadas desta rede;

5.5 A rede ou linha a ser aterrada, deverá ser considerada energizada até que se instale completamente todos os conjuntos de aterramento e nenhum serviço deverá ser iniciado até que todos os pontos de aterramentos tenham sido efetivados para proteger a área de serviço.

5.6 Deverão ser instalados tantos conjuntos de aterramento quantos forem necessários para que a área de serviço fique totalmente protegida, conforme o item 5.8;

5.7 Os conjuntos de aterramento deverão ser instalados o mais próximo possível do ponto onde será realizado o trabalho. As distancias máximas apresentadas em 5.9, deverão sempre que possível ser diminuídas até um limite que não interfira no bom andamento do trabalho. Por ex., se não houver nenhum inconveniente, os 12m maximos entre os conjuntos de aterramentos para uma LD a 200m de uma LT de 440 kv, poderão ser diminuídos para dar uma melhor proteção no ponto de trabalho, desde que esta distancia menor, não interfira com bom desempenho das atividades;

5.8 Todo aterramento deverá ser feito de tal modo que todo o trabalho e os eletricistas se situem dentro do trecho aterrado (mesmo com as menores distâncias do item5.9);

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 5 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

LT (Kv) Distancia da LD ao Centro da LT (m)

Dist. Max. Entre Os Conjuntos De Aterramentos em Metros (o ponto de trabalho fica entre eles) 440 25 6 50 8 100 10 200 12 230 Configuração Horizontal 25 6 50 12 100 14 230 Configuração Vertical

5.10 O eletricista não deverá tocar o trado nem o cabo de aterramento durante os procedimentos de aterramentos;

5.11 O eletricista não deverá tocar os condutores da rede até que todos os conjuntos de aterramento estejam instalados;

5.12 Se for um cruzamento com flying – tap, o eletricista não deverá tocar os condutores de nenhum dos dois seguimentos de rede até que os quatro conjuntos de aterramento estejam instalados;

5.13 Se houver um transformador ligado ao trecho da rede primaria a ser desenergizado, também deverão ser aterrados os cabos da rede secundaria junto aos bornes de saída do transformador;

5.14 Caso existam circuitos de 15 kv cruzando por cima dos condutores a serem aterrados, os condutores abaixo do ponto de cruzamento deverão ser protegidos com coberturas isolantes flexíveis ou rígidas, para garantir o isolamento em caso de queda de condutores energizados sobre eles;

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 7 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

5.15 Os bastões isolados dos conjuntos de aterramento deverão ser testados a cada 6 (seis) meses com o aparelho testador de bastões.

6 ATERRAMENTO TEMPORÁRIO DA REDE SECUNDÁRIA

Seqüência de passos para a instalação do conjunto de aterramento rápido em redes de distribuição secundarias.

6.1 Abrir as chaves fusíveis do transformador que alimenta o circuito, obedecendo as instruções da OTD- 505;

6.2 Com o voltímetro, verificar a ausência de tensão nos condutores;

6.3 Amarrar a escada no poste

6.4 Se for o conjunto de aterramento do anexo X , conectar o grampo de uma das extremidades ao neutro da rede secundaria para, em seguida, conectar os demais grampos nos outros condutores na seqüência: controle, fase A, fase B e fase C. para a retirada do conjunto, proceder na ordem inversa.

Se for o bastão de aterramento do anexo XI , instalar com firmeza segurando-o pela empunhadura de fibra de vidro. Verificar se todos os grampos se encaixaram nos seus respectivos condutores. Para retira-lo segure o bastão pela empunhadura a empurre firmemente para cima.

7 PRECAUÇÕES

7.1 Verificar o conjunto de aterramento quanto ao estado de seus componentes e conexões. Se for o bastão de aterramento, verificar se todos os engates proporcionam conexão firme;

7.2 Verificar se o neutro da rede secundaria não está seccionado ou apresentado emendas duvidosas;

7.3 A rede deverá ser considerada energizada até se completar as operações de instalação de todos os conjuntos de aterramento;

7.4 Todo aterramento deverá ser efetuado de tal modo que todos os eletricistas envolvidos no trabalho e toda a área de serviço fiquem dentro do trecho protegido;

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 8 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

Obs – A conexão do cabo de aterramento ao trado, também poderá ser feita com o grampo tipo engate rápido.

4 - Cabo extra – flexível isolado de 25mm 2 , e 2m de comprimento, tipo soldaprene, com capacidade de corrente nominal de 200 A para interligação das fases laterais ao suporte central.

Quantidade: Referência no desenho (Anexo III): item C Código: 40 000 002 797

5 - Cabo extra – flexível isolado de 25mm 2 de cobre, 12m de comprimento, tipo soldaprene, com capacidade de corrente nominal de 120 A para conectar o conjunto de aterramento ao trado.

Quantidade: 01 Referência no desenho (Anexo III- cont.): item D. Código: 40 000 002 797 FT

6 - Cabo adicional extra – flexível isolado de 25 mm 2 de cobre, 2,5 m de comprimento, tipo soldaprene, com capacidade de corrente nominal de 120 A para interligação ao neutro da rede.

Quantidade: 01 Referência no desenho (Anexo III-cont.): item H. Código: 40 000 002 797 FT 1265.

7 - Trado de aterramento com haste de copperweld, de 5/8’’ de diâmetro e rosca de bronze com 1,5 m de comprimento e punho desmontável, da RITZ ou similar.

Quantidade: Referência no desenho (Anexo III- cont.): item F e PT-010.01.04. Código: 40 000 003 273 FT 9125.

8 - Sacola de lona para acondicionamento do conjunto de aterramento sem bastão.

Quantidade: 01 Vide Anexo VI Código: 40 000 003 251 FT 8200

9 - Sacola de lona para acondicionamento do trado de aterramento.

Quantidade: 01

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 10 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

Vide Anexo VII Código: 40 000 003 252 FT8100.

8.2 ANEXO II - DESCRIÇÃO DOS COMPONENTES DO CONJUNTO DE

ATERRAMENTO COM BASTÕES PARA REDES E LINHAS PRIMARIAS DE

DISTRIBUIÇÃO DE ATÉ 15 KV.

1 - Vara de fibra de vidro telescópica, 1,80m de comprimento, com grampos de torção fixo.

Quantidade: Anexo IV – item I FG-456CPFL FT2875.

2 - Suporte central de descanso de alumínio leve para interligação das fases e descanso dos cabos laterais, com 3 terminais em liga de bronze para fixação dos cabos laterais e do cabo de aterramento, da RITZ ou similar.

Quantidade: Referência no desenho (Anexo IV): item B Código: 40 000 003 264 FT

3 - Grampo de aterramento por torção, em liga de alumínio, acionamento por parafuso de rosca trapezoidal com cabeça em olhal, capacidade mínima de conexão de 16mm 2 e max. de 400 mm 2 , terminais em bronze para cabos flexíveis de aterramento de até 70mm^2.

Quantidade- Referência no desenho – Anexo IX. Código: 40 000 003 193 FT4600.

4 - Grampo de torção para cabo jumper tipo engate rápido, capacidade de aperto para os condutores de linha 6 AWG a 477 MCM CAA, em liga de alumínio de alta resistência mecânica, com parafuso olhal de aperto e terminal em liga de bronze para cabo de até 4/0 AWG e com capacidade de corrente nominal de 400 A, da RITZ ou similar.

Quantidade – 03 Referência no desenho – Anexo III - A. Código: 40 000 004 040 FT 4625.

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 11 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

8.3 ANEXO III

ANEXO III (Cont.)

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 13 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

a – quando é utilizado o neutro da rede secundaria como aterramento

b – quando não é utilizado o neutro da rede secundaria como aterramento.

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 14 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

8.5 ANEXO V

Sacola de lona para acondicionar o conjunto de aterramento com bastões (FT 8075).

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 16 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

ANEXO V (cont.)

CARACTERÍSTICAS GERAIS DA SACOLA DE LONA PARA ATERRAMENTO COM BASTÕES

  1. Componentes:

a) cartucho de lona n° 10 impermeável para bastões (três peças); b) sacola de lona n° 10 impermeável (uma peça); c) envelope de lona (duas peças C1 e C20); d) correia de couro com duas argolas metálicas em uma das extremidades; e) tira de lona reforçada com duas argolas metálicas; f) passador externo.

NOTAS

1 – Os componentes dos itens C, E e F serão fixados através de costuras no corpo da sacola.

2 - As dimensões são em milímetros.

3 - Este desenho cancela e substituí o de n° BX – SK – 4079 – CPFL.

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 17 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

8.7 ANEXO VII

CARACTERÍSTICAS GERAIS

  1. Dimensões
  • da sacola: largura : 100 mm altura : 1600mm
  • da sacola para o trado largura : 50 mm altura : 500 mm
  1. Material copo de lona n° 10 impermeável / alça de couro

Sacola de lona para acondicionar o trado de aterramento (FT 8100).

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 19 de 25

Área de Aplicação: Título do Documento:

N.Documento: Categoria: Versão: Aprovado por: Data Publicação: Página:

8.8 ANEXO VIII

Suporte trapézio para o conjunto de aterramento primário ( FT 8500)

Orientação Técnica Distribuição Aterramento Temporário de Redes Aéreas de Distribuição Primária e Secundária

854 Instrução 1.0 Paulo Ricardo Bombassaro 07/08/2001 20 de 25
