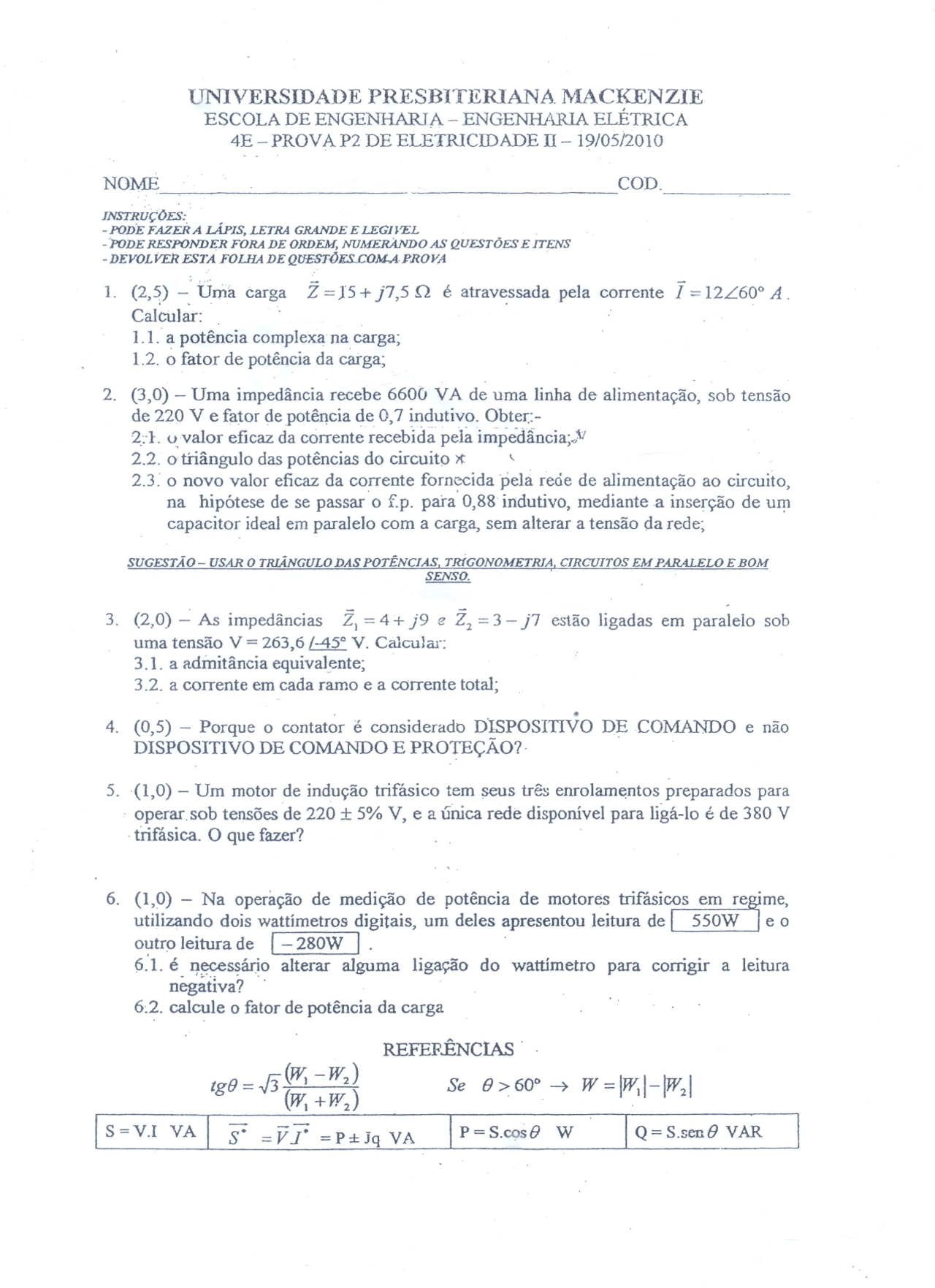

UNIVERSIDADE PRESBITERIANA MACKENZIE ESCOLA DE ENGENHARIA — ENGENHARIA ELETRICA 4E — PROVA P2 DE ELETRICIDADE II — 19/05/2010 NOME COD. INSTRUÇÕES: - PODE FAZER A LÁPIS, LETRA GRANDE E LEGIVEL - PODE RESPONDER FORA DE ORDEM, NUMERANDO AS QUESTÕES E ITENS - DEVOLVER ESTA FOLHA DE QUESTÕES.COM A PROVA + (25 — “Uma carga Z=15+J7150 é atravessada pela corrente T=12/60º A. Calcular: l 1.1. a potência complexa na carga; 1.2. o fator de potência da carga; 2. (3,0) — Uma impedância recebe 6600 VA de uma linha de alimentação, sob tensão de 220 V e fator de potência de 0,7 indutivo. Obter:- 2:41. o valor eficaz da corrente recebida pela impedância; 2.2. otriângulo das potências do circuito x « 2.3.0 novo valor eficaz da corrente fornecida pela rede de alimentação ao circuito, na hipótese de se passar o £p. para 0,88 indutivo, mediante a inserção de um capacitor ideal em paralelo com a carga, sem alterar a tensão da rede; SUGESTÃO — USAR O TRIÂNGULO DAS POTÊNCIAS, TRIGONOMETRIA, CIRCUITOS EM PARALELO E BOM SENSO. 3. (2,0) — As impedâncias Z, =4+j9e Z,=3- j7 estão ligadas em paralelo sob uma tensão V = 263,6 /-45º V. Calcular: 3.1. a admitância equivalente; 3.2. a corrente em cada ramo e a corrente total; 4. (0,5) — Porque o contator é considerado DISPOSITIVO DE COMANDO e não DISPOSITIVO DE COMANDO E PROTEÇÃO? 5. (1,0) — Um motor de indução trifásico tem seus irês enrolamentos preparados para operar sob tensões de 220 + 5% V, e a única rede disponível para ligá-lo é de 380 V -trifásica. O que fazer? 6. (1,0) — Na operação de medição de potência de motores trifásicos em regime, utilizando dois wattimetros digitais, um deles apresentou leitura de| 550W Jjeo outro leitura de | — 280W 61. é necessário alterar alguma ligação do wattimetro para cormigir a leitura negativa? 6.2. calcule o fator de potência da carga REFERÊNCIAS Mm -W, 1g0 = sei a Se 0>60º > W=|W|-|7.| S=VI VA| 3 VT =Palg va |P=Scos6 W Q=S.senQ VAR
