FORMAÇÃO DE PALAVRAS E NÚMEROS COM DISPLAYS

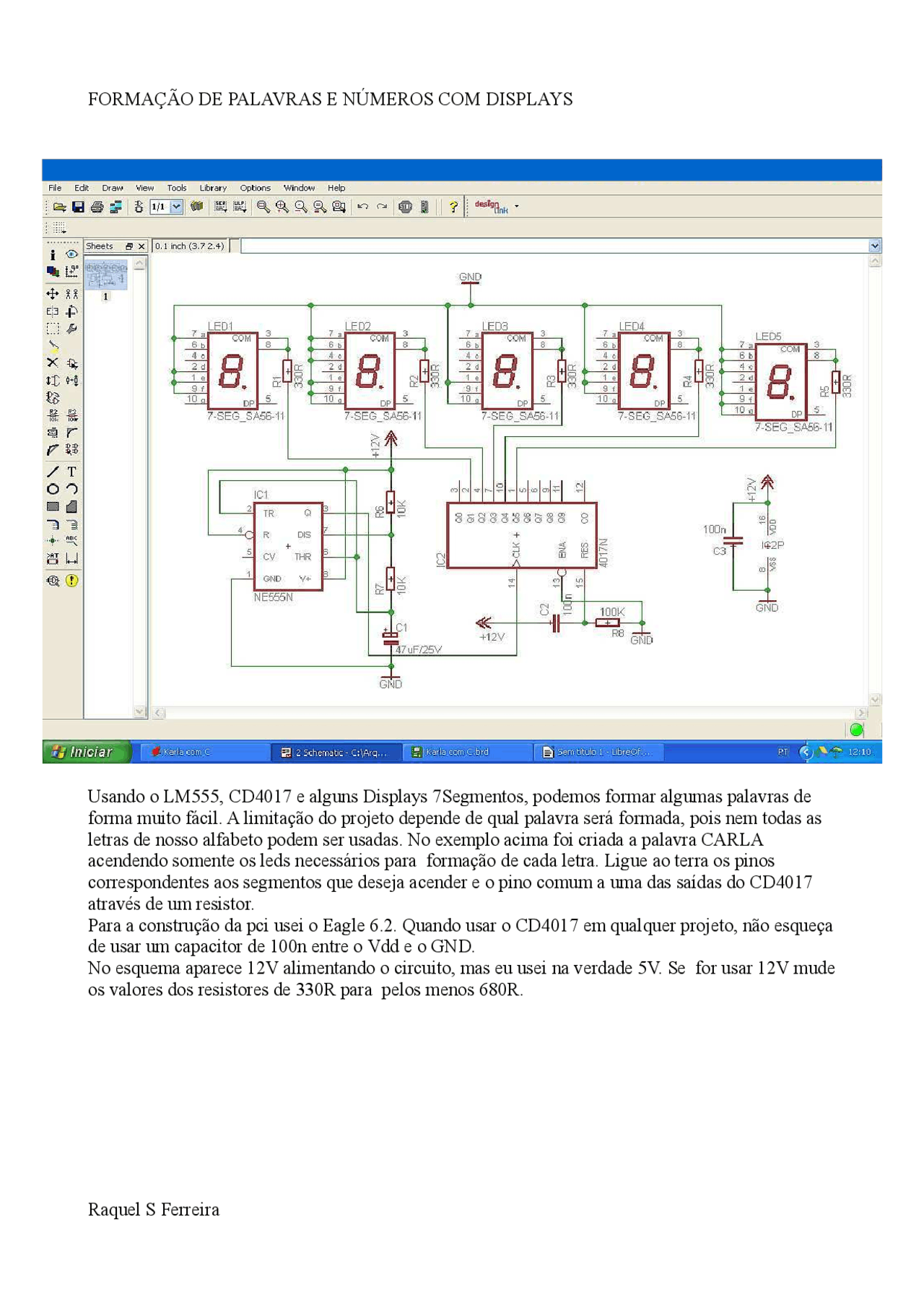

Usando o LM555, CD4017 e alguns Displays 7Segmentos, podemos formar algumas palavras de
forma muito fácil. A limitação do projeto depende de qual palavra será formada, pois nem todas as
letras de nosso alfabeto podem ser usadas. No exemplo acima foi criada a palavra CARLA
acendendo somente os leds necessários para formação de cada letra. Ligue ao terra os pinos
correspondentes aos segmentos que deseja acender e o pino comum a uma das saídas do CD4017
através de um resistor.
Para a construção da pci usei o Eagle 6.2. Quando usar o CD4017 em qualquer projeto, não esqueça
de usar um capacitor de 100n entre o Vdd e o GND.
No esquema aparece 12V alimentando o circuito, mas eu usei na verdade 5V. Se for usar 12V mude
os valores dos resistores de 330R para pelos menos 680R.
Raquel S Ferreira
