Instituto Federal de Sergipe - Campus Lagarto
Curso: Técnico em Eletromecânica (subsequente)
Simulação sobre diodos e TBJ. Disciplina: Eletrônica Industrial
Professora: Ana Cláudia de M. Oliveira.
Aluno(a) 1:EDSON DUQUE DOS SANTOS Data15/02/2021
Aluno(a) 2:GISMAGNA TEMOTEO SANTOS
SIMULAÇÃO – DIODO E TBJ.
Objetivos: Simular o princípio de funcionamento do diodo semicondutor e do transistor bipolar de junção.
1 - Procedimentos

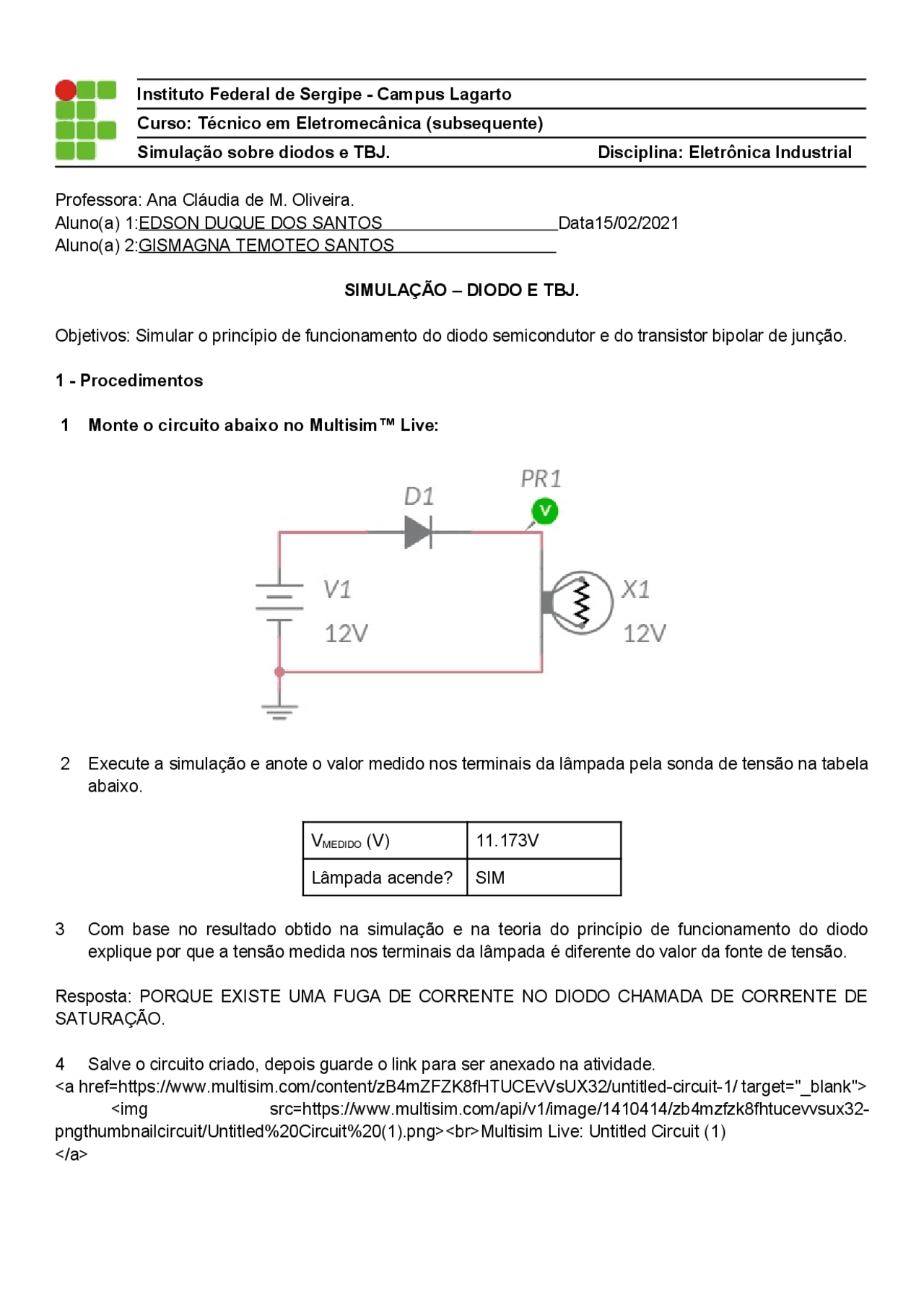

1 Monte o circuito abaixo no Multisim™ Live:
2 Execute a simulação e anote o valor medido nos terminais da lâmpada pela sonda de tensão na tabela
abaixo.
VMEDIDO (V) 11.173V
Lâmpada acende? SIM
3 Com base no resultado obtido na simulação e na teoria do princípio de funcionamento do diodo
explique por que a tensão medida nos terminais da lâmpada é diferente do valor da fonte de tensão.
Resposta: PORQUE EXISTE UMA FUGA DE CORRENTE NO DIODO CHAMADA DE CORRENTE DE
SATURAÇÃO.
4 Salve o circuito criado, depois guarde o link para ser anexado na atividade.
<a href=https://www.multisim.com/content/zB4mZFZK8fHTUCEvVsUX32/untitled-circuit-1/ target="_blank">
<img src=https://www.multisim.com/api/v1/image/1410414/zb4mzfzk8fhtucevvsux32-
pngthumbnailcircuit/Untitled%20Circuit%20(1).png><br>Multisim Live: Untitled Circuit (1)
</a>
