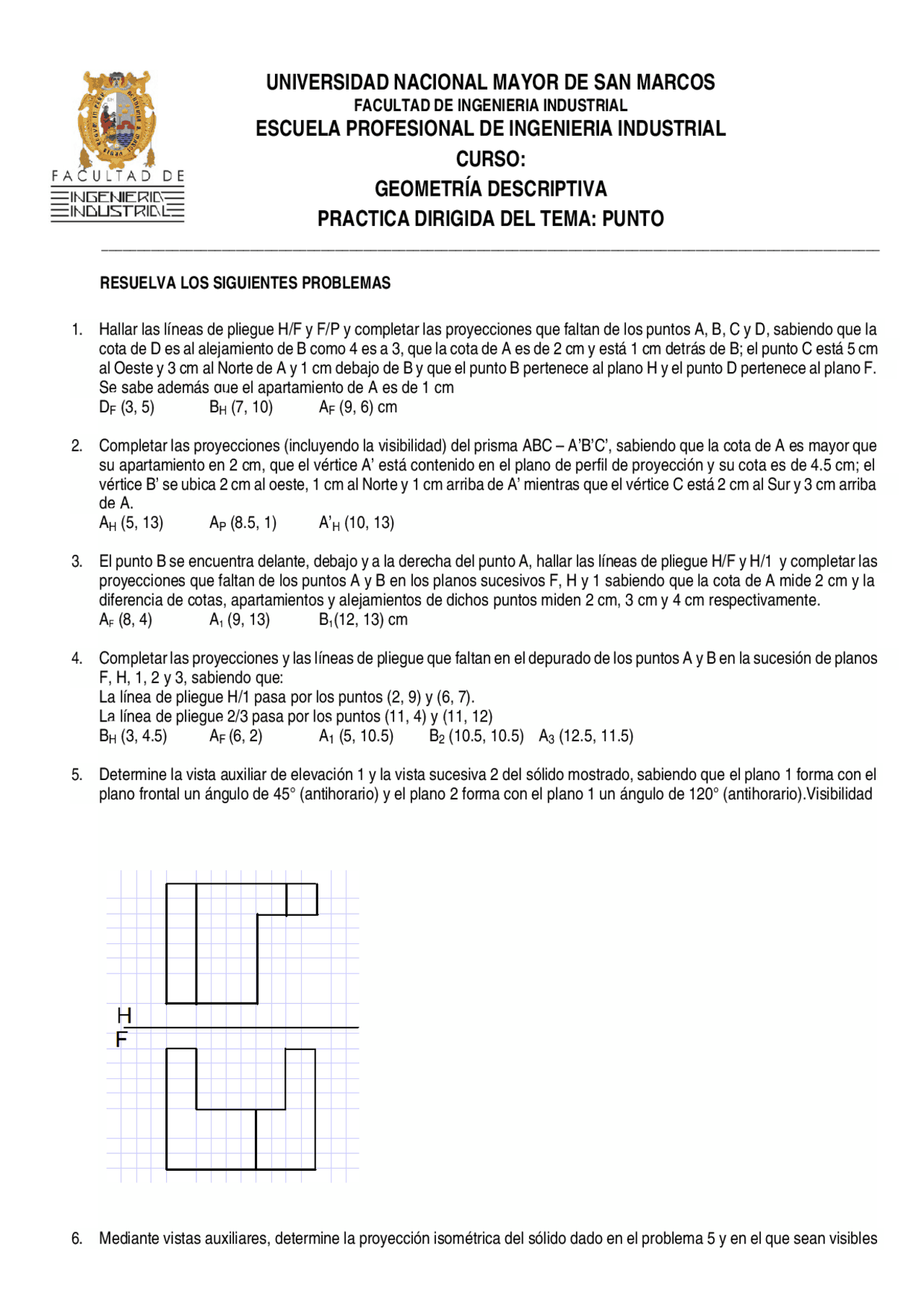

UNIVERSIDAD NACIONAL MAYOR DE SAN MARCOS
FACULTAD DE INGENIERIA INDUSTRIAL
ESCUELA PROFESIONAL DE INGENIERIA INDUSTRIAL
CURSO:
GEOMETRÍA DESCRIPTIVA
PRACTICA DIRIGIDA DEL TEMA: PUNTO
______________________________________________________________________________________________________________
RESUELVA LOS SIGUIENTES PROBLEMAS
1.
Hallar las líneas de pliegue H/F y F/P y completar las proyecciones que faltan de los puntos A, B, C y D, sabiendo que la
cota de D es al alejamiento de B como 4 es a 3, que la cota de A es de 2 cm y está 1 cm detrás de B; el punto C está 5 cm
al Oeste y 3 cm al Norte de A y 1 cm debajo de B y que el punto B pertenece al plano H y el punto D pertenece al plano F.
Se sabe además que el apartamiento de A es de 1 cm
D
F
(3, 5) B
H
(7, 10) A
F
(9, 6) cm
2.
Completar las proyecciones (incluyendo la visibilidad) del prisma ABC – A’B’C’, sabiendo que la cota de A es mayor que
su apartamiento en 2 cm, que el vértice A’ está contenido en el plano de perfil de proyección y su cota es de 4.5 cm; el
vértice B’ se ubica 2 cm al oeste, 1 cm al Norte y 1 cm arriba de A’ mientras que el vértice C está 2 cm al Sur y 3 cm arriba
de A.
A
H
(5, 13) A
P
(8.5, 1) A’
H
(10, 13)
3.
El punto B se encuentra delante, debajo y a la derecha del punto A, hallar las líneas de pliegue H/F y H/1 y completar las
proyecciones que faltan de los puntos A y B en los planos sucesivos F, H y 1 sabiendo que la cota de A mide 2 cm y la
diferencia de cotas, apartamientos y alejamientos de dichos puntos miden 2 cm, 3 cm y 4 cm respectivamente.
A
F
(8, 4) A
1
(9, 13) B
1
(12, 13) cm
4.
Completar las proyecciones y las líneas de pliegue que faltan en el depurado de los puntos A y B en la sucesión de planos
F, H, 1, 2 y 3, sabiendo que:
La línea de pliegue H/1 pasa por los puntos (2, 9) y (6, 7).
La línea de pliegue 2/3 pasa por los puntos (11, 4) y (11, 12)
B
H
(3, 4.5) A
F
(6, 2) A
1
(5, 10.5) B
2
(10.5, 10.5) A
3
(12.5, 11.5)
5.
Determine la vista auxiliar de elevación 1 y la vista sucesiva 2 del sólido mostrado, sabiendo que el plano 1 forma con el
plano frontal un ángulo de 45° (antihorario) y el plano 2 forma con el plano 1 un ángulo de 120° (antihorario).Visibilidad
6.
Mediante vistas auxiliares, determine la proyección isométrica del sólido dado en el problema 5 y en el que sean visibles
