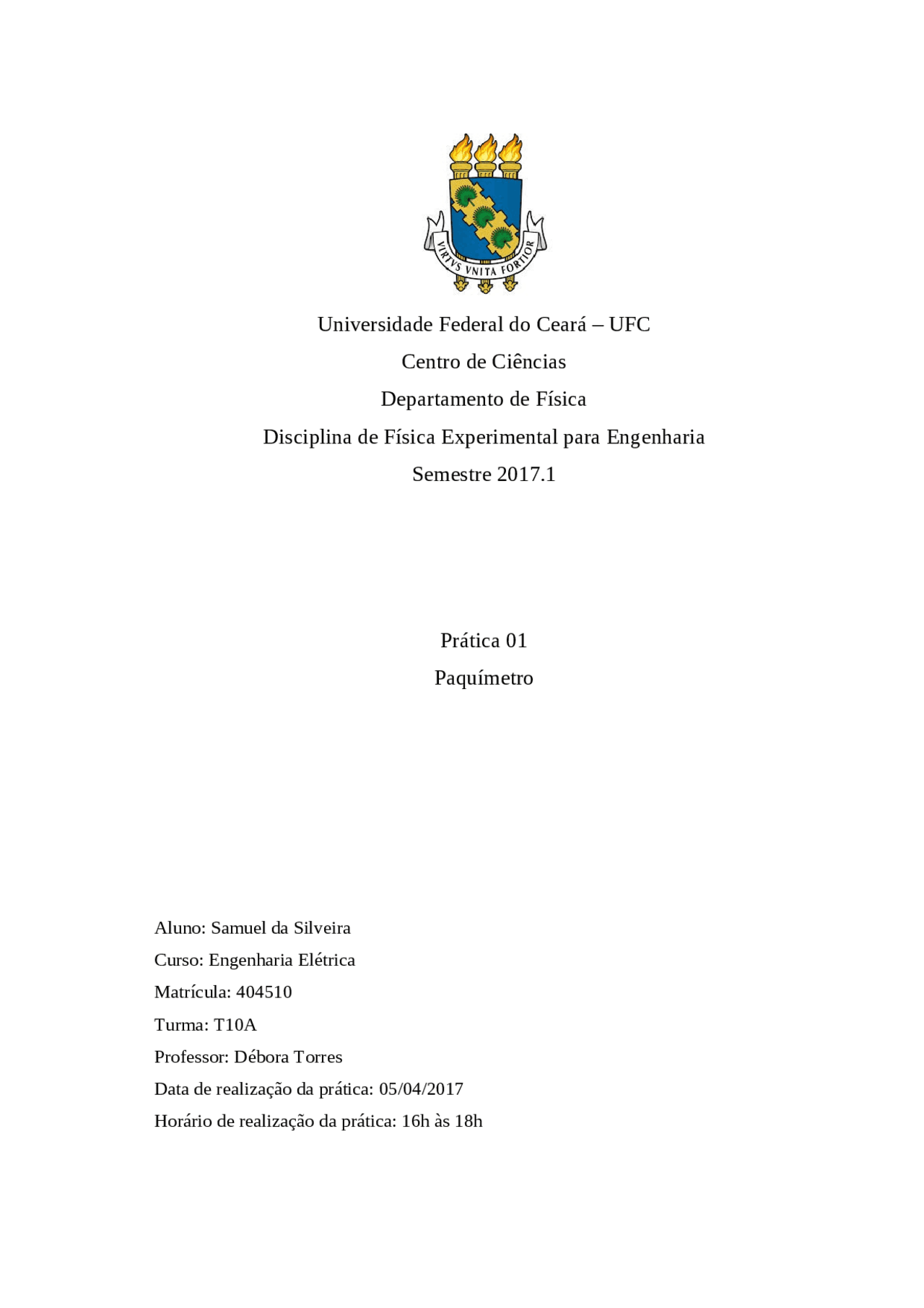

Prática 01 - Paquímetro UFC Física Experimental
Tipologia: Trabalhos
1 / 19
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Aluno: Samuel da Silveira
Curso: Engenharia Elétrica
Matrícula: 404510
Turma: T10A
Professor: Débora Torres
Data de realização da prática: 05/04/
Horário de realização da prática: 16h às 18h
O paquímetro é um instrumento de medição utilizado quando se quer realizar com
precisão a medição de pequenos objetos. Trata-se de uma régua graduada sobre a qual
desliza uma parte móvel, onde se encontra o nônio (ou vernier), que é a escala que dá
maior precisão ao instrumento. O paquímetro pode realizar medições externas, internas
e de profundidade em centímetros e polegadas através de suas diferentes partes como
pode ser visto a seguir.
Figura 1 – Paquímetro
Abaixo encontra-se com detalhes as funções das partes mais importantes do
paquímetro:
As orelhas (1 e 2) servem para realizar medições internas.
O nônio ou vernier (3), como já dito, contém a escala de precisão.
O fixador ou trava (4) serve para travar a parte móvel, ou cursor (5), afim de
poder retirar o objeto medido para verificar melhor o valor da medição sem
perdê-lo.
Os bicos (7 e 10) servem para realizar medições externas.
O impulsor (12) serve para mover o cursor.
A haste de profundidade (14) serve para realizar medições de profundidade.
Paquímetro universal
É o paquímetro mais utilizado. Serve para realizar medições internas, externas e
de profundidade.
Figura 2 – Partes do paquímetro
Paquímetro de profundidade
Serve para medir a profundidade de furos não vazados, rasgos, rebaixos, entre
outros.
Paquímetro duplo
Serve para medir dentes de engrenagens.
Paquímetro digital
Figura 6 – Paquímetro de profundidade
Figura 7 – Paquímetro duplo
Utilizado para leitura rápida, livre de erro de paralaxe e ideal para controle
estatístico.
Utilizando o paquímetro fornecido anote três medidas independentes realizadas
por diferentes componentes da equipe e determine o VALOR MÉDIO:
Para realizar a medição dos diâmetros dos fios os bicos do paquímetro foram
colocados como indicam as setas na Figura 8.
Os valores obtidos foram os seguintes:
Aluno 1
Aluno 2
Aluno 3 MÉDIA
DIÂMETRO FIO MAIS ESPESSO (mm) 1,50 1,50 1,
DIÂMETRO FIO MAIS FINO (mm) 0,50 0,50 0,
Tabela 1 – Diâmetros medidos dos fios
Figura 8 – Paquímetro digital
Figura 8 – Diâmetro dos fios
Olhando para o gráfico acima observa-se que os valores medidos são bem
próximos entre si ou até mesmo iguais, mas ainda há uma diferença bem pequena que
torna a média diferente dos 3 valores medidos, porém mais próxima ao valor exato do
diâmetro do fio.
Para realizar a medição do diâmetro externo do cilindro oco os bicos do
paquímetro foram colocados de forma semelhante à usada no tópico 4.1. , afim de medir
o tamanho D. E para medir o diâmetro interno as orelhas do paquímetro foram
colocadas no buraco do cilindro afim de medir o tamanho d como mostrado na Figura 9.
FIO FINO
Aluno 1 Aluno 2 Aluno 3 MÉDIA
(mm)
FIO ESPESSO
Aluno 1 Aluno 2 Aluno 3 MÉDIA
(mm)
Os valores obtidos foram os seguintes:
Aluno 1
Aluno 2
Aluno 3 MÉDIA
DIÂMETRO EXTERNO (mm) 12,70 12,65 12,
DIÂMETRO INTERNO (mm) 7,60 7,70 7,
Tabela 3 – Diâmetros medidos do cilindro oco
Média dos valores de diâmetro externo:
EXTERNO
3 mm
Arredonda-se o valor para o mesmo número de casa decimais do paquímetro
obtém-se:
EXTERNO
=12,68 mm
Média dos valores de diâmetro interno:
INTERNO
=7,70 mm
Adicionando os valores calculados à tabela 3:
Figura 9 – Diâmetros do cilindro oco
Para realizar a medição do diâmetro externo da peça com furo cego os bicos do
paquímetro foram colocados de forma semelhante às usadas anteriormente, afim de
medir o tamanho D. Para medir o diâmetro interno as orelhas do paquímetro foram
colocadas também de forma semelhante à utilizada no tópico 4.2. , afim de medir o
tamanho d. Para medir a altura externa também foram utilizados os bicos de forma que
fosse obtido o valor de H. E para obter o valor da altura interna, foi utilizada a haste de
profundidade, tendo em vista que esta peça tem um fundo, tendo, portanto, uma
profundidade nesse buraco representado por h, como mostrado na Figura 10.
Os valores obtidos foram os seguintes:
Aluno 1
Aluno 2
Aluno 3 MÉDIA
DIÂMETRO EXTERNO (mm) 25,20 25,20 25,
ALTURA EXTERNA (mm) 36,00 36,00 36,
DIÂMETRO INTERNO (mm) 13,90 14,00 14,
ALTURA INTERNA (mm) 21,00 21,50 21,
Tabela 5 – Diâmetros e alturas medidos da peça com furo cego
Média dos valores de diâmetro externo:
D EXTERNO
=25,20 mm
Figura 10 – Diâmetros e alturas da peça com furo cego
Média dos valores de altura externa:
H EXTERNA
6 mm
Arredonda-se o valor para o mesmo número de casa decimais do paquímetro
obtém-se:
H EXTERNA
=36,02 mm
Média dos valores de diâmetro interno:
D INTERNO
3 mm
Arredonda-se o valor para o mesmo número de casa decimais do paquímetro
obtém-se:
D INTERNO
=13,98 mm
Média dos valores de altura interna (profundidade):
A INTERNA
3 mm
Arredonda-se o valor para o mesmo número de casa decimais do paquímetro
obtém-se:
A INTERNA
=21,28 mm
Adicionando os valores calculados à tabela 5:
Aluno 1
Aluno 2
Aluno 3 MÉDIA
DIÂMETRO EXTERNO (mm) 25,20 25,20 25,20 25,
ALTURA EXTERNA (mm) 36,00 36,00 36,05 36,
No gráfico da altura externa os
valores divergiram bem pouco e por
isso a média entre eles foi algo, que
poderia ser insignificante, porém, em
grande escala de produção dessa
peça, por exemplo, seria um valor
extremamente significantivo.
Nos gráficos acima pode ver que os
valores medidos foram bem
diferentes, principalmente na altura
interna, pois é mais difícil manusear a
haste dentro no furo e deixá-la o mais perpendicular possível ao fundo da peça. Devido
a essa dificuldade os valores divergiram em até 0,5 mm.
Com uma régua meça os comprimentos indicados abaixo da peça com furo cego.
Anote somente os valores obtidos por você. Como a régua está dividida em milímetros,
estime e anote os valores em milímetros em cada medida.
Realizando a medição de D , H e d (como na Figura 10), foram obtidos os
seguintes valores:
DIÂMETRO EXTERNO (mm) 25
ALTURA EXTERNA (mm) 36
DIÂMETRO INTERNO (mm) 14
Com os resultados obtidos nesta atividade podemos observar que os valores
perderam a precisão se comparados com a medição realizada com o paquímetro,
apresentando apenas com os valores inteiros, sem as casas decimais, o que diminui a
exatidão dos valores obtidos em relação ao valor real da peça.
durante a prática. Faça as leituras correspondentes:
EXTERNA
Aluno 1 Aluno 2 Aluno 3 MÉDIA
(mm)
EXTERNO
Aluno 1 Aluno 2 Aluno 3 MÉDIA
(mm)
33,25 mm 20,00 mm
calcule o volume de metal da peça. Forneça o resultado com um número correto
de algarismos significativos. Indique os valores numéricos utilizados nos seus
cálculos.
Utilizando os valores medidos com o paquímetro:
2
× H – (d/2)
2
× h]
2
2
4
mm
3
régua (peça com furo cego), quais os de maior precisão?
Os de maior precisão são os valores medidos com o paquímetro, pois este é um
instrumento de precisão 0,05 mm enquanto a régua tem precisão de 1 mm.
utilizou?
0,05 mm, pois é a precisão do paquímetro.
exato em relação ao valor real. Foi constatado também através da atividade individual a
importância de medir os objetos com o instrumento adequado, tendo em vista o grau de
precisão desejado.
