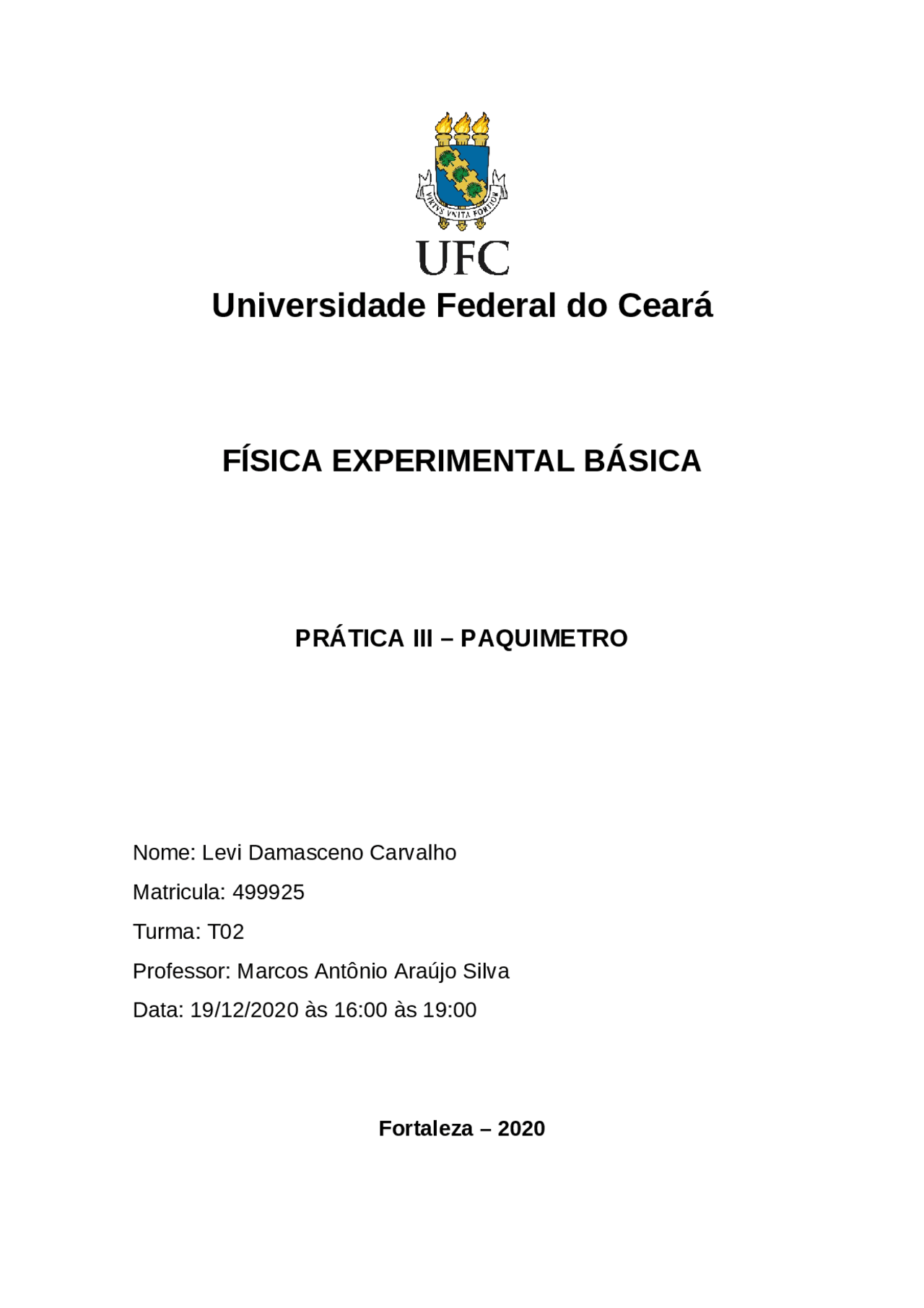

Universidade Federal do Ceará
FÍSICA EXPERIMENTAL BÁSICA
PRÁTICA III – PAQUIMETRO
Nome: Levi Damasceno Carvalho
Matricula: 499925
Turma: T02
Professor: Marcos Antônio Araújo Silva
Data: 19/12/2020 às 16:00 às 19:00
Fortaleza – 2020
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
PRÁTICA 3 - Paquímetro - UFC, Trabalhos de Física Experimental
Relatório com ênfase experimental no paquímetro.
Tipologia: Trabalhos
2021
1 / 16
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe PRÁTICA 3 - Paquímetro - UFC e outras Trabalhos em PDF para Física Experimental, somente na Docsity!
Universidade Federal do Ceará
FÍSICA EXPERIMENTAL BÁSICA
PRÁTICA III – PAQUIMETRO
Nome: Levi Damasceno Carvalho
Matricula: 499925
Turma: T
Professor: Marcos Antônio Araújo Silva
Data: 19/12/2020 às 16:00 às 19:
Fortaleza – 2020
SUMÁRIO
1 OBJETIVOS ............................................................................................. 3
2 MATERIAL ............................................................................................... 3
3 INTRODUÇÃO ......................................................................................... 4
4 PRÉ-LABORATÓRIO .............................................................................. 7
5 PROCEDIMENTOS .................................................................................. 8
6 QUESTIÓNARIO ...................................................................................... 11
7 CONCLUSÃO .......................................................................................... 14
REFERÊNCIAS ......................................................................................... 15
1 OBJETIVOS
- Conhecimento do paquímetro e familiarização com o seu uso.
Sendo o principal objetivo deste experimento o entendimento prático do Paquímetro, primeiro é importante conhecer a significação de seu nome, o “Paqui” em primeira instância vem do grego e significa, Espessura, já o “Metro”, também do grego tem como significado, Medida. Assim o paquímetro, também conhecido como “Calibre”, é um instrumento de precisão, utilizado para medir a distância entre dois pontos igualmente opostos de um determinado objeto, sua utilização se faz presente desde oficinas até laboratórios para diversos fins como medidas de comprimentos, diâmetros e profundidas de peças num todo. Figura 1. Paquímetro Fonte: Wikipedia *Os links de disponibilidade se encontram nas referências. Acima temos um dos tipos de paquímetro mais utilizados, logo abaixo a caracterização de alguma de suas partes: 1: encostos 5: escala superior (graduada em polegadas) 2: orelhas 6: nônio ou vernier inferior (mm) 3: haste de profundidade 7: nônio ou vernier superior (polegada) 4: escala inferior (graduada em mm) 8: trava. De maneira breve a partir do exposto anteriormente temos no Paquímetro os encostos (1), também chamados de mandíbulas, que se divide em uma parte fica e outra móvel. Seguidamente das Orelhas (2), também divido em parte fixa e outra móvel, é muito utilizada para medidas de caráter interno. Há também a haste de profundidade (3) que como o próprio nome diz é utilizada em situações onde a necessidade de medir a profundidade. Ligada a régua do paquímetro temos duas escalas uma superior (5) e uma inferior (4), em polegadas e milímetros respectivamente. Para fins de medição precisa e exata temos uma trava (8) para estabilizar e medida, e nônio Superior (7) e Inferior (6), em polegadas e milímetros respectivamente. O nônio é de fundamental importância para medição em um paquímetro pois a partir de sua resolução temos uma exatidão das medidas do objeto a ser
medido. Tal exatidão é dada pelas divisões presentes na régua do nônio, entre as que são fabricadas e mais comuns temos: Figura 2. Resolução do Nônio Fonte: Autoral Também é importante reconhecer a existência de vários tipos de paquímetros e funções deles entre os principais podemos elencar a baixo: Figura 3. Paquímetro Universal de Relógio Fonte: LojaDoProfissional Possui um relógio como facilitador de aferição da medida do objeto. Figura 4. Paquímetro de Profundidade
4 PRÉ-LABORATÓRIO
Faça as leituras das medidas dos Paquímetros ilustrados na Figura 7, a seguir: Figura 6. Exemplos para leitura. A seta indica o traço coincidente. LEITURA 1:______________________ LEITURA 2:_______________________ Fonte: Figuras adaptadas utilizando o simulador disponível em: http://www.stefanelli.eng.br/paquimetro virtual-simulador-milimetro-05/. Acessado em 13/01/2017. 16,75 mm 23,40 mm
5 PROCEDIMENTOS
Como etapa inicial do procedimento realizei o preenchimento da Tabela 2 com base na figura que foi apresentada antes de seguir para a Autoavaliação. Figura 7. Exemplo de leitura da autoavaliação. Fonte: Figura adaptada da página: https://www.stefanelli.eng.br/paquimetro-milimetro-05- autoavaliacao/. Acessado em 15/12/2020. Tabela 1. Características do nônio e paquímetro, relativa à Figura 8, para preencher. O comprimento do nônio (mm) (^) 39 mm O número de divisões do nônio (^20) A precisão do paquímetro (mm) 0,05 mm
. Para calcular a precisão do paquímetro utiliza-se a seguinte equação: Figura 8. Calculo da Resolução do Paquímetro Fonte: Autoral Adiante como pedido, entrei no site de Autoavaliação e realizei as aferições necessárias para preenchimento da tabela a seguir.
Figura 10. Print Final Fonte: Autoral 6 QUESTIONÁRIO 1- A Figura 11 a seguir foi feita com um paquímetro igual (precisão = 0, mm) ao utilizado durante a prática. Faça as leituras correspondentes (a seta indica os traços coincidentes): Figura 11. Exemplos para leitura de medidas. LEITURA 1:_______________ 50,00 mm
LEITURA 2:_______________
Fonte: Figuras adaptadas utilizando o simulador disponível em http://www.stefanelli.eng.br/paquimetro-virtual-simulador-milimetro-05/. Acessado em 13/01/2018. 2- Com base na Figura 12, a seguir, com o paquímetro fechado e aberto, responda (a seta indica os traços coincidentes): Figura 12. Exemplo para cálculo da precisão e leitura do paquímetro. 16,75 mm
Resolução: Analisando os dois instrumentos é possível perceber que o paquímetro apesar de ser bem preciso com 50 divisões com uma resolução de 0,02 mm, sendo da casa de centésimo de milímetro, como o próprio nome já diz o micrometro consegue medidas com uma precisão de milésimos de milímetro (0,001 mm) onde os mais populares hoje em dia no mercado já conseguem aferir em uma resolução de 0,01 mm, tal feito dificilmente o paquímetro consegue. 5- De um modo geral, ao medir com um paquímetro quais as causas mais prováveis de erro? Resolução: Entre os erros é possível citar, erros de leitura por falta de habilidade, erro de paralaxe (Erro que ocorre dependendo do ângulo de visualização) ou até mesmo pressão aplicada na hora da leitura, como também mal posicionamento do objeto a ser medido. Problemas de Conservação também são influentes para ocorrer erros, assim evitar quedas e sujeira no instrumento é crucial.
7 CONCLUSÃO
Visto o experimento analisado nessa prática, conhecemos de forma ampla apesar das circunstancias e sucinta o que é e como utilizar o Paquímetro. Visto que o paquímetro possui diversas utilizações, possui também diversos tipos que se adequam a cada situação, sendo assim para cada necessidade pode se ter uma resolução diferente, sendo ela variando de 0,1 mm até 0,02 mm de precisão. Isso nos mostra então que possui uma alta precisão para aferir. O que na prática, pode acontecer de haver variações na precisão em relação a aferição, por falta de habilidade, erro de paralaxe ou até mesmo pressão aplicada na hora da leitura, como também mal posicionamento do objeto a ser medido. Problemas de Conservação também são influentes para ocorrer erros, assim evitar quedas e sujeira no instrumento é crucial, mas com prática chegamos a uma taxa de acerto na utilização quase perfeita para aferição. É notório então que o Paquímetro é um importante instrumento de aferição para o engenheiro e suas diversas situações, e pratica-lo é muito importante para correta utilização.
devido a erros
experimentais,
como atrito do ar,
força do
eletroímã, trilho
de ar
desnivelado, erros
de cálculo da
2021.LIMA, Carlos. Prática 6. 2019. Disponível em: https://www.ufjf.br/carlos_lima/files/2019/01/pratica6.pdf. Acesso em: 26 dez. 2020. REIS, Gustavo. Micrômetro: Qual é o melhor de 2021? 2021. Montagem e Medição. Disponível em: https://www.magodecasa.com.br/micrometro/. Acesso em: 15 jan. 2021. KASCHNY, J.R.. Paquimetro e Micrometro : aspectos elementares. Aspectos Elementares. 2008. Disponível em: http://macbeth.if.usp.br/~gusev/PaquimetroMicrometro.pdf. Acesso em: 15 jan. 2021. STEFANELLI, Prof. Eduardo J.. Autoavaliação paquímetro em milímetro 0,05 mm. 2017. Disponível em: https://www.stefanelli.eng.br/paquimetro-milimetro-05- autoavaliacao/. Acesso em: 15 jan. 2021. FERRAMENTAS, Tecno. Paquímetro de Profundidade Capacidade 1000mm Digimess 100.207A. 2017. Disponível em: https://www.tecnoferramentas.com.br/paquimetro-profundidade-1000mm-digimess- 100207a/p. Acesso em: 15 jan. 2021. GASPAR, Joaquim Alves. Vernier caliper. 2006. Disponível em: https://pt.wikipedia.org/wiki/Paquímetro#/media/Ficheiro:Vernier_caliper.svg. Acesso em: 15 jan. 2021. LOJA DO PROFISSIONAL. Tipos de Paquímetros e suas funções. 2019. Disponível em: https://blog.lojadoprofissional.com.br/tipos-de-paquimetros-e-suas- funcoes/. Acesso em: 15 jan. 2021. ALBERT, Bruno Telecurso 2000 Metrologia 04 Paquimetro. 2012. Disponível em: https://www.youtube.com/watch?v=-h78uZk-1Cw. Acesso em: 15 jan. 2021. ALBERT, Bruno. Telecurso 2000 Metrologia 05 Leitura no Sistema Metrico.
- Disponível em: https://www.youtube.com/watch?v=pnEFcplHCWc. Acesso em: 15 jan. 2021. ABDALLA, Tonny. Leitura de Paquímetro em milímetros. (aula 02). 2019. Disponível em: https://www.youtube.com/watch?v=n8AvjKygTxA. Acesso em: 15 jan.
