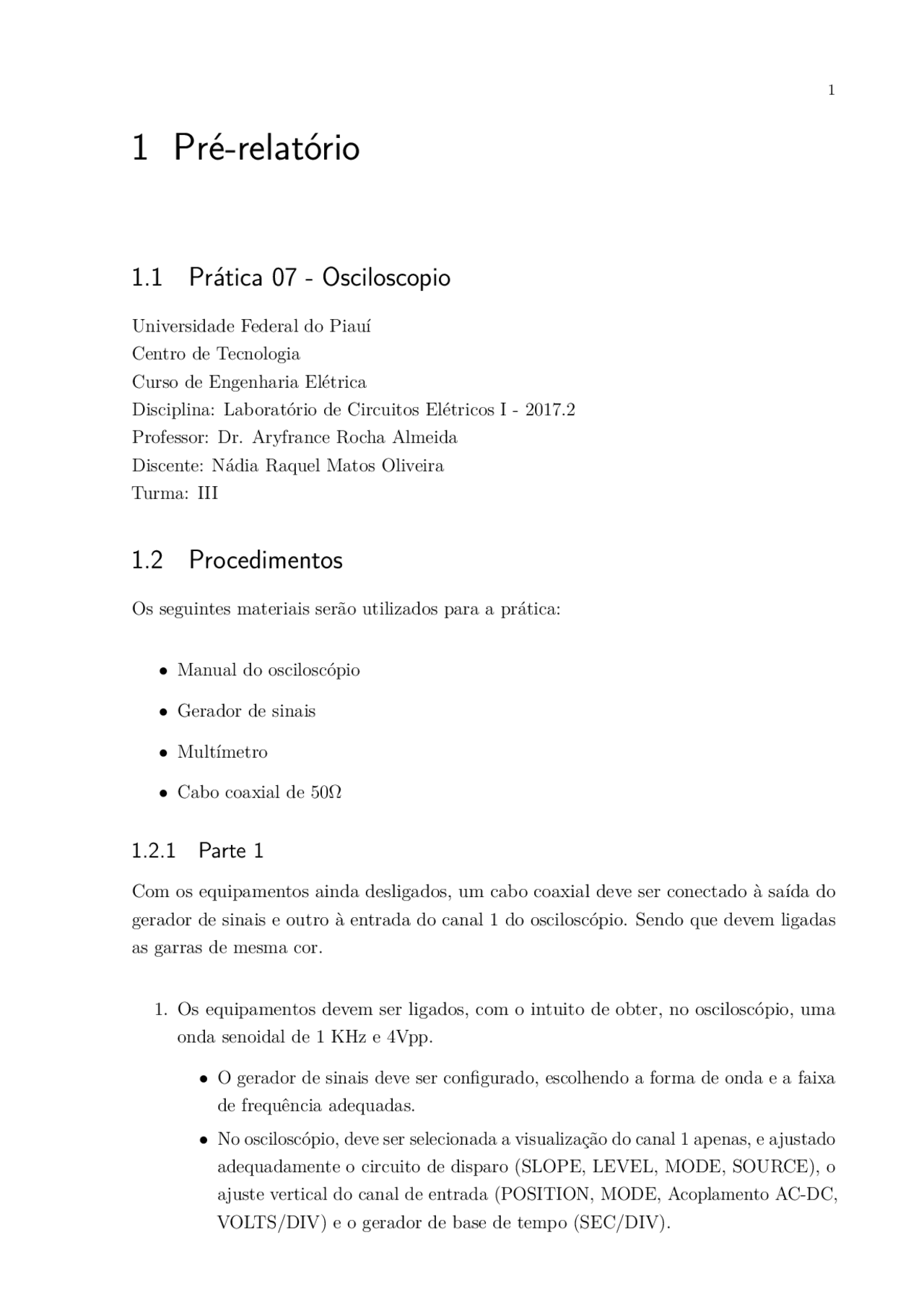

bg1
1
1 Pré-relatório
1.1 Prática 07 - Osciloscopio
Universidade Federal do Piauí
Centro de Tecnologia
Curso de Engenharia Elétrica
Disciplina: Laboratório de Circuitos Elétricos I - 2017.2
Professor: Dr. Aryfrance Rocha Almeida
Discente: Nádia Raquel Matos Oliveira
Turma: III
1.2 Procedimentos
Os seguintes materiais serão utilizados para a prática:
Manual do osciloscópio
Gerador de sinais
Multímetro
Cabo coaxial de 50Ω
1.2.1 Parte 1
Com os equipamentos ainda desligados, um cabo coaxial deve ser conectado à saída do
gerador de sinais e outro à entrada do canal 1 do osciloscópio. Sendo que devem ligadas
as garras de mesma cor.
1.
Os equipamentos devem ser ligados, com o intuito de obter, no osciloscópio, uma
onda senoidal de 1 KHz e 4Vpp.
O gerador de sinais deve ser configurado, escolhendo a forma de onda e a faixa
de frequência adequadas.
No osciloscópio, deve ser selecionada a visualização do canal 1 apenas, e ajustado
adequadamente o circuito de disparo (SLOPE, LEVEL, MODE, SOURCE), o
ajuste vertical do canal de entrada (POSITION, MODE, Acoplamento AC-DC,
VOLTS/DIV) e o gerador de base de tempo (SEC/DIV).
pf2

Pré-visualização parcial do texto

Baixe Prática 07 - Osciloscopio(Pré-relatório) e outras Provas em PDF para Engenharia Elétrica, somente na Docsity!

1

1 Pré-relatório

1.1 Prática 07 - Osciloscopio

Universidade Federal do Piauí Centro de Tecnologia Curso de Engenharia Elétrica Disciplina: Laboratório de Circuitos Elétricos I - 2017. Professor: Dr. Aryfrance Rocha Almeida Discente: Nádia Raquel Matos Oliveira Turma: III

1.2 Procedimentos

Os seguintes materiais serão utilizados para a prática:

  • Manual do osciloscópio
  • Gerador de sinais
  • Multímetro
  • Cabo coaxial de 50Ω

1.2.1 Parte 1

Com os equipamentos ainda desligados, um cabo coaxial deve ser conectado à saída do gerador de sinais e outro à entrada do canal 1 do osciloscópio. Sendo que devem ligadas as garras de mesma cor.

  1. Os equipamentos devem ser ligados, com o intuito de obter, no osciloscópio, uma onda senoidal de 1 KHz e 4Vpp. - O gerador de sinais deve ser configurado, escolhendo a forma de onda e a faixa de frequência adequadas. - No osciloscópio, deve ser selecionada a visualização do canal 1 apenas, e ajustado adequadamente o circuito de disparo (SLOPE, LEVEL, MODE, SOURCE), o ajuste vertical do canal de entrada (POSITION, MODE, Acoplamento AC-DC, VOLTS/DIV) e o gerador de base de tempo (SEC/DIV).

2 Capítulo 1. Pré-relatório

  • O osciloscópio deve ser ajustado até ser obtido dois períodos completos da senóide, posteriormente, deve ser desenhado o esboço desta onda no relatório.
  1. O passo 1 deve ser repetido para uma onda quadrada de período igual a 15 ms.
  2. O passo 1 deve ser repetido para uma onda triangular de frequência 500 Hz, amplitude de 4Vpp e uma componente de tensão contínua de 1V.
  3. O passo 3 deve ser repetido, mudando o acoplamento do canal 1 para AC.

1.2.2 Parte 2

Nesta parte do experimento, o multímetro deverá ser ligado em paralelo com o osciloscópio.

  1. O passo 3 deve ser repetido observando-se os valores medidos no osciloscópio e no multímetro. O multímetro deve ser utilizado para medição de tensão AC e DC. Posteriormente, deve ser alterado o ajuste do gerador de sinais para forma de onda quadrada e senoidal sem variar a amplitude ou a frequência do sinal gerado. Os valores medidos no osciloscópio e no multímetro devem ser anotados para as três formas de onda.
  2. Substitua o gerador de sinais por uma fonte de tensão contínua de 5V e anote os valores medidos.
