bg1
1

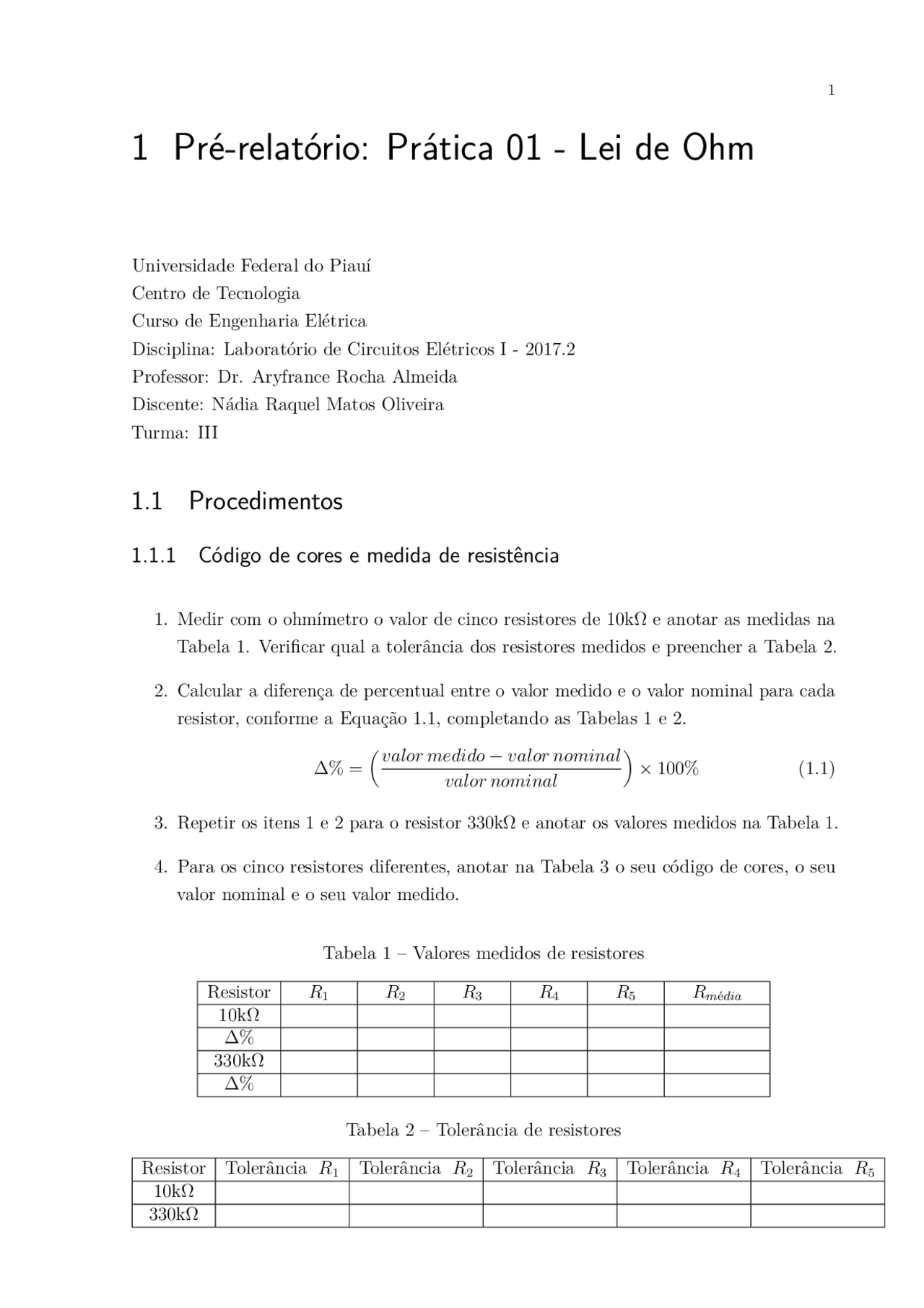

1 Pré-relatório: Prática 01 - Lei de Ohm
Universidade Federal do Piauí
Centro de Tecnologia
Curso de Engenharia Elétrica
Disciplina: Laboratório de Circuitos Elétricos I - 2017.2
Professor: Dr. Aryfrance Rocha Almeida
Discente: Nádia Raquel Matos Oliveira
Turma: III
1.1 Procedimentos
1.1.1 Código de cores e medida de resistência
1.
Medir com o ohmímetro o valor de cinco resistores de 10ke anotar as medidas na
Tabela 1. Verificar qual a tolerância dos resistores medidos e preencher a Tabela 2.
2.
Calcular a diferença de percentual entre o valor medido e o valor nominal para cada
resistor, conforme a Equação 1.1, completando as Tabelas 1 e 2.
∆% = valor medido valor nominal
valor nominal ×100% (1.1)
3.
Repetir os itens 1 e 2 para o resistor 330ke anotar os valores medidos na Tabela 1.
4.
Para os cinco resistores diferentes, anotar na Tabela 3 o seu código de cores, o seu
valor nominal e o seu valor medido.
Tabela 1 Valores medidos de resistores
Resistor R1R2R3R4R5Rmédia
10k
∆%
330k
∆%
Tabela 2 Tolerância de resistores
Resistor Tolerância R1Tolerância R2Tolerância R3Tolerância R4Tolerância R5
10k
330k
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Pratica 01 - Lei de Ohm (Relatório) e outras Provas em PDF para Engenharia Elétrica, somente na Docsity!

1

1 Pré-relatório: Prática 01 - Lei de Ohm

Universidade Federal do Piauí Centro de Tecnologia Curso de Engenharia Elétrica Disciplina: Laboratório de Circuitos Elétricos I - 2017. Professor: Dr. Aryfrance Rocha Almeida Discente: Nádia Raquel Matos Oliveira Turma: III

1.1 Procedimentos

1.1.1 Código de cores e medida de resistência

  1. Medir com o ohmímetro o valor de cinco resistores de 10kΩ e anotar as medidas na Tabela 1. Verificar qual a tolerância dos resistores medidos e preencher a Tabela 2.
  2. Calcular a diferença de percentual entre o valor medido e o valor nominal para cada resistor, conforme a Equação 1.1, completando as Tabelas 1 e 2.

∆% =

( (^) valor medidovalor nominal valor nominal

) × 100% (1.1)

  1. Repetir os itens 1 e 2 para o resistor 330kΩ e anotar os valores medidos na Tabela 1.
  2. Para os cinco resistores diferentes, anotar na Tabela 3 o seu código de cores, o seu valor nominal e o seu valor medido.

Tabela 1 – Valores medidos de resistores Resistor R 1 R 2 R 3 R 4 R 5 Rm é dia 10kΩ ∆% 330kΩ ∆%

Tabela 2 – Tolerância de resistores Resistor Tolerância R 1 Tolerância R 2 Tolerância R 3 Tolerância R 4 Tolerância R 5 10kΩ 330kΩ

2 Capítulo 1. Pré-relatório: Prática 01 - Lei de Ohm

Tabela 3 – Código de cores Resistor 1 a^ Faixa 2 a^ Faixa 3 a^ Faixa 4 a^ Faixa Valor nominal Valor medido 1 2 3 4 5

1.1.2 Comprovação da Lei de Ohm

  • Montar o circuito da Figura 1.

Figura 1 – Circuito proposto

  • Para R = 470Ω, variar a tensão na fonte em: 3.0V, 4.5V, 6.0V e 12.0V, respecti- vamente. Medir a corrente correspondente (em mA). Posteriormente, completar a primeira linha da Tabela 3.
  • Repetir o item anterior para resistores de 1.5kΩ, 4.7kΩ e 10kΩ. Preenchendo da mesma forma a Tabela 3.

Tabela 4 – Corrente em mA Tensão ( V ) 3_._ 0 4_._ 5 6_._ 0 12_._ 0 470Ω 1 k 5 4 k 7 10 k

Em relação à Tabela 4, pode-se calcular, pela Lei de Ohm ( V = R · I ), onde V é tensão (Volts), R resistência (Ω) e I corrente (A):

I =

470 = 6 ,^^40 mA^ (1.2)

I = 1500 3 = 2 , 00 mA (1.3)

I = 4700 3 = 0 , 64 mA (1.4)

4 Capítulo 1. Pré-relatório: Prática 01 - Lei de Ohm

(a) R = 470R (b) R = 1K

(c) R = 4K7 (d) R = 10K Figura 3 – Simulação do circuito proposto para uma fonte de 3V

(a) R = 470R (b) R = 1K

(c) R = 4K7 (d) R = 10K Figura 4 – Simulação do circuito proposto para uma fonte de 4.5V

(a) R = 470R (b) R = 1K

(c) R = 4K7 (d) R = 10K Figura 5 – Simulação do circuito proposto para uma fonte de 6V

1.2. Questãos para prática 5

(a) R = 470R (b) R = 1K

(c) R = 4K7 (d) R = 10K Figura 6 – Simulação do circuito proposto para uma fonte de 12V

1.2 Questãos para prática

  1. Acerca das características quantitativas e qualitativas da primeira Lei de Ohm, comente sua conclusão com relação a simulação computacional realizada e a parte prática de ensaios no laboratório.





  1. Relate possíveis ocorrências relevantes na execução da prática.
