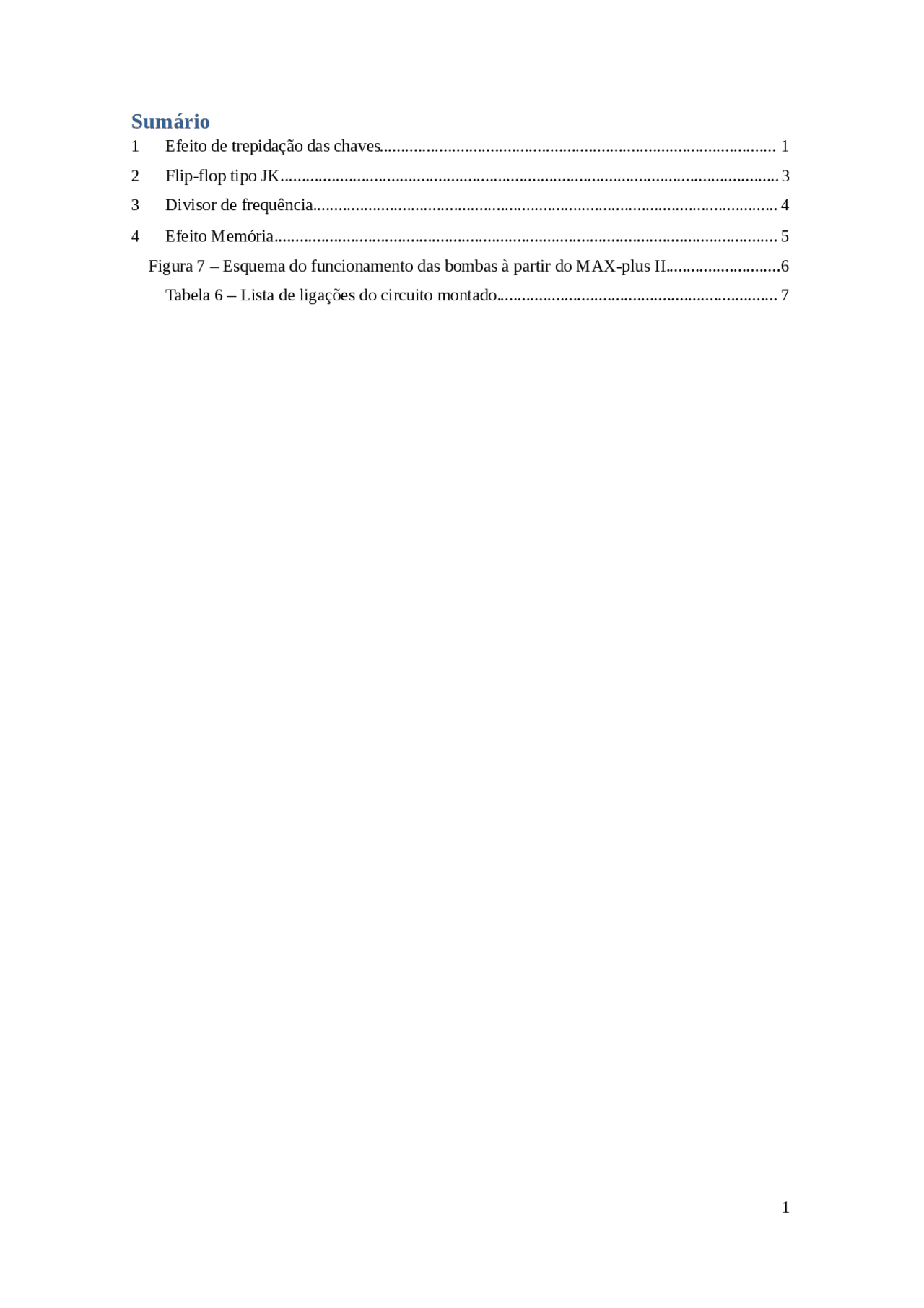

Sumário
1. Efeito de trepidação das chaves
a. Descreva o funcionamento das chaves das figuras 1, explicando o problema da trepidação e como o flip-flop poderia eliminá-lo.
Figura 1a - Esquema de ligações
Figura 1b - Esquema de ligações
Figura 2 - Diagrama de ligação Tabela SEQ Tabela * ARABIC 2 - lista de ligações
Ligantes Ligados Chave1 CI 7400 Terminal 1 Chave2 CI 7400 terminal 4 CI 7400 Terminal 3 CI 7400 Terminal 5 CI 7400 Terminal 6 CI 7400 Terminal 2 Vcc (5V) CI 7400 Terminal 14 GND CI 7400 Terminal 7 CI 7400 Terminal 3 LED 1 (Q) CI 7400 Terminal 6 LED 2 (Q’)
2. Flip-flop tipo JK
a. Estude o manual e descreva o funcionamento de um flip-flop do tipo JK síncrono (7476) e sua tabela verdade.
▲ (^) No flip-flop JK síncrono, ocorre a presença de clock que permite haver mudanças apenas na borda do clock, neste caso de decida. Também há um preset e um clear que ajudam na inicialização do flip-flop.
Tabela SEQ Tabela * ARABIC 3 - Lista de ligações
Set Clear Clock J K Q 0 1 X X X 1 0 1 0 X X X 0 1 0 0 X X X Invalido Invalido 1 1 0 0 1 1 1 0 1 0 1 1 0 1 0 1 1 1 1 1 Toggle Toggle
b. Elabore um procedimento de teste para verificação da sua tabela-verdade, usando as chaves e LEDs do módulo, fornecendo também um diagrama de ligações.
Tabela SEQ Tabela * ARABIC 4 - Lista de ligações
Ligantes Ligados Clock (1khz) CI 7476 Terminal 1 Chave1 CI 7476 Terminal 4 Chave 2 CI 7476 Terminal 16 Chave 3 CI 7476 Terminal 2 Chave 4 CI 7476 Terminal 3 Vcc (5V) CI 7476 Terminal 5 GND CI 7476 Terminal 13 CI 7476 Terminal 15 LED 1 CI 7476 Terminal 16 LED 2
Figura 4 - Esquema de ligações b. Verifique através das formas de onda que, tomando os sinais de relógios e as saídas Q dos flip-flops tem-se um contador de 2 bits. Faça uma simulação no Max+plusII.
Figura 5 - Formas de ondas
4. Efeito Memória
Tem-se disponíveis duas bombas para manter um determinado
reservatório com água ente os níveis A e B, como ilustrado na Fig. 6.
Figura 6 – Reservatório com 3 níveis
O circuito abaixo representa o funcionamento das Bombas 1 e 2, onde aparecem flip-flops JK (5476 e 7476, respectivamente) e portas lógicas NOR, NAND e NOT.
Figura 7 – Esquema do funcionamento das bombas à partir do MAX-plus II.
À seguir, as formas de onda completadas das bombas 1 e 2 para o circuito da Figura 7.
CI 7476 terminal 9 CI 7476 terminal 12 CI 7476 terminal 5 Vcc CI 7476 terminal 13 Gnd CI 7476 terminal 15 LED 1 CI 7476 terminal 11 LED 2
Como foi visto, as formas de onda não se assemelharam muito às fornecidas pelo conteúdo de aula, além de aparecerem vários estados de “don´t care” nos complementos das formas de onda das Bombas 1 e 2, devido ao funcionamento do sensor de água, onde alguns casos não seriam impossíveis de acontecer (ex: A=1 e B=0).
