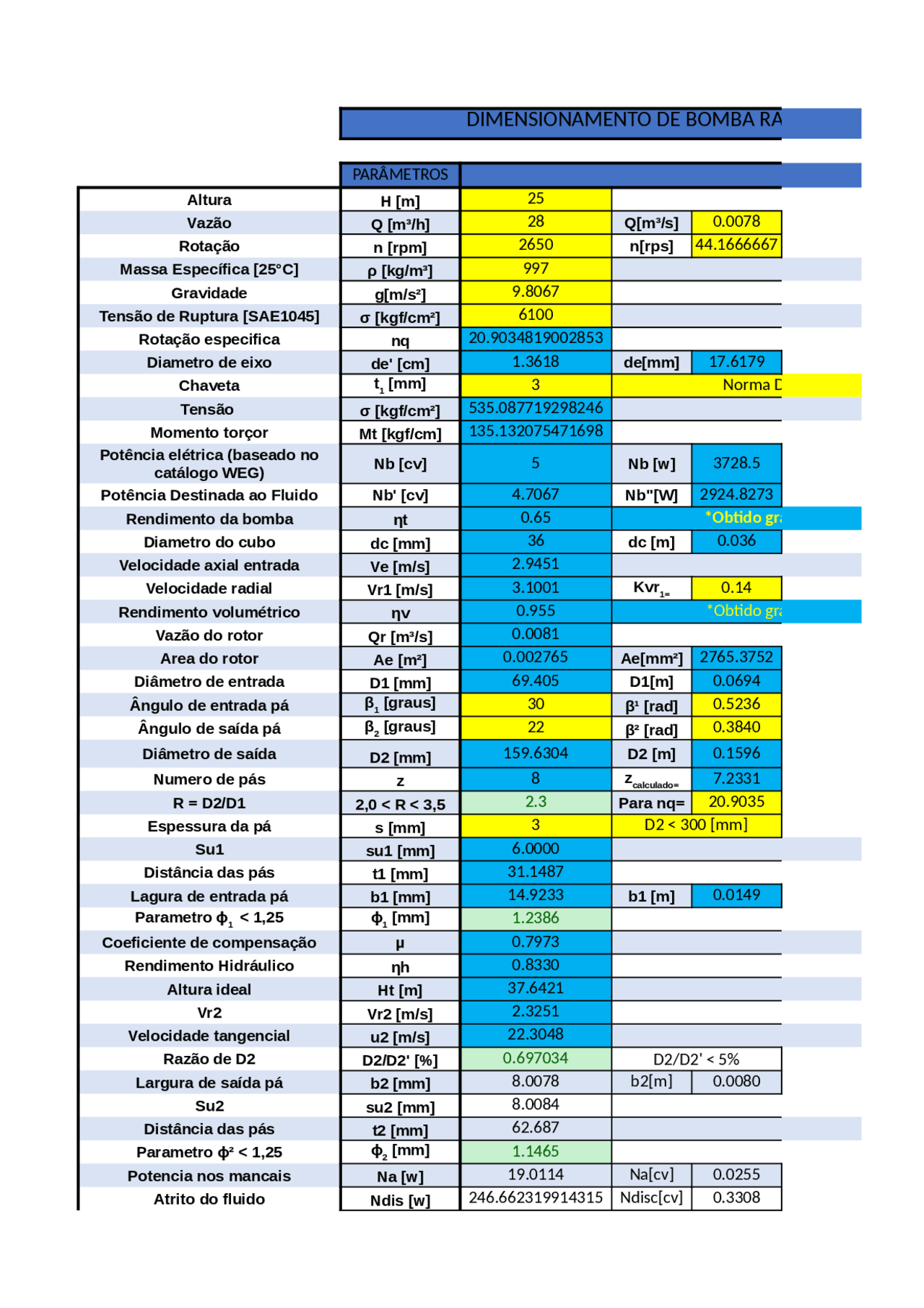

DIMENSIONAMENTO DE BOMBA RADIAL
PARÂMETROS
Altura H [m] 25
Vazão Q [m³/h] 28 Q[m³/s] 0.0078
Rotação n [rpm] 2650 n[rps] 44.1666667
Massa Específica [25°C] ρ [kg/m³] 997
Gravidade g[m/s²] 9.8067
Tensão de Ruptura [SAE1045] σ [kgf/cm²] 6100
Rotação especifica nq 20.9034819002853
Diametro de eixo de' [cm] 1.3618 de[mm] 17.6179
Chaveta 3
Norma DIN 6885
Tensão σ [kgf/cm²] 535.087719298246
Momento torçor Mt [kgf/cm] 135.132075471698
Nb [cv] 5Nb [w] 3728.5
Potência Destinada ao Fluido Nb' [cv] 4.7067 Nb"[W] 2924.8273
Rendimento da bomba ηtt 0.65
*Obtido graficamente
Diametro do cubo dc [mm] 36 dc [m] 0.036
Velocidade axial entrada Ve [m/s] 2.9451
Velocidade radial Vr1 [m/s] 3.1001 0.14
Rendimento volumétrico ηtv 0.955
*Obtido graficamente
Vazão do rotor Qr [m³/s] 0.0081
Area do rotor Ae [m²] 0.002765 Ae[mm²] 2765.3752
Diâmetro de entrada D1 [mm] 69.405 D1[m] 0.0694
Ângulo de entrada pá 30 β¹ [rad] 0.5236
Ângulo de saída pá 22 β² [rad] 0.3840
Diâmetro de saída D2 [mm] 159.6304 D2 [m] 0.1596
Numero de pás z8 7.2331
R = D2/D1 2,0 < R < 3,5 2.3 Para nq= 20.9035
Espessura da pá s [mm] 3 D2 < 300 [mm]
Su1 su1 [mm] 6.0000
Distância das pás t1 [mm] 31.1487
Lagura de entrada pá b1 [mm] 14.9233 b1 [m] 0.0149
1.2386
Coeficiente de compensação µ 0.7973
Rendimento Hidráulico ηth 0.8330
Altura ideal Ht [m] 37.6421
Vr2 Vr2 [m/s] 2.3251
Velocidade tangencial u2 [m/s] 22.3048
Razão de D2 D2/D2' [%] 0.697034 D2/D2' < 5%
Largura de saída pá b2 [mm] 8.0078 b2[m] 0.0080
Su2 su2 [mm] 8.0084
Distância das pás t2 [mm] 62.687
Parametro ϕ² < 1,25 1.1465
Potencia nos mancais Na [w] 19.0114 Na[cv] 0.0255
Atrito do fluido Ndis [w] 246.662319914315 Ndisc[cv] 0.3308
t1 [mm]
Potência elétrica (baseado no
catálogo WEG)
Kvr1=
β1 [graus]
β2 [graus]
zcalculado=
Parametro ϕ1 < 1,25 ϕ1 [mm]
ϕ2 [mm]
