Prova Eletricidade CA av2, Provas de Circuitos Elétricos

Centro Universitário Internacional (UNINTER)Circuitos Elétricos

Prova aplicada na disciplina de eletricidade ca

Tipologia: Provas

2021

Compartilhado em 05/03/2021

franklin-de-paula-1
franklin-de-paula-1 🇧🇷

5

(2)

18 documentos

1 / 10

Toggle sidebar

Esta página não é visível na pré-visualização

Não perca as partes importantes!

bg1

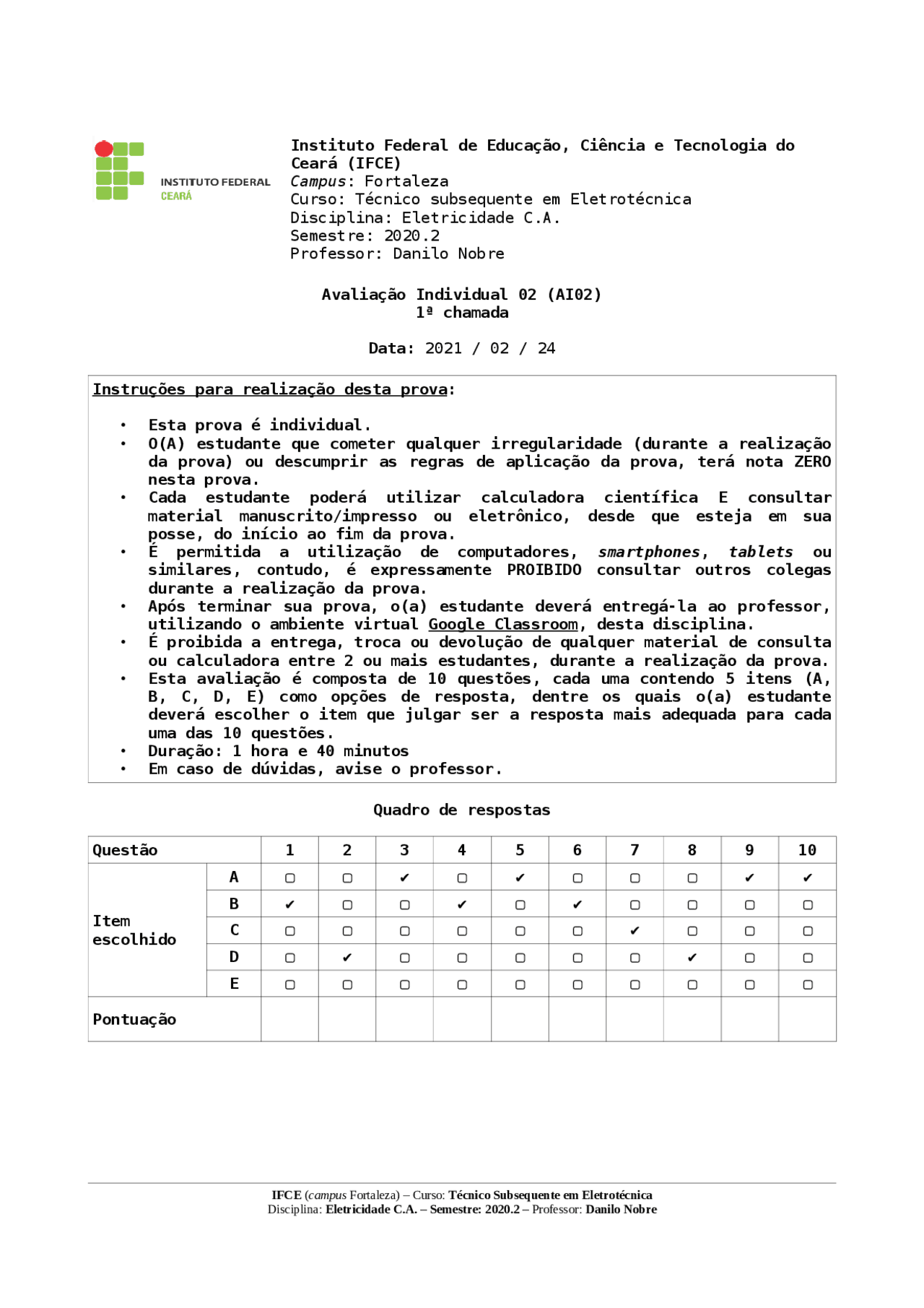

Instituto Federal de Educação, Ciência e Tecnologia do
Ceará (IFCE)
Campus: Fortaleza
Curso: Técnico subsequente em Eletrotécnica
Disciplina: Eletricidade C.A.
Semestre: 2020.2
Professor: Danilo Nobre
Avaliação Individual 02 (AI02)
1ª chamada
Data: 2021 / 02 / 24
Instruções para realização desta prova :
•Esta prova é individual.
•O(A) estudante que cometer qualquer irregularidade (durante a realização
da prova) ou descumprir as regras de aplicação da prova, terá nota ZERO
nesta prova.
•Cada estudante poderá utilizar calculadora científica E consultar
material manuscrito/impresso ou eletrônico, desde que esteja em sua
posse, do início ao fim da prova.
•É permitida a utilização de computadores, smartphones, tablets ou
similares, contudo, é expressamente PROIBIDO consultar outros colegas
durante a realização da prova.
•Após terminar sua prova, o(a) estudante deverá entregá-la ao professor,
utilizando o ambiente virtual Google Classroom, desta disciplina.
•É proibida a entrega, troca ou devolução de qualquer material de consulta
ou calculadora entre 2 ou mais estudantes, durante a realização da prova.
•Esta avaliação é composta de 10 questões, cada uma contendo 5 itens (A,
B, C, D, E) como opções de resposta, dentre os quais o(a) estudante
deverá escolher o item que julgar ser a resposta mais adequada para cada
uma das 10 questões.
•Duração: 1 hora e 40 minutos
•Em caso de dúvidas, avise o professor.
Quadro de respostas
Questão 1 2 3 4 5 6 7 8 9 10
Item
escolhido
A▢ ▢ ✔ ▢ ✔ ▢ ▢ ▢ ✔ ✔
B✔ ▢ ▢ ✔ ▢ ✔ ▢ ▢ ▢ ▢
C▢ ▢ ▢ ▢ ▢ ▢ ✔ ▢ ▢ ▢
D▢ ✔ ▢ ▢ ▢ ▢ ▢ ✔ ▢ ▢
E▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢
Pontuação
IFCE (campus Fortaleza) – Curso: Técnico Subsequente em Eletrotécnica
Disciplina: Eletricidade C.A. – Semestre: 2020.2 – Professor: Danilo Nobre
pf3
pf4
pf5
pf8
pf9
pfa

Pré-visualização parcial do texto

Baixe Prova Eletricidade CA av2 e outras Provas em PDF para Circuitos Elétricos, somente na Docsity!

Instituto Federal de Educação, Ciência e Tecnologia do Ceará (IFCE) Campus : Fortaleza Curso: Técnico subsequente em Eletrotécnica Disciplina: Eletricidade C.A. Semestre: 2020. Professor: Danilo Nobre Avaliação Individual 02 (AI02) 1ª chamada Data: 2021 / 02 / 24 Instruções para realização desta prova:

  • Esta prova é individual.
  • O(A) estudante que cometer qualquer irregularidade (durante a realização da prova) ou descumprir as regras de aplicação da prova, terá nota ZERO nesta prova.
  • Cada estudante poderá utilizar calculadora científica E consultar material manuscrito/impresso ou eletrônico, desde que esteja em sua posse, do início ao fim da prova.
  • É permitida a utilização de computadores, smartphones , tablets ou similares, contudo, é expressamente PROIBIDO consultar outros colegas durante a realização da prova.
  • Após terminar sua prova, o(a) estudante deverá entregá-la ao professor, utilizando o ambiente virtual Google Classroom, desta disciplina.
  • É proibida a entrega, troca ou devolução de qualquer material de consulta ou calculadora entre 2 ou mais estudantes, durante a realização da prova.
  • Esta avaliação é composta de 10 questões, cada uma contendo 5 itens (A, B, C, D, E) como opções de resposta, dentre os quais o(a) estudante deverá escolher o item que julgar ser a resposta mais adequada para cada uma das 10 questões.
  • Duração: 1 hora e 40 minutos
  • Em caso de dúvidas, avise o professor. Quadro de respostas Questão 1 2 3 4 5 6 7 8 9 10 Item escolhido

A ▢ ▢ ✔ ▢ ✔ ▢ ▢ ▢ ✔ ✔

B ✔ ▢ ▢ ✔ ▢ ✔ ▢ ▢ ▢ ▢

C ▢ ▢ ▢ ▢ ▢ ▢ ✔ ▢ ▢ ▢

D ▢ ✔ ▢ ▢ ▢ ▢ ▢ ✔ ▢ ▢

E ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢

Pontuação IFCE ( campus Fortaleza) – Curso: Técnico Subsequente em Eletrotécnica

Considerando os valores dados no circuito acima, determine a potência trifásica total demandada pela carga, em W: (A) 1440 (B) 4320 (C) 7488 (D) 12960 (E) 38880 RESOLUÇÃO: Como a carga acima é equilibrada, e puramente resistiva, podemos fazer: cos φ = 1

| I^ F |=| IL |=

| V^ FN |

| Z |

| V^ L |/√^3

R

≈ 12 A

P = √3·|VL|·|IL|·cosφ = √3·(208)·( 12 )·(1) ≈ 4. 323 W

IFCE ( campus Fortaleza) – Curso: Técnico Subsequente em Eletrotécnica

| V^ 1 |=

V 1 ( max )

√^2

√^2

≈7,07 V

Logo:

| I^ 1 |=^

| V^ 1 |

| ZEQ |

=0,707 A

RESOLUÇÃO:

Partindo do fasor VAB = 660 ∠50°V, e considerando que a sequência de fases é ABC, teremos que: VCA = 660 ∠170°V VBC = 660 ∠–70°V = 660 ∠290°V Assim, teremos as seguintes correntes de linha:

I AB =

V AB

Z AB

= 22 ∡ 60 ° A

I BC =

V BC

ZBC

= 33 ∡− 30 ° A

ICA =

V CA

ZCA

= 15 ∡ 210 ° A

Em seguida, aplicando a Lei de Kirchhoff das Correntes, a cada um dos 3 nós da carga em Δ, obtemos: IA = IAB – ICA = 22 ∠60° - 15∠210° ≈ 35,78∠47,9° A IB = IBC – IAB = 33 ∠-30° - 22∠60° ≈ 39,66∠-63,7° A IFCE ( campus Fortaleza) – Curso: Técnico Subsequente em Eletrotécnica

IC = ICA – IBC = 15 ∠210° - 33∠-30° ≈ 42,53∠167,8° A

IFCE ( campus Fortaleza) – Curso: Técnico Subsequente em Eletrotécnica

RESOLUÇÃO:

Neste caso, devemos ter: IA + IB + IC = 0 Logo:

I B = – ( I A + I C )= – ( 1 ∡ 60 ° + 2 ∡ 120 ° ) ≈ – (2,645∡ 101 ° )=2,645 ∡ – 79 ° A =

– j

A

IFCE ( campus Fortaleza) – Curso: Técnico Subsequente em Eletrotécnica

RESOLUÇÃO:

A potência mecânica, na ponta do eixo do motor, vale 15 hp. Ou seja: PM = (15 hp)·(746 W/hp) = 11.190 W Logo, a potência elétrica ativa total aplicada nele será:

PE =

PM

η =^

≈13.988 W

E a partir da definição da potência elétrica ativa trifásica, em uma carga equilibrada, obtemos:

PE =√ 3 ⋅| V L |⋅| I L |⋅cos ϕ ⇒| I L |=

PE

√^3 ⋅| V^ L |⋅cos^ ϕ^

√^3 ⋅(^220 )⋅(0,9)

≈40,79 A

IFCE ( campus Fortaleza) – Curso: Técnico Subsequente em Eletrotécnica

RESOLUÇÃO:

Como o circuito é equilibrado, então, as 3 correntes de linha deverão ter o mesmo módulo, e deverão estar defasadas entre si por um ângulo de 120°. Além disso, considerando a sequência de fases como sendo ABC, teremos que: IB = 20 ∠40° A –> IA = 20∠160° A ; IC = 20∠–80° A

RESOLUÇÃO: Neste caso, a potência ativa total será dada pela soma das leituras dos 2 wattímetros. Portanto: PT = P 1 + P 2 = 400 + 300 = 700 W IFCE ( campus Fortaleza) – Curso: Técnico Subsequente em Eletrotécnica (Ia e Ic, respectivamente)
