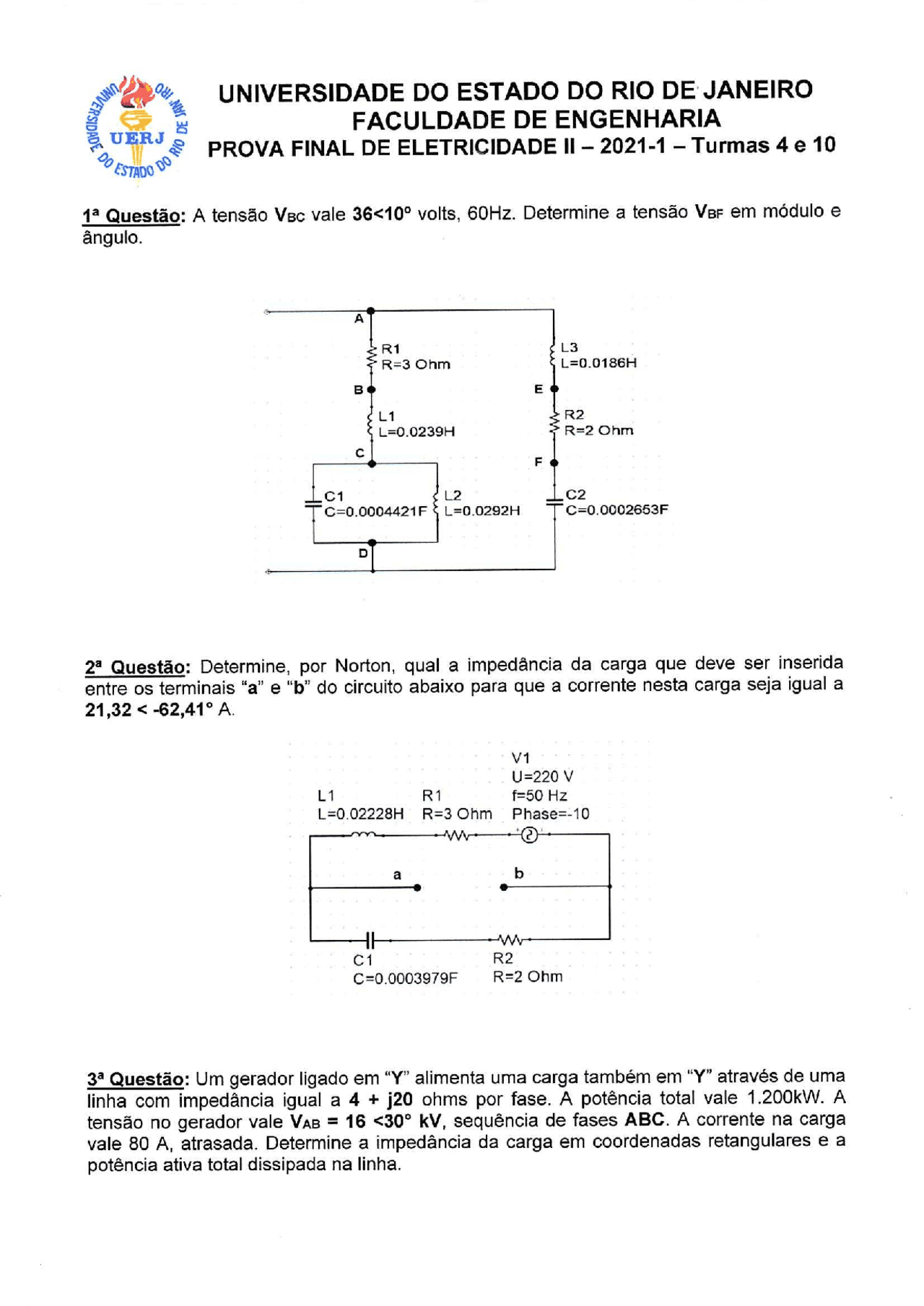

SM, UNIVERSIDADE DO ESTADO DO RIO DE JANEIRO E Su FACULDADE DE ENGENHARIA & a sE S PROVA FINAL DE ELETRICIDADE Il - 2021-1 — Turmas 4 e 10 1º Questão: A tensão Vsc vale 36<10º volts, 60Hz. Determine a tensão Ver em módulo e ângulo. L3 L=0.0186H R2 R=2 Ohm c1 L2 cz C=0.0004421F à L=0.0292H | T C=0.0002653F D 2º Questão: Determine, por Norton, qual a impedância da carga que deve ser inserida entre os terminais “a” e “b” do circuito abaixo para que a corrente nesta carga seja igual a 21,32 < 62,41º A. ví U=220 V L1 R1 f=50 Hz L=0.02228H R=30Ohm Phase=-10 AMA (º) a b — e tt AMA ct R2 C=0.0003979F R=2 Ohm 3º Questão: Um gerador ligado em “Y” alimenta uma carga também em “Y” através de uma linha com impedância igual a 4 + j20 ohms por fase. A potência total vale 1.200kW. A tensão no gerador vale Vas = 16 <30º KV, sequência de fases ABC. A corrente na carga vale 80 A, atrasada. Determine a impedância da carga em coordenadas retangulares e a potência ativa total dissipada na linha.
