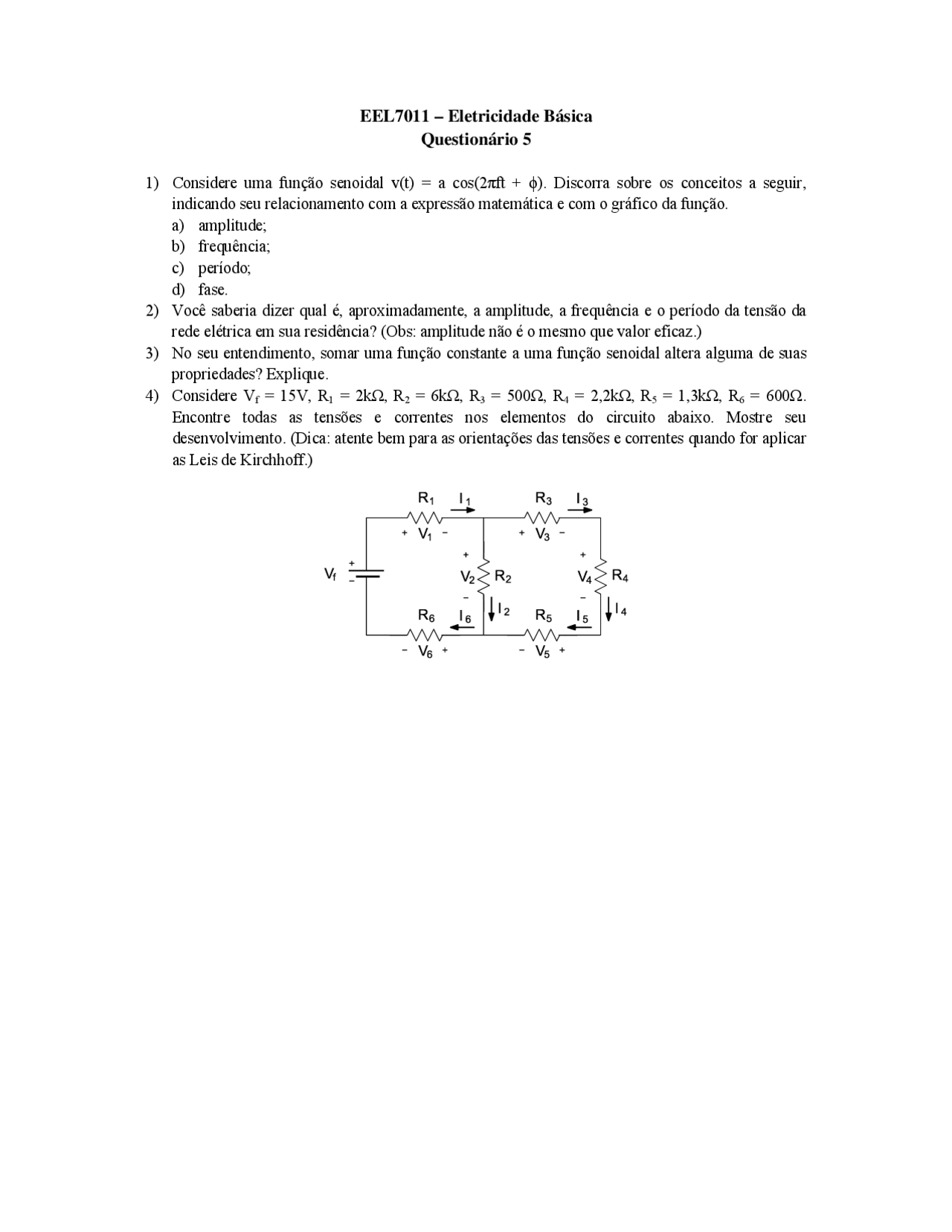

EEL7011 – Eletricidade Básica
Questionário 5
1) Considere uma função senoidal v(t) = a cos(2πft + ϕ). Discorra sobre os conceitos a seguir,
indicando seu relacionamento com a expressão matemática e com o gráfico da função.
a) amplitude;
b) frequência;
c) período;
d) fase.
2) Você saberia dizer qual é, aproximadamente, a amplitude, a frequência e o período da tensão da
rede elétrica em sua residência? (Obs: amplitude não é o mesmo que valor eficaz.)
3) No seu entendimento, somar uma função constante a uma função senoidal altera alguma de suas
propriedades? Explique.
4) Considere Vf = 15V, R1 = 2kΩ, R2 = 6kΩ, R3 = 500Ω, R4 = 2,2kΩ, R5 = 1,3kΩ, R6 = 600Ω.
Encontre todas as tensões e correntes nos elementos do circuito abaixo. Mostre seu
desenvolvimento. (Dica: atente bem para as orientações das tensões e correntes quando for aplicar
as Leis de Kirchhoff.)
