Calibração de um multímetro
Tipologia: Provas
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!

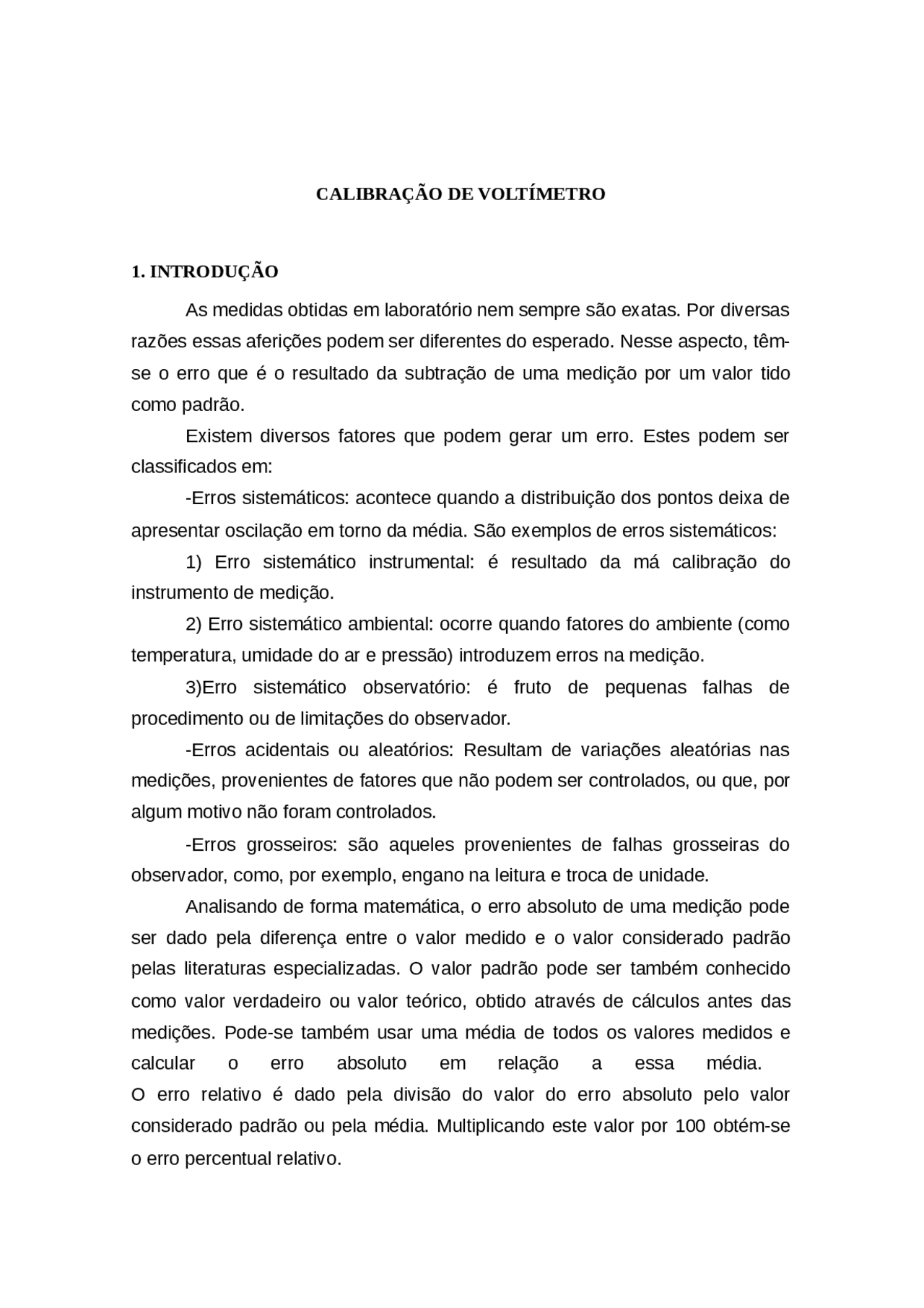

As medidas obtidas em laboratório nem sempre são exatas. Por diversas razões essas aferições podem ser diferentes do esperado. Nesse aspecto, têm- se o erro que é o resultado da subtração de uma medição por um valor tido como padrão. Existem diversos fatores que podem gerar um erro. Estes podem ser classificados em: -Erros sistemáticos: acontece quando a distribuição dos pontos deixa de apresentar oscilação em torno da média. São exemplos de erros sistemáticos:
2.1 PROCEDIMENTO TEÓRICO
O objetivo da experiência foi verificar o comportamento dos erros nas medidas que podem ser gerados por uso de um equipamento inadequado para a realização das medidas, observando os valores de erro absoluto, valores de erro percentual relativo, e as curvas que relacionam os valores padrão com os valores medidos.
2.2 METODOLOGIA
Foram ligadas a bancada e a fonte de tensão. Em seguida, conectou-se o voltímetro à saída da fonte para realizar a medição da tensão de saída desta. Após essa conexão, variou-se a tensão da fonte de 1 em 1 Volt , anotou-se os valores obtidos no voltímetro em uma tabela.
3. ANÁLISE DE RESULTADOS Tabela 1 – Tabela de dados Grandeza Padrão Medidor Erros Divisão Valor N N Medidor (∆V) Porcentagem 10 1 1 1,4 0,4 40% 20 2 2 2,6 0,6 30% 30 3 3 3,4 0,4 13% 40 4 4 4,4 0,4 10% 50 5 5 5,6 0,6 12% 60 6 6 6,8 0,8 13% 70 7 7 7,9 0,9 13% 80 8 8 9 1 13% 90 9 9 10 1 11% 100 10 10 13 3 30%
Gráfico 1 – Divisão x Padrão e Medidor
Gráfico 2 – Gráfico erro
Gráfico 1 – Tensão media x tensão fornecida
Onde é o valor do erro médio, é o valor simulado na posição i, é o valor aferido na posição i, é o número de valores da amostra simulador e i representa o índice que determina a posição simulado.
Conforme os dados obtidos na Tabela 1, temos:
Erro mínimo:0,
Erro máximo: 3
O erro percentual é dado pela fórmula:
Seguindo os dados da Tabela 1, o cálculo de erro percentual será executado em todos os pontos:
Esperava-se que em todos os pontos o erro percentual fosse o mesmo. Essa diferença no resultado ocorre devido a não calibração do aparelho. Dessa forma, conforme mostrado, concluimos que o aumento do erro é inversamente proporcional ao aumento da tensão.
R: A melhor faixa para se realizar a medição, ou seja, onde o erro é menor e consequentemente a medida mensurada está mais próxima da real, ocorre no valor de 4V.
Conforme os dados obtidos na Tabela 1, temos:
Como o objetivo da experiência era observar o comportamento dos erros em uma medição, o multímetro usado na experiência estava descalibrado fornecendo uma taxa de erro media. Dessa forma, voltímetro utilizado para a
