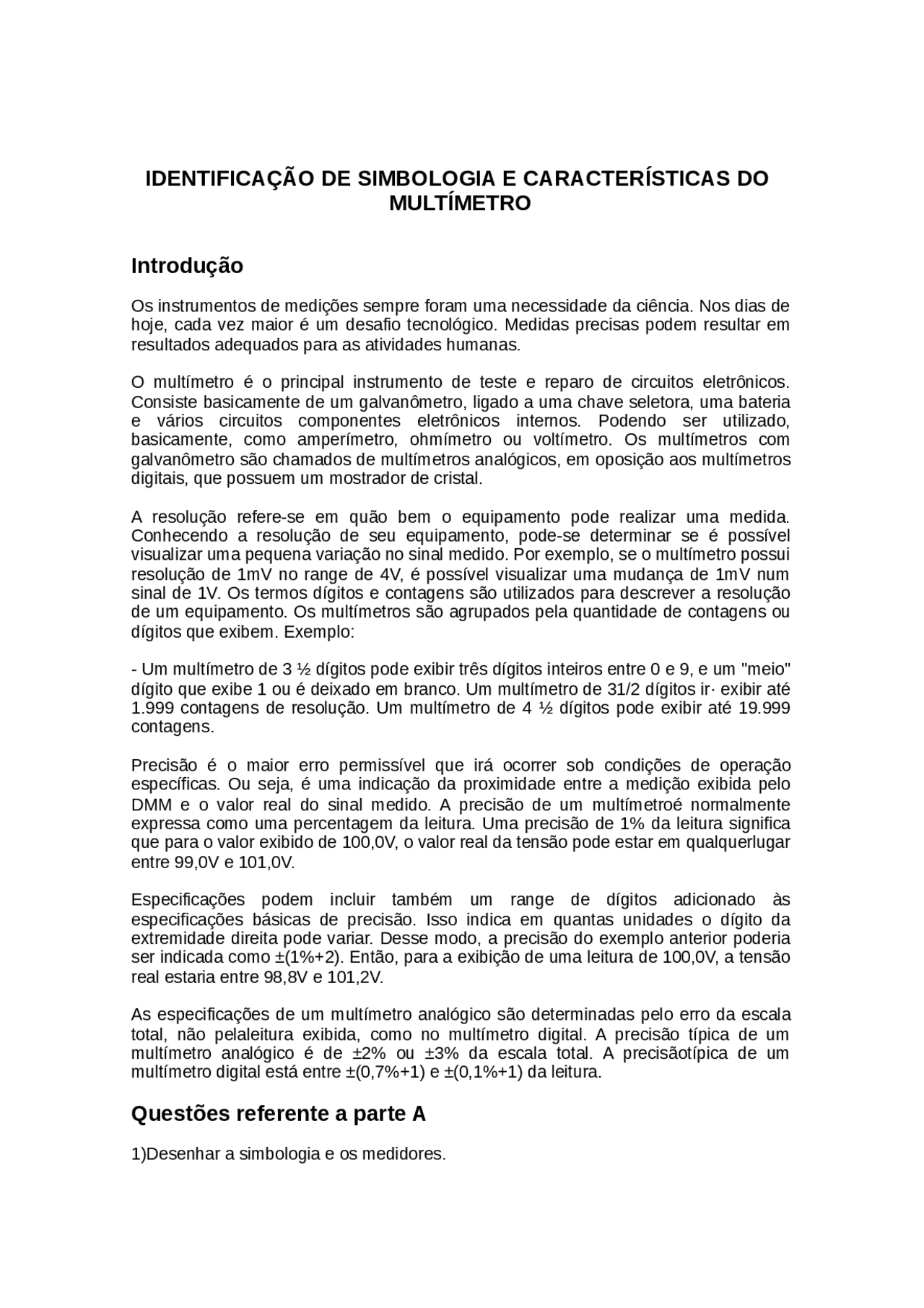

IDENTIFICAÇÃO DE SIMBOLOGIA E CARACTERÍSTICAS DO
MULTÍMETRO
Introdução
Os instrumentos de medições sempre foram uma necessidade da ciência. Nos dias de hoje, cada vez maior é um desafio tecnológico. Medidas precisas podem resultar em resultados adequados para as atividades humanas.
O multímetro é o principal instrumento de teste e reparo de circuitos eletrônicos. Consiste basicamente de um galvanômetro, ligado a uma chave seletora, uma bateria e vários circuitos componentes eletrônicos internos. Podendo ser utilizado, basicamente, como amperímetro, ohmímetro ou voltímetro. Os multímetros com galvanômetro são chamados de multímetros analógicos, em oposição aos multímetros digitais, que possuem um mostrador de cristal.
A resolução refere-se em quão bem o equipamento pode realizar uma medida. Conhecendo a resolução de seu equipamento, pode-se determinar se é possível visualizar uma pequena variação no sinal medido. Por exemplo, se o multímetro possui resolução de 1mV no range de 4V, é possível visualizar uma mudança de 1mV num sinal de 1V. Os termos dígitos e contagens são utilizados para descrever a resolução de um equipamento. Os multímetros são agrupados pela quantidade de contagens ou dígitos que exibem. Exemplo:
- Um multímetro de 3 ½ dígitos pode exibir três dígitos inteiros entre 0 e 9, e um "meio" dígito que exibe 1 ou é deixado em branco. Um multímetro de 31/2 dígitos ir· exibir até 1.999 contagens de resolução. Um multímetro de 4 ½ dígitos pode exibir até 19. contagens.
Precisão é o maior erro permissível que irá ocorrer sob condições de operação específicas. Ou seja, é uma indicação da proximidade entre a medição exibida pelo DMM e o valor real do sinal medido. A precisão de um multímetroé normalmente expressa como uma percentagem da leitura. Uma precisão de 1% da leitura significa que para o valor exibido de 100,0V, o valor real da tensão pode estar em qualquerlugar entre 99,0V e 101,0V.
Especificações podem incluir também um range de dígitos adicionado às especificações básicas de precisão. Isso indica em quantas unidades o dígito da extremidade direita pode variar. Desse modo, a precisão do exemplo anterior poderia ser indicada como ±(1%+2). Então, para a exibição de uma leitura de 100,0V, a tensão real estaria entre 98,8V e 101,2V.
As especificações de um multímetro analógico são determinadas pelo erro da escala total, não pelaleitura exibida, como no multímetro digital. A precisão típica de um multímetro analógico é de ±2% ou ±3% da escala total. A precisãotípica de um multímetro digital está entre ±(0,7%+1) e ±(0,1%+1) da leitura.
Questões referente a parte A
1)Desenhar a simbologia e os medidores.
- Identificar o tipo de medidores e o que medem. -Voltimetro, mede a tensão em volts V -Frequencímetro mede a frequência em hertz, Hz -Ohmímetro mede a resistência elétrica em ohms -Amperímetro mede a corrente em ampères, A
3)Em função das escala qual a faixa de medida. +-3V, 200ª, 58 – 62 Hz
- Pesquisar como devem ser ligados os medidores analisados Voltímetro Aparelho utilizado para medir a diferença de potencial entre dois pontos; por esse motivo deve ser ligado sempre em paralelo com o trecho do circuito do qual se deseja obter a tensão elétrica. Amperímetro O amperímetro deve ser ligado sempre em série, para aferir a corrente que passa por determinada região do circuito. Ohmimetro Para medidas de precisão o ohmimetro deve ser ligado em ponte e com corrente alternada 5)Pesquisar como devem ser ligados no circuito: o voltimetro, amprerímetro, frequencímetro e o ohmímetro. COMO CONECTAR UM FREQUENCIMETRO A UM CIRCUITO Instruções
Número de “contagens”: 0 – 1999 Para a resolução, um exemplo é com a medida de tensão, em uma medida de 1.5 V:
Quanto menor a escala, mais próximo do valor real.
Classificação para ambiente de uso CAT. Multímetro analógico: Se enquadra na categoria CAT II e CAT III Multímetro digital: Se enquadra na CAT I, CAT II e CAT III.
Precisão fornecida pelo fabricante: Para o Multímetro Analógico Minipa ET-2022B o fabricante dá as seguintes precisões, expressas em porcentagem da leitura. Tensão DC: Precisão: ± 4.0% fs Tensão AC:Precisão: ± 5.0% fs Corrente DC: Precisão: ± 4.0% fs Resistência:- Precisão: ± 4.0% arco de escala
Para o multímetro digital FLUKE-115 - Multímetro digital Portátil o fabricante dá as seguintes precisões:
Milivolts DC: 2,0% Volts DC: 0,5% Milivolts AC: 1,0% (45 Hz a 500 Hz) e 2,0% (500 Hz a 1 kHz) Volts AC: 1,0% (45 Hz a 500 Hz) e 2,0% (500 Hz a 1 kHz) Resistência: 1,5% Corrente AC: 1,5% Corrente DC: 1,0%
Número de dígitos: 3 ½.
- Toma-se como exemplo os dígitos de um display em um multímetro digital 3 1/.
Um multímetro de 3 ½ dígitos pode exibir trêsdígitos inteiros(d 1 , d 2 e d 3 ) entre 0 e 9, e um "meio" dígito (d (^) 1/2 ) que exibe 1 ou é deixado em branco( exibe 0). Um multímetro de 3 ½ dígitos irá exibir até 1.999 contagens de resolução.
Escala Resolução Precisão 200 mV 10 μV ± (0,1% + 5 dígitos) 2 V 100 μV ± (0,1% + 5 dígitos) Tensão CC 20 V 1 mv ± (0,1% + 5 dígitos) 200 V 10 mV ± (0,1% + 5 dígitos) 1000 V 100 mV ± (0,2% + 5 dígitos)
Escala Resolução Precisão 2 V 100 μV ± (0,8% + 25 dígitos) Tensão CA 20 V 1 mv ± (0,8% + 25 dígitos) 200 V 10 mV ± (0,8% + 25 dígitos) 750 V 100 mV ± (1% + 25 dígitos)
Escala Resolução Precisão 200 μA 0,01 μA ± (0,5% + 4 dígitos) 2 mA 0,1 μA ± (0,5% + 4 dígitos) Corrente CC 20 mA 10 μA ± (0,5% + 4 dígitos) 200 mA 10 μA ± (0,8% + 6 dígitos) 20 A 1 mA ± (2% + 15 dígitos)
Escala Resolução Precisão CC 45 a 2kHz 20 mA 1 μA ± (1,5% + 25 dígitos) Corrente CA 200 mA 10 μA ± (1,5% + 25 dígitos) 20 A 1 mA ± (2,5% + 35 dígitos)
Escala Resolução Precisão 200 Ω 0,01Ω ± (0,4% + 10 dígitos) 2 KΩ 0,1Ω ± (0,4% + 8 dígitos) Resistência 20 KΩ 1 Ω ± (0,4% + 8 dígitos)
Bibliografia
http://www.cimm.com.br/portal/verbetes/exibir/614-voltimetro
http://coral.ufsm.br/gef/Eletro/eletro15.pdf
