Utilização do software PSIM para simular um circuito RLC em paralelo.
Tipologia: Trabalhos
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!

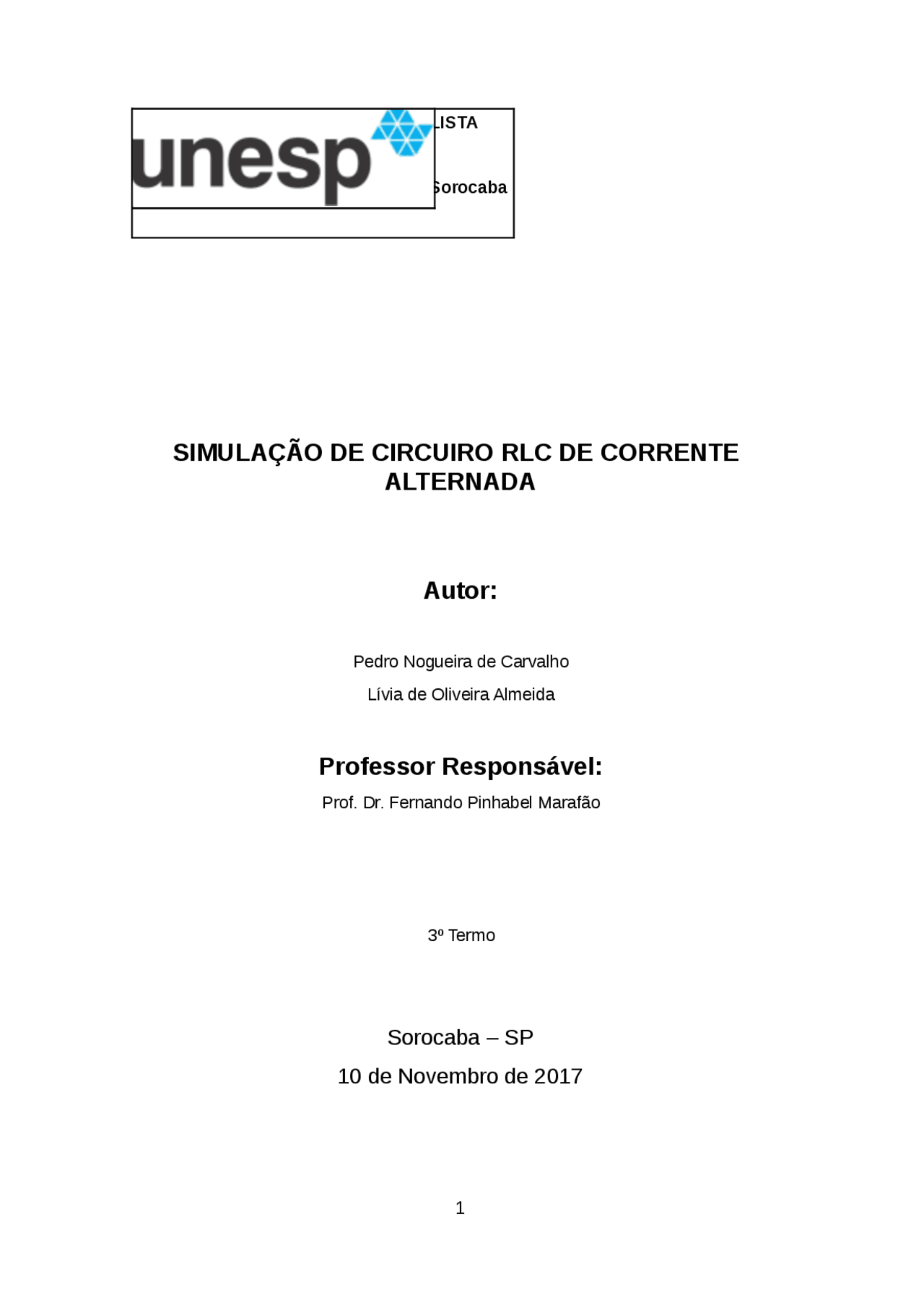

Pedro Nogueira de Carvalho
Lívia de Oliveira Almeida
Prof. Dr. Fernando Pinhabel Marafão
3º Termo
“Júlio de Mesquita Filho”
Instituto de Ciência e Tecnologia de Sorocaba
A simulação foi feita a partir de um circuito RLC dado pelo professor responsável junto a um roteiro a ser seguido para a realização do experimento. Foi utilizado o software PSIM, onde se montou o circuito e foram analisadas as tensões e correntes em diferentes pontos e referências, comparando os resultados e estudando o porquê de cada formato de onda. O experimento foi feito no software duas vezes, com e sem a tensão de Offset da fonte de corrente alternada. Após a simulação foi feito diagramas fasoriais da tensão e da corrente por cada ramo, indicando as curvas atrasadas ou adiantadas.
Morse em 1835. Este instrumento revolucionou a comunicação no mundo todo e foi muito utilizado em sistemas de segurança antigos e amplamente explorado nas duas Grandes Guerras e só evoluiu até o sistema de comunicação por ondas eletromagnéticas que temos hoje.
As aplicações estudadas e utilizadas hoje em dia são principalmente filtros e filtros ressonantes, com diferentes respostas dependendo da resistência e do modo de ligação. Com os armazenadores de energia (capacitores e indutores) em paralelo, podem-se fazer circuitos capazes de selecionar faixas de ondas de rádio específicas para serem transmitidas por uma antena, utilizando a banda da frequência de ressonância entre o indutor e o capacitor, selecionando-a e desconsiderando as faixas não interessantes para a aplicação. Em série, estes dois componentes podem permitir em um circuito que se utilize uma maior corrente elétrica com uma menor tensão, desproporcional, a princípio, com a Lei de Ohm.
Para esta simulação foi utilizado o software PSIM, e nele foi montado o circuito representado na Figura 1.1. Neste programa podem-se selecionar todos os componentes necessários para o estudo e também determinar seus devidos valores, tão como analisar as tensões e correntes elétricas nos pontos indicados pelos voltímetros e amperímetros, respectivamente. A partir da montagem do circuito, pôde-se simular o comportamento das ondas de tensão e de corrente elétrica, verificando simultaneamente duas medições e também a soma ou subtração de duas ondas, gerando uma onda resultante.
Figura 1.1: Circuito utilizado para o experimento de simulação.
Através destes resultados obtidos pelo software foi possível fazer o diagrama fasorial do circuito, tornando possível analisar como e se uma onda esta defasada em relação à outra. Foi feito o diagrama fasorial da tensão e da corrente de cada um dos três ramos em paralelo do circuito representado pela Figura 1.1, e também na saída da fonte de tensão.
O objetivo da simulação foi a análise e o estudo dos resultados do circuito RLC dado, verificando o comportamento das ondas sobre a ação dos resistores, do capacitor e do indutor, que estavam em paralelo, e sobre a diferença de potencial da fonte de tensão alternada.
