relatorio que fiz no segundo semestre do curso de mecatronica industrial referente á cadeira de eletricidade ca....
Tipologia: Notas de aula
1 / 3
Esta página não é visível na pré-visualização
Não perca as partes importantes!

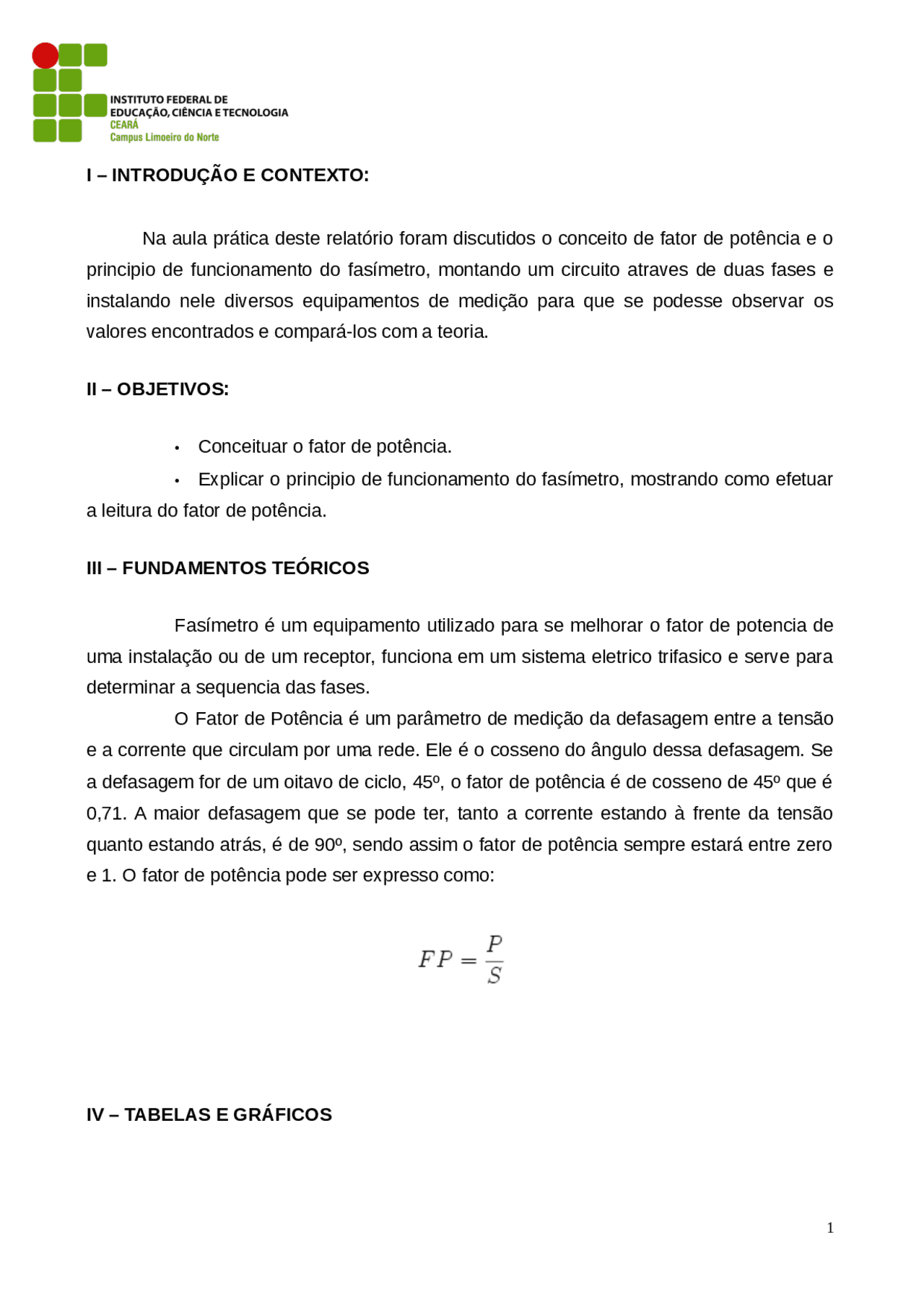

Na aula prática deste relatório foram discutidos o conceito de fator de potência e o principio de funcionamento do fasímetro, montando um circuito atraves de duas fases e instalando nele diversos equipamentos de medição para que se podesse observar os valores encontrados e compará-los com a teoria.
II – OBJETIVOS:
III – FUNDAMENTOS TEÓRICOS
Fasímetro é um equipamento utilizado para se melhorar o fator de potencia de uma instalação ou de um receptor, funciona em um sistema eletrico trifasico e serve para determinar a sequencia das fases. O Fator de Potência é um parâmetro de medição da defasagem entre a tensão e a corrente que circulam por uma rede. Ele é o cosseno do ângulo dessa defasagem. Se a defasagem for de um oitavo de ciclo, 45º, o fator de potência é de cosseno de 45º que é 0,71. A maior defasagem que se pode ter, tanto a corrente estando à frente da tensão quanto estando atrás, é de 90º, sendo assim o fator de potência sempre estará entre zero e 1. O fator de potência pode ser expresso como:
Inicialmete, montou-se o circuito da figura01 onde encontra-se: 1 frequencímetro, 1 voltímetro, 1 amperímetro, 1 fasímetro e uma resistência de 200R (No caso da resistencia, por não possuir resistor de 200R, associamos 2 resistores de 100R em serie). Todos os dispositivos foram montados atraves de duas fases.
VI - RESULTADOS OBTIDOS
Após a montagem do circuito analisamos os resultados que os instrumentos dariam teoricamente para depois compara-los com a prática. Os valores apresentados foram os seguintes descritos: 60Hz de frequencia, corrente de 1A, tensão de 220V e Fator de Potência de 0,91. Observou-se logo após esta comparação que os valores teoricos são aproximadamente os mesmos dos vistos na pratica.
VII - CONCLUSÕES E COMENTÁRIOS
Através desta experiência, pode-se notar que o circuito teve sua funcionalidade esperada através das duas fases e comparando os valores com os teoricos. Além disso, vimos que o cálculo e correção do FP sem considerações sobre o comportamento do sistema elétrico não representam a realidade.
ALBUQUERQUE, Romulo O. .ANALISE DE CIRCUITOS EM CORRENTE ALTERNADA. Editora Erica.
