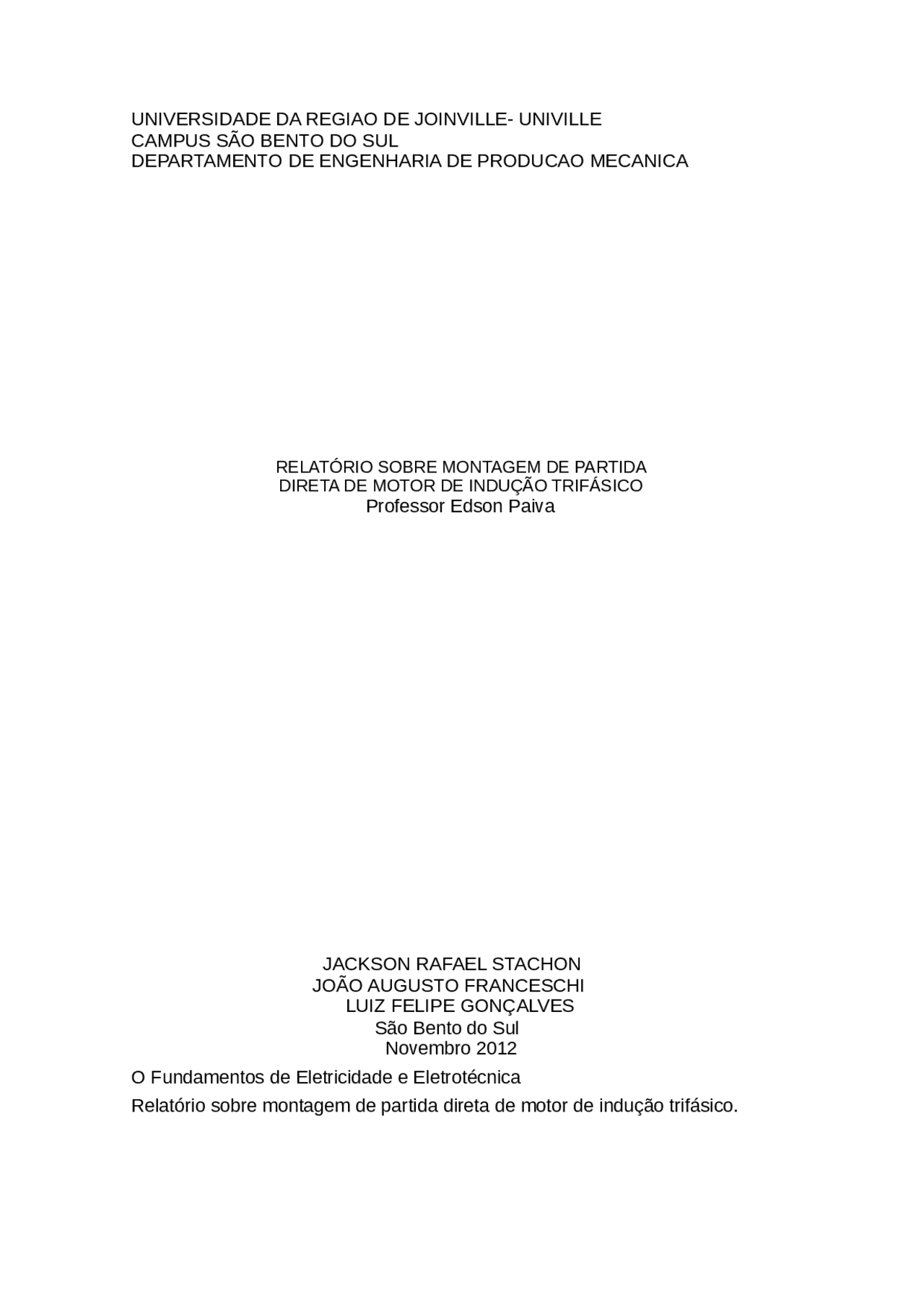

UNIVERSIDADE DA REGIAO DE JOINVILLE- UNIVILLE
CAMPUS SÃO BENTO DO SUL
DEPARTAMENTO DE ENGENHARIA DE PRODUCAO MECANICA
RELATÓRIO SOBRE MONTAGEM DE PARTIDA DIRETA DE MOTOR DE INDUÇÃO TRIFÁSICO Professor Edson Paiva
JACKSON RAFAEL STACHON
JOÃO AUGUSTO FRANCESCHI
LUIZ FELIPE GONÇALVES
São Bento do Sul Novembro 2012 O Fundamentos de Eletricidade e Eletrotécnica Relatório sobre montagem de partida direta de motor de indução trifásico.
Equipamentos
Fusível (F1,F2,F3) Em eletrônica e em engenharia elétrica fusível é um dispositivo de proteção contra sobrecorrente em circuitos. Consiste de um filamento ou lâmina de um metal ou liga metálica de baixo ponto de fusão que se intercala em um ponto determinado de uma instalação elétrica para que se funda, por efeito Joule, quando a intensidade de corrente elétrica superar, devido a um curto-circuito ou sobrecarga, um determinado valor que poderia danificar a integridade dos condutores com o risco de incêndio ou destruição de outros elementos do circuito.
Fusíveis e outros dispositivos de proteção contra sobrecorrente são uma parte essencial de um sistema de distribuição de energia para prevenir incêndios ou danos a outros elementos do circuito
Sua função é proteger todos os componentes (relés térmicos, contatores, condutores e o motor) do circuito elétrico contra as sobrecargas da corrente elétrica, evitando danos ao sistema elétrico.
Contator (K1)
Relé Térmico (FT1)
Relé térmico é um dispositivo de proteção de sobrecarga elétrica aplicado a motor elétrico motores elétricos. Este dispositivo de proteção visa evitar o sobre-aquecimento dos enrolamentos do motor quando ocorre uma circulação de Corrente elétrica corrente acima da tolerada nos seus enrolamentos. Este aquecimento é prejudicial ao motor, uma vez que acarreta a redução da vida útil do mesmo, por desgastar a isolação dos enrolamentos modificando sua
rigidez dielétrica.São construídos para proteção de motores contra sobrecarga, monitorando a falta de fase e tensão.
Dimensionamento dos componentes ElétricosCalculamos as dimensões dos componentes do circuito Dimensionamento do Contator (K1): In (22oV) = 4.40A onde, Ie In Ie 4.40ALogo se escolhe o contator CWM 9.11.220.60 utilizando até um Ie máx de 9A e a uma tensão de 220V suporta a 3CV de potência.Relé Térmico (FT1): O relé a ser escolhido tem que possuir uma faixa de ajuste que inclua a corrente nominal do motor (e de acordo com o contator escolhido), logo: escolhemos o relé RW27-103-DD63. Fusível (F1): Tomando como base a corrente e o tempo de partida, verificando as condições necessárias: IF IFmáxFT1=6A IF IFmáxK1=9A IF 1,2 x In 1.2*4.40 5,28A, logo IF 5,28A
Portanto o fusível segundo o catalogo é o FNH00-6U Quantidade de pólos Qual a quantidade de pólos do motor escolhido na bancada?No motor utilizado foi possível calcular um par de pólos, segundo a fórmula:
Onde Ns = velocidade em RPM= 1800 F = freqüência eh Hertz= P= número de pólos Logo teremos, substituindo na equação:
p=2 pólos
No diagrama de força apresentado na Fig. 2, as três fases L1, L2 e L3 são protegidas por um fusível por
fase (F1, F2, F3), sendo ligadas então ao contator K1, que está diretamente acoplado ao relé térmico FT1, que
interliga os cabos até o motor.
do motor aumenta. Métodos alternativos que suavizam a partida direta, podem ser obtidos com contatores e temporizadores (partida Estrela-Triângulo), autotransformadores ou sistemas eletrônicos como os Soft Starters.
BIBLIOGRAFIA
HÉLIO, Creder.Instalações Elétricas. 15. ed. Rio de Janeiro : LTC, 2007.
MAMEDE FILHO, João.Instalações Elétricas Industriais. 7. ed. de acordo com a NBR 5410/97 e14.039. Rio de Janeiro: LTC, 2007.
NISKIER, Júlio; MACINTYRE, A J.Instalações Elétricas. 5. ed. Rio de Janeiro: LTC, 2008.
http://pt.wikipedia.org/wiki/Partida_direta
