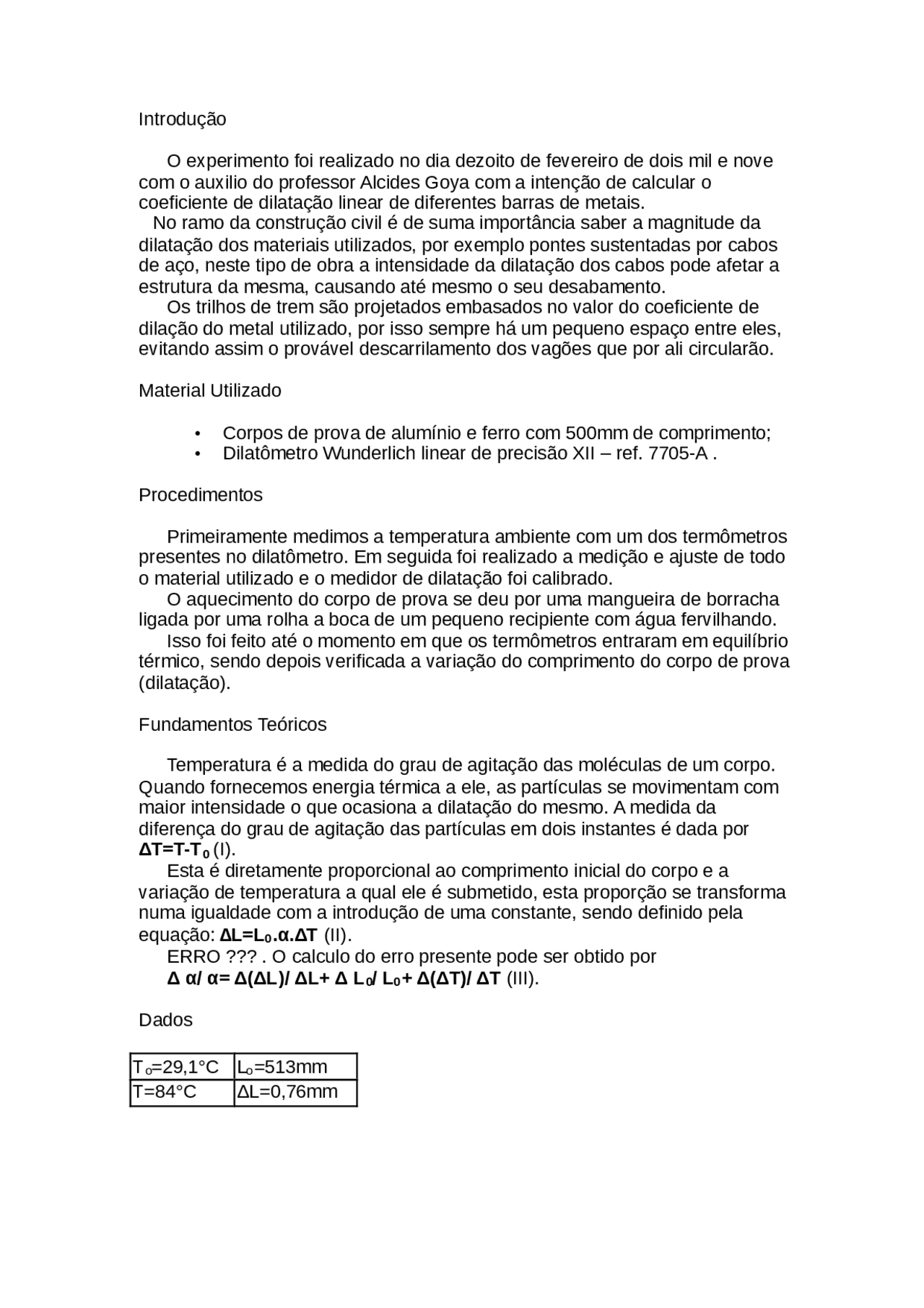

Introdução
O experimento foi realizado no dia dezoito de fevereiro de dois mil e nove
com o auxilio do professor Alcides Goya com a intenção de calcular o
coeficiente de dilatação linear de diferentes barras de metais.
No ramo da construção civil é de suma importância saber a magnitude da
dilatação dos materiais utilizados, por exemplo pontes sustentadas por cabos
de aço, neste tipo de obra a intensidade da dilatação dos cabos pode afetar a
estrutura da mesma, causando até mesmo o seu desabamento.
Os trilhos de trem são projetados embasados no valor do coeficiente de
dilação do metal utilizado, por isso sempre há um pequeno espaço entre eles,
evitando assim o provável descarrilamento dos vagões que por ali circularão.
Material Utilizado
•Corpos de prova de alumínio e ferro com 500mm de comprimento;
•Dilatômetro Wunderlich linear de precisão XII – ref. 7705-A .
Procedimentos
Primeiramente medimos a temperatura ambiente com um dos termômetros
presentes no dilatômetro. Em seguida foi realizado a medição e ajuste de todo
o material utilizado e o medidor de dilatação foi calibrado.
O aquecimento do corpo de prova se deu por uma mangueira de borracha
ligada por uma rolha a boca de um pequeno recipiente com água fervilhando.
Isso foi feito até o momento em que os termômetros entraram em equilíbrio
térmico, sendo depois verificada a variação do comprimento do corpo de prova
(dilatação).
Fundamentos Teóricos
Temperatura é a medida do grau de agitação das moléculas de um corpo.
Quando fornecemos energia térmica a ele, as partículas se movimentam com
maior intensidade o que ocasiona a dilatação do mesmo. A medida da
diferença do grau de agitação das partículas em dois instantes é dada por
ΔT=T-T0 (I).
Esta é diretamente proporcional ao comprimento inicial do corpo e a
variação de temperatura a qual ele é submetido, esta proporção se transforma
numa igualdade com a introdução de uma constante, sendo definido pela
equação: ∆L=L0.α.ΔT (II).
ERRO ??? . O calculo do erro presente pode ser obtido por
Δ α/ α= Δ(ΔL)/ ΔL+ Δ L0/ L0+ Δ(ΔT)/ ΔT (III).
Dados
To=29,1°C Lo=513mm
T=84°C ΔL=0,76mm
