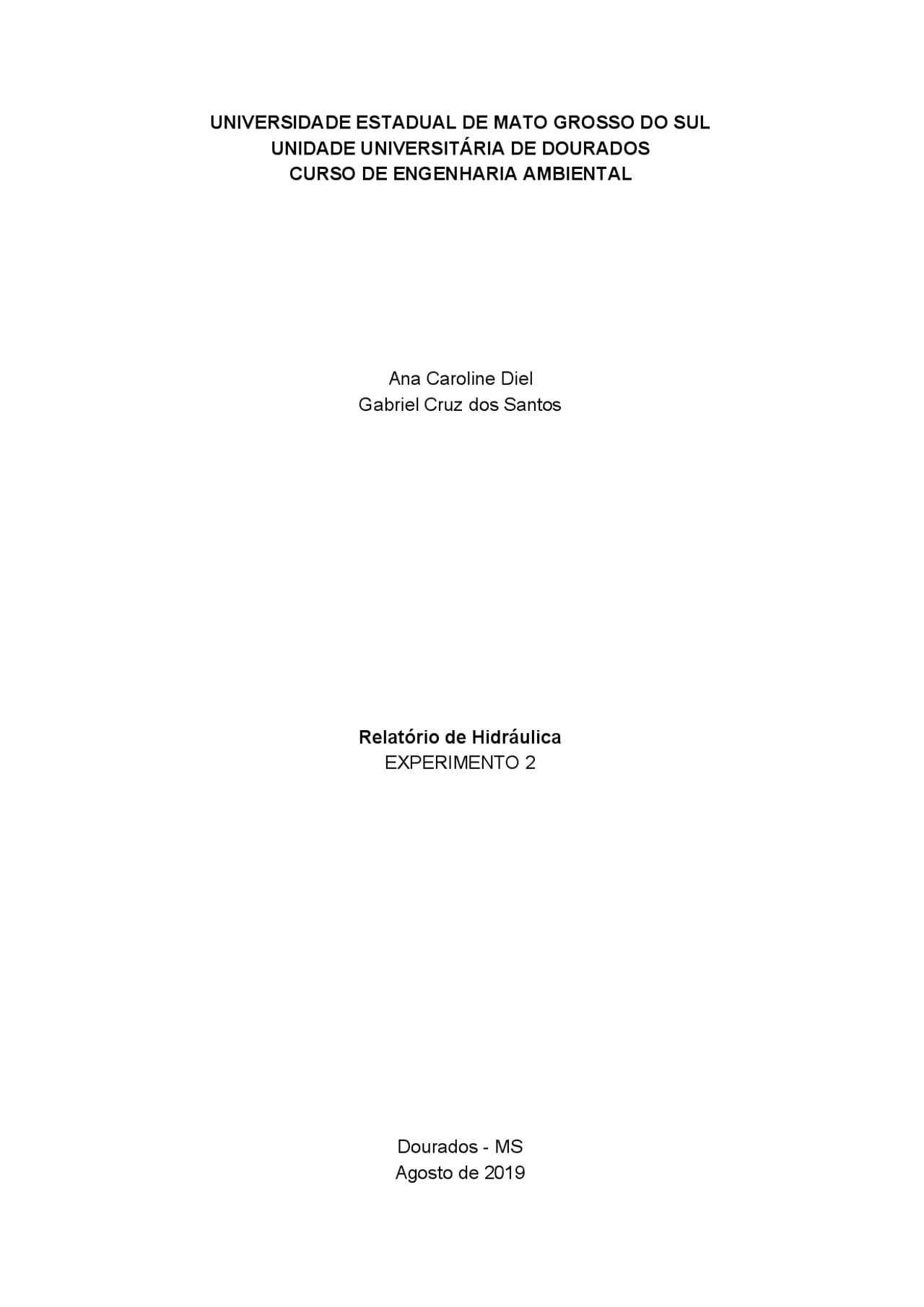

UNIVERSIDADE ESTADUAL DE MATO GROSSO DO SUL
UNIDADE UNIVERSITÁRIA DE DOURADOS
CURSO DE ENGENHARIA AMBIENTAL
Ana Caroline Diel
Gabriel Cruz dos Santos
Relatório de Hidráulica
EXPERIMENTO 2
Dourados - MS
Agosto de 2019
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Relatorio orificios, Trabalhos de Hidráulica
Relatorio aula pratica sobre calculo de vazão utilizando orificios
Tipologia: Trabalhos
2019
1 / 7
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Relatorio orificios e outras Trabalhos em PDF para Hidráulica, somente na Docsity!
UNIVERSIDADE ESTADUAL DE MATO GROSSO DO SUL
UNIDADE UNIVERSITÁRIA DE DOURADOS
CURSO DE ENGENHARIA AMBIENTAL
Ana Caroline Diel Gabriel Cruz dos Santos
Relatório de Hidráulica EXPERIMENTO 2
Dourados - MS Agosto de 2019
Introdução Os orifícios mostram-se como um assunto com demasiada importância na hidráulica, por causa da sua aplicação em diversas estruturas hidráulicas, como é o caso dos projetos de irrigação, eclusas para navegação fluvial, bacias de detenção para controle de cheia urbanas, estações de tratamento de água, medição de vazão de efluentes industriais e de curso d'água, tomadas d'água de um sistema de abastecimento e outras aplicações. Segundo PORTO (2006) o orifício é uma abertura de um perímetro fechado, de forma geométrica definida, podendo ser circular, retangular triangular e outras formas, realizada na parede ou fundo de um reservatório ou na parede de um conduto ou canal em pressão, pela qual o líquido em repouso ou movimento escoa por causa da energia potencial e/ou cinética que possui. O escoamento pelo orifício pode ocorrer para um ambiente sob pressão atmosférica ou para uma região ocupada pelo mesmo líquido. Sendo que no primeiro caso a saída do líquido é chamada de descarga livre, já no segundo caso é dita ser descarga afogada ou orifício submerso. A classificação dos orifícios se dá segundo as suas principais características, de acordo com PORTO(2006), de acordo com a sua forma geométrica de seu perímetro, podendo ser circular, retangular, triangular e outras formas, e segundo a orientação do plano do orifício em relação a superfície do líquido livre, podem ser verticais, horizontais ou inclinados. Podem ser classificados como grandes ou pequenos, quando sua dimensão geométrica vertical, diâmetro ou altura, é menor que um terço da carga H(distância vertical entre o plano da superfície livre do líquido e a linha de centro do orifício). Já, quanto à natureza da parede, podem ser classificados em orifícios em parede delgada(o jato líquido apenas toca a perfuração em uma linha que constitui o perímetro do orifício) e orifícios de parede espessa (verifica-se a aderência do jato). (AZEVEDO 1998). A expressão vazão geral, que é calculada por esses orifícios, é dada pela relação do coeficiente de descarga, área, gravidade e altura:
Q = C d × A √ 2 gH.
Devido às contrações da parede é necessário a correção de Cd (coeficiente de descarga), a correção é obtida através de: C ′ d = Cd × ( 1 + 0 1, 5 × K ), onde
K = per í metroper^ í dametro^ parte total^ em doque orif^ h á í^ ciosupress ã o^ , neste caso K = (^) 2(^2 aa ++ bb ).
As cargas de montante e jusante foram medidas, sendo hmontante = 17, cm e hjusante = 13,89 cm, a diferença entre as cargas é tida carga h usada na formula geral para pequenos orifícios, além disto, subtraiu-se metade de a (tabela 1) e 0,5 cm devido a diferença de altura entre o orifício e o reservatório a montante. Tabela 2. Correção do coeficiente de descarga e h.
K 0, C'd 0, h (m) 0, Fonte: Própria (2019). Estes valores foram aplicados na fórmula geral, usando g = 10 m/s, obtendo a vazão observada, para fins comparativos calculou-se o erro médio percentual. Tabela 3. Vazão obtida pela fórmula geral e erro médio. Qesp (L/h) 3800 Qobs (L/h) 3505 ERRO (%) 8, Fonte: Própria (2019). A aplicação da fórmula apresentou um erro médio com valor significativo, porém menor que 10%, estando dentro de uma faixa aceitável. Orifício descarga livre As medidas do orifício de descarga livre foram realizadas de modo semelhante ao anterior, os valores estão dispostos na seguinte tabela: Tabela 4. Medidas de orifício de descarga livre. a (m) 0, b (m) 0, X (m) 0,
Fonte: Própria (2019). Para este orifício o valor de Cd utilizado foi de 0,51, pois a parede não é biselada, e foi considerado um bocal.
Fonte: Azevedo Netto (1998). Como nesta parte do experimento houve variação de vazão, foi possível obter um gráfico de VazãoxHmedidos e através deste, obteve-se uma equação do tipo Q = ah^b, os valores de h foram substituídos na equação para comparação entre a fórmula geral e o modo gráfico. Gráfico 1. QxH
PORTO, Rodrigo de Melo. Hidráulica Básica. 4. ed. São Carlos - Sp: Eesc - Usp, 2006. 540 p.
