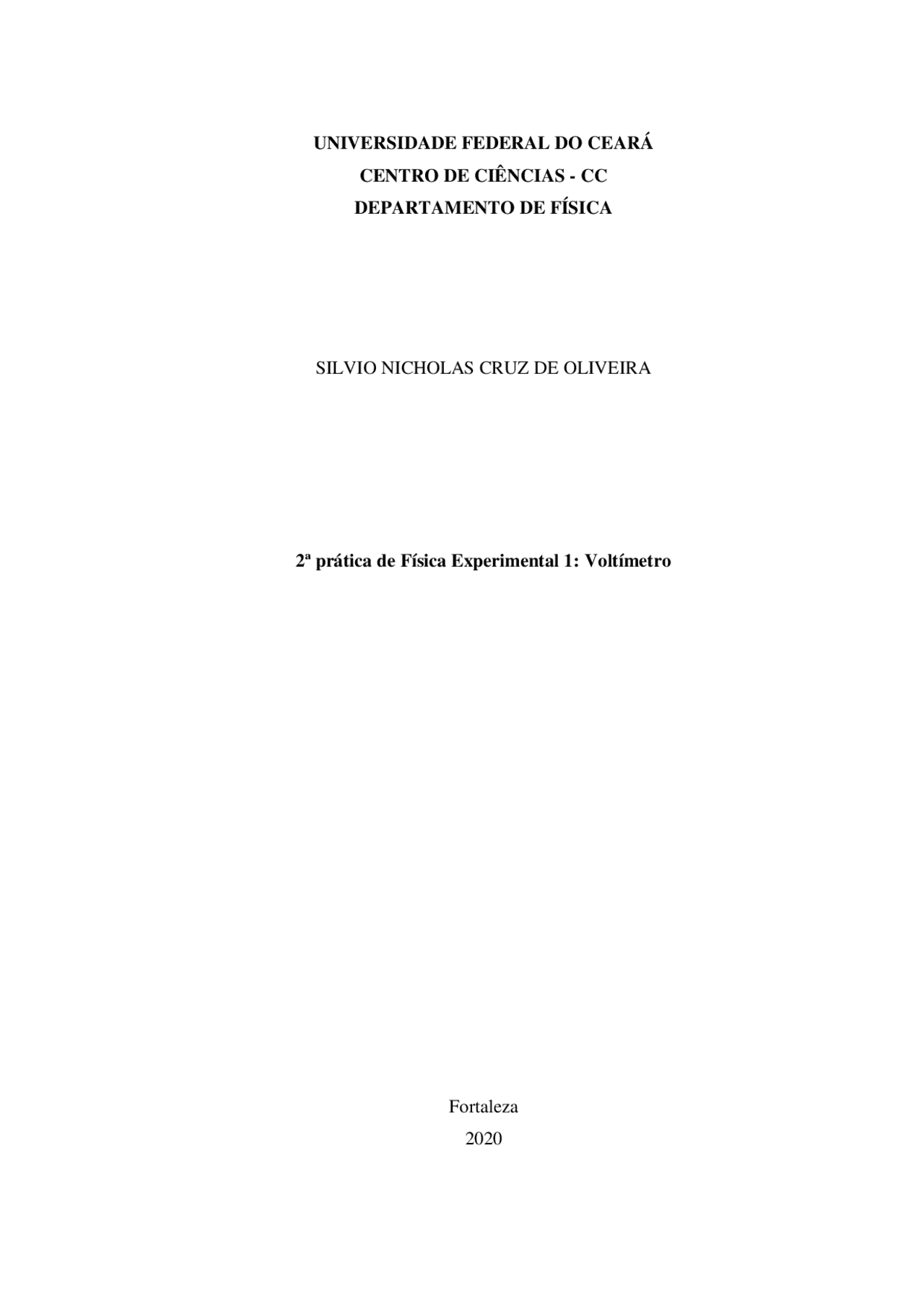

UNIVERSIDADE FEDERAL DO CEARÁ
CENTRO DE CIÊNCIAS - CC
DEPARTAMENTO DE FÍSICA
SILVIO NICHOLAS CRUZ DE OLIVEIRA
2ª prática de Física Experimental 1: Voltímetro
Fortaleza
2020
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Relatório sobre Voltímetro e outras Trabalhos em PDF para Física Experimental, somente na Docsity!

UNIVERSIDADE FEDERAL DO CEARÁ

CENTRO DE CIÊNCIAS - CC

DEPARTAMENTO DE FÍSICA

SILVIO NICHOLAS CRUZ DE OLIVEIRA

2 ª prática de Física Experimental 1: Voltímetro Fortaleza 2020

Procedimento Experimental: A prática sobre voltímetro foi desenvolvida a partir do uso de um multímetro (HYXDT830D) em que as pontas de prova foram conectadas as fontes de forma a medir a voltagem do sistema. Na primeira parte do experimento, a tensão de saída da fonte foi medida utilizando as pontas dos cabos no lado positivo e negativo do sistema. Para tanto, foi necessário ajustar a escala do voltímetro no máximo, para que não ocorresse o risco de o voltímetro queimar. A tensão do sistema foi ajustada para sua máxima capacidade, mensurada e anotada na tabela abaixo. Escala do Voltímetro Tensão Medida 1000 V 650 V Na segunda etapa do experimento, o circuito 2, formado por 4 resistores em série, alimentado por uma tensão contínua, tensão essa igual a 12 V. Cada ponto do circuito possui uma diferença de tensão e estes pontos foram mensurados e suas voltagens anotadas na tabela abaixo. VBC VBD VBE VBF VBG Valor Medido 1,23 V^ 3,60 V^ 7,21 V^ 12,00 V^ 12,00 V Escala Utilizada 20 V^ 20 V^ 20 V^ 20 V^ 20 V VAF VCD VDE VEF VFG Valor Medido 12,00 V 2,37 V 3,61 V 4,79 V 0,00 V Escala Utilizada 20 V 20 V 20 V 20 V 20 V Para V= VBC + VCD + VDE + VEF, a voltagem foi calculada através dos valores das medidas: V= 1,23 V + 2,37 V + 3,61 V + 4,79 V = 12 V O mesmo procedimento foi realizado para o circuito 3, desta vez a tensão foi ajustada para 100 V.

2 - O multímetro Minipa modelo ET-2042E apresenta as escalas mostradas ampliadas, para medidas de voltagem contínua e voltagem alternada. Indique e justifique escalas você utilizaria para: a) Verificar se uma determinada tomada de sua residência está funcionando adequadamente? Por se tratar de residências, o mais adequado é utilizar as escalas de voltagem alternada. Como as residências possuem a voltagem de 110V ou 220V, o correto a se utilizar é a escala de 600 V. Abaixo disso, com relação as voltagens de 220V, o multímetro pode ser danificado. b) Verificar se fonte de tensão do seu computador está fornecendo a tensão correta? Para medir a tensão do computador o ideal é utilizar as escalas de voltagem contínua. Caso a tensão não seja conhecida, utilizar a maior voltagem, que no caso deste multímetro é 1000 V, e ir diminuindo gradualmente até encontrar a real voltagem. 3 - Considere o circuito divisor de tensão a seguir: Um estudante mediu a diferença de potencial entre F e E e encontrou 12,7 V. Entre F e D encontrou 27,1 V, entre C e B encontrou 33,8 V. Qual a diferença de potencial entre E e D e entre D e C? E= VFE + VFD + VCB + 2V 80 = 12,7 + 27,1 + 33,8+ 2V 2V= 6, V= 3,2 V (Para VED e VDC)

4 - Ao medir uma tensão domiciliar (alternada) um voltímetro indicou 115 V. Qual a tensão de pico? Justifique. Vef = Vp/√ 2 115 V representa a tensão eficaz ou a tensão medida. 115= Vp/√ 2 O valor máximo de tensão de pico corresponde a Vp= 162,63 V 162,63 V o que significa dizer que a tensão alterna entre tensões de 115 V até 162,63 V numa tensão senoidal. . 5 - No circuito abaixo R1 = 1,5 kΩ e R2 = R3 = 820 Ω. Sabendo que a fonte está regulada em 10 V, determine a voltagem a que está submetido cada um dos resistores R1, R2 e R3. V1= E x R1/RT V2= E x R2/RT V3= 2,61 V V1= 10 x 0,47 V2= 10 x 0,261 R2=R3 logo V2=V V1= 4,7 V V2= 2,61 V
