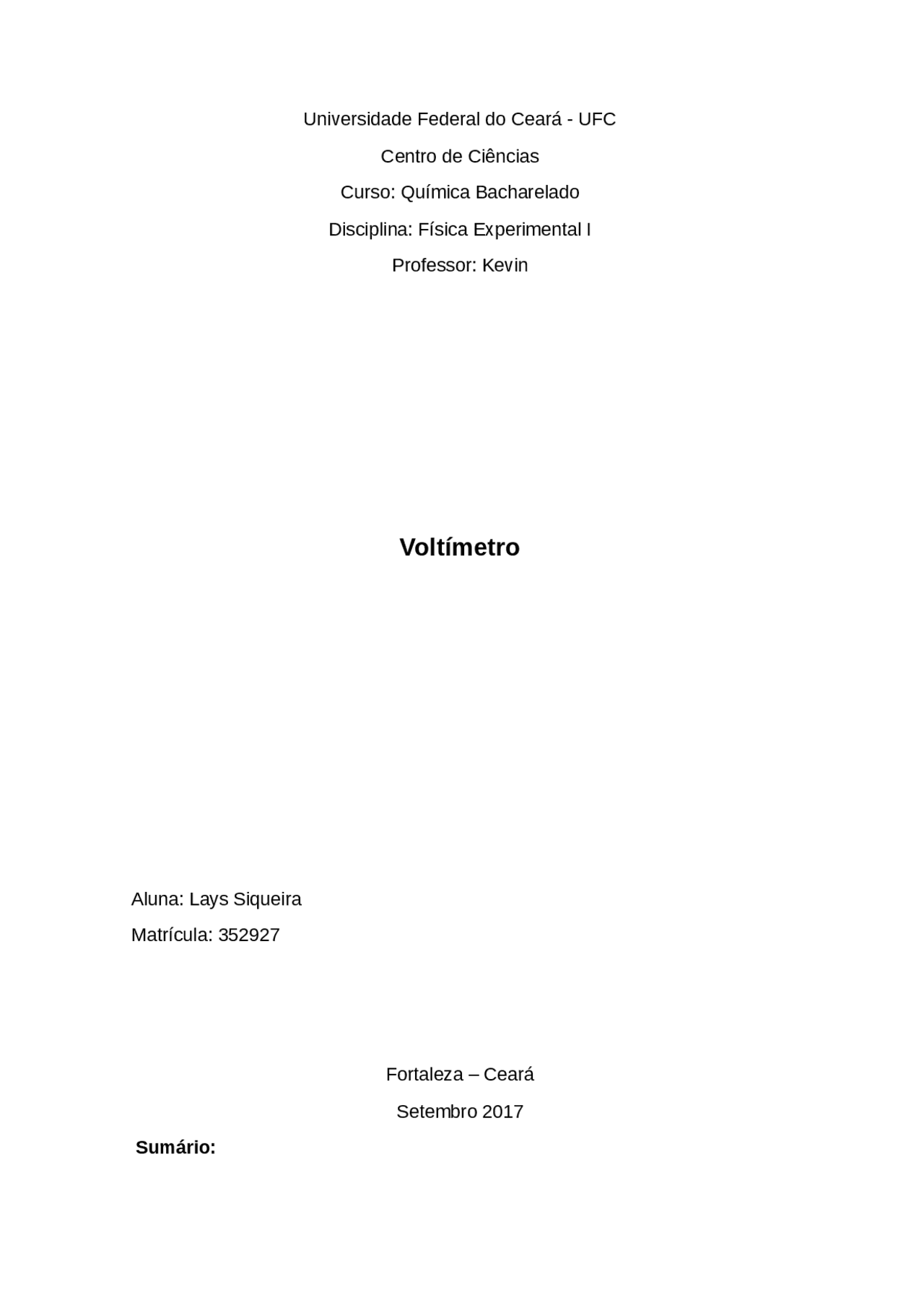

Universidade Federal do Ceará - UFC
Centro de Ciências
Curso: Química Bacharelado
Disciplina: Física Experimental I
Professor: Kevin
Voltímetro
Aluna: Lays Siqueira
Matrícula: 352927
Fortaleza – Ceará
Setembro 2017
Sumário:
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Aula 4 0 - Voltímetro
Tipologia: Notas de estudo
2017
1 / 10
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Aula 4 - Voltímetro e outras Notas de estudo em PDF para Cultura, somente na Docsity!
Universidade Federal do Ceará - UFC
Centro de Ciências
Curso: Química Bacharelado
Disciplina: Física Experimental I
Professor: Kevin
Voltímetro
Aluna: Lays Siqueira
Matrícula: 352927
Fortaleza – Ceará
Setembro 2017
Sumário:
Objetivos............................................................................................................
Material.............................................................................................................. Introdução Teórica. ...........................................................................................
Procedimento Experimental............................................................................... Questionário.......................................................................................................
06 Conclusão..........................................................................................................
Referências Bibliográficas.................................................................................
Objetivos:
- Utilizar o voltímetro digital para medir tensão;
- Montar e verificar como funciona um divisor de tensão.
Se sua resistência interna for muito alta, comparada às resistências do circuito, consideramos o aparelho como sendo ideal.
Os voltímetros podem medir tensões contínuas ou alternadas dependendo da qualidade do aparelho.
Tensão elétrica ou diferencial de potencial (ddp) é a diferença de potencial entre dois pontos. A tensão elétrica também pode ser explicada como a quantidade de energia gerada para movimentar uma carga elétrica. Vamos dar um exemplo de uma mangueira com água, a qual no ponto entre a entrada de água e a saída exista uma diferença na quantidade de água, essa diferença trata-se da ddp entre esses dois pontos. Já no condutor, por onde circula a carga de energia elétrica, a diferença entre o gerador (equipamento responsável por gerar energia) e o consumidor (que pode ser seu computador ou outro equipamento) é que simboliza qual é a tensão que existe nesse condutor.
Exemplos de geradores de tensão: as usinas hidrelétricas, pilhas e baterias.
Procedimento Experimental
- Procedimento 1 e 2 Anotou-se as escalas de leitura do Voltímetro para corrente contínua e corrente alternada.
Tabela1.1. Escalas DC
600 mV, 6V, 600V, 1000V
Tabela1.2. Escalas AC
6V, 60V, 600V e 750V
- Procedimento 3
Escolheu-se a escala de 600V e medimos a tensão máxima da fonte resultando em 11,94V.
- Procedimento 4
Ajustou-se a tensão da fonte na bancada em 10V e fez-se a verificação com o Voltímetro.
- Procedimento 5
Montou-se o circuito (conforme ilustração abaixo) com dois resistores de 1000Ω e E = 10V
- Procedimento 6
Colocou-se a chave seletora do Multímetro na escala de 20V (tensão contínua), e realizou-se as medidas das tensões sobre R1 (4,98) e R2 (5,01).
- Procedimento 7
Montou-se o circuito (conforme ilustração abaixo) com dois resistores de 3300 Ω.
Repetiu-se o mesmo procedimento 5, resultando em V1 = 4,99 e V2= 5,01.
- Procedimento 8
Repetiu-se o mesmo procedimento 5 e 6, com resistores de 1000Ω e 3300Ω resultando em V1 = 2,34 e V2= 7,66.
- Procedimento 9
Questionário
1)
6V 600V 12V
2)
i= P/U
Conclusão
Nesta prática, aprendeu-se a escolher a melhor escala para se medir tensão. Utilizou-se o Voltímetro digital para calcular a tensão de algumas associações, e pode-se perceber que os resultados não eram iguais com os da teoria, mas se aproximavam muito, estando todos dentro do limite de tolerância.
Verificamos também a divisão total da fonte ao se medir a tensão de dois resistores em série, comprovando pelo equação: V1+V2 = E. Durante o procedimento 10 não foi possível realizar a leitura
