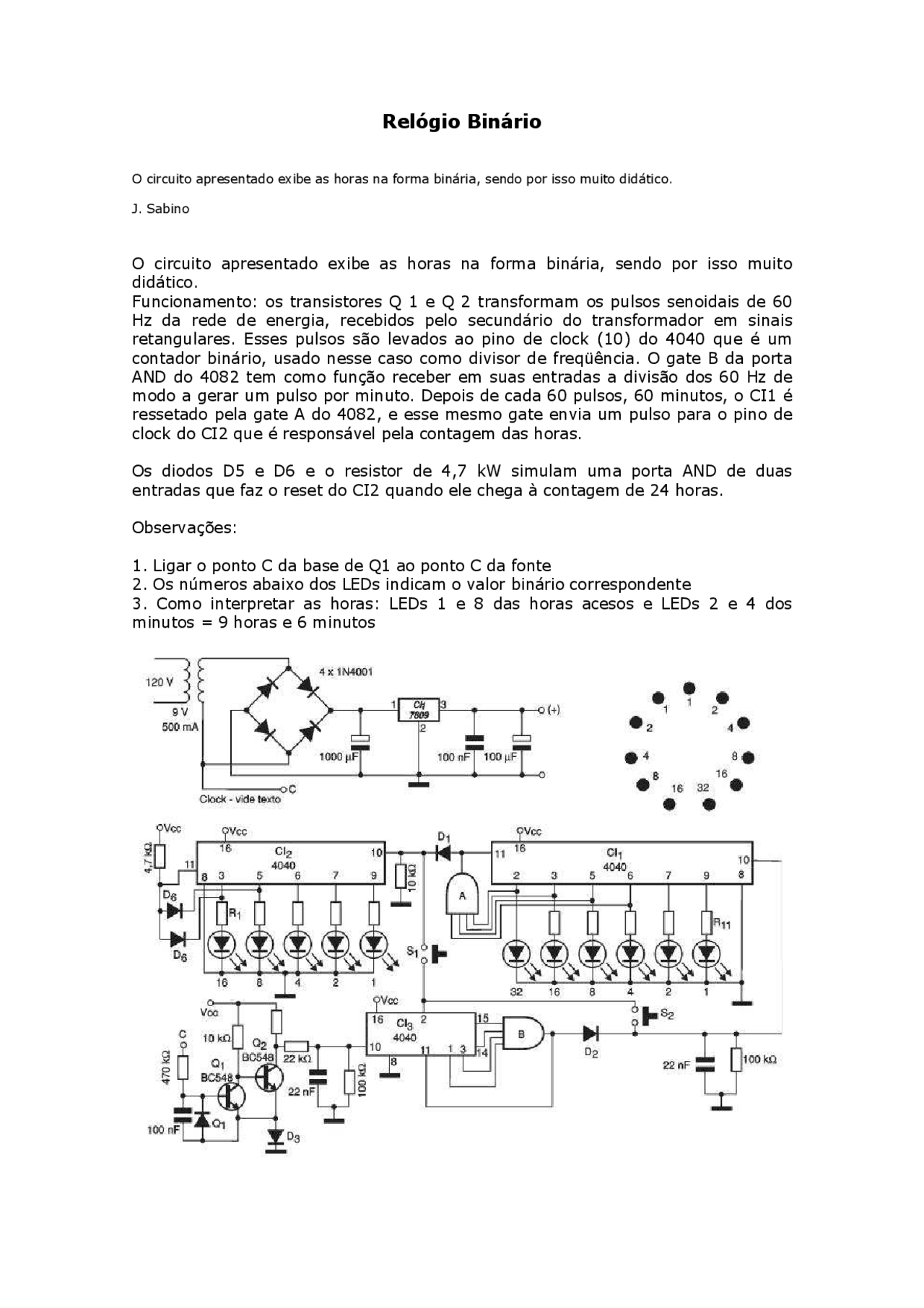

Relógio Binário
O circuito apresentado exibe as horas na forma binária, sendo por isso muito didático.
J. Sabino
O circuito apresentado exibe as horas na forma binária, sendo por isso muito
didático.
Funcionamento: os transistores Q 1 e Q 2 transformam os pulsos senoidais de 60
Hz da rede de energia, recebidos pelo secundário do transformador em sinais
retangulares. Esses pulsos são levados ao pino de clock (10) do 4040 que é um
contador binário, usado nesse caso como divisor de freqüência. O gate B da porta
AND do 4082 tem como função receber em suas entradas a divisão dos 60 Hz de
modo a gerar um pulso por minuto. Depois de cada 60 pulsos, 60 minutos, o CI1 é
ressetado pela gate A do 4082, e esse mesmo gate envia um pulso para o pino de
clock do CI2 que é responsável pela contagem das horas.
Os diodos D5 e D6 e o resistor de 4,7 kW simulam uma porta AND de duas
entradas que faz o reset do CI2 quando ele chega à contagem de 24 horas.
Observações:
1. Ligar o ponto C da base de Q1 ao ponto C da fonte
2. Os números abaixo dos LEDs indicam o valor binário correspondente
3. Como interpretar as horas: LEDs 1 e 8 das horas acesos e LEDs 2 e 4 dos
minutos = 9 horas e 6 minutos
pf2

Pré-visualização parcial do texto

Baixe Relógio binário e outras Notas de estudo em PDF para Mecatrônica, somente na Docsity!

Relógio Binário

O circuito apresentado exibe as horas na forma binária, sendo por isso muito didático.

J. Sabino

O circuito apresentado exibe as horas na forma binária, sendo por isso muito didático. Funcionamento: os transistores Q 1 e Q 2 transformam os pulsos senoidais de 60 Hz da rede de energia, recebidos pelo secundário do transformador em sinais retangulares. Esses pulsos são levados ao pino de clock (10) do 4040 que é um contador binário, usado nesse caso como divisor de freqüência. O gate B da porta AND do 4082 tem como função receber em suas entradas a divisão dos 60 Hz de modo a gerar um pulso por minuto. Depois de cada 60 pulsos, 60 minutos, o CI1 é ressetado pela gate A do 4082, e esse mesmo gate envia um pulso para o pino de clock do CI2 que é responsável pela contagem das horas.

Os diodos D5 e D6 e o resistor de 4,7 kW simulam uma porta AND de duas entradas que faz o reset do CI2 quando ele chega à contagem de 24 horas.

Observações:

  1. Ligar o ponto C da base de Q1 ao ponto C da fonte
  2. Os números abaixo dos LEDs indicam o valor binário correspondente
  3. Como interpretar as horas: LEDs 1 e 8 das horas acesos e LEDs 2 e 4 dos minutos = 9 horas e 6 minutos

Comentário:

Trata-se de montagem ideal para ser implementada como trabalho por alunos de cursos de Eletrônica Digital, pois ele explora diversas configurações importantes estudadas nesses cursos. Além disso, ele ajuda o montador a se acostumar com a leitura de valores binários, uma vez que em lugar de um mostrador comum temos a indicação digital através de LEDs.

  • Originalmente publicado na revista Eletrônica Total - Fora de Série - Ano 19 - N°132 - 2008.
