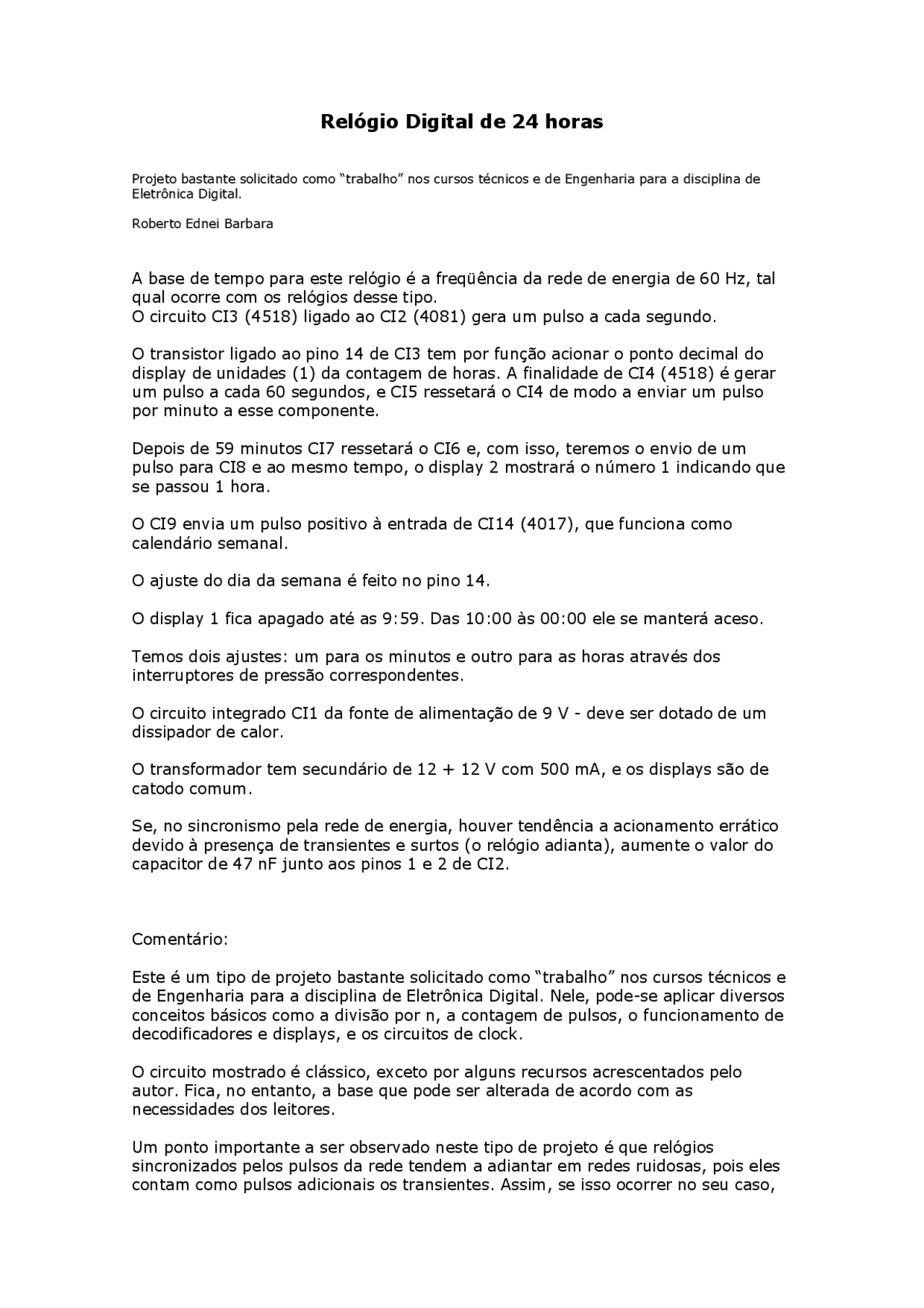

Relógio Digital de 24 horas
Projeto bastante solicitado como “trabalho” nos cursos técnicos e de Engenharia para a disciplina de
Eletrônica Digital.
Roberto Ednei Barbara
A base de tempo para este relógio é a freqüência da rede de energia de 60 Hz, tal
qual ocorre com os relógios desse tipo.
O circuito CI3 (4518) ligado ao CI2 (4081) gera um pulso a cada segundo.
O transistor ligado ao pino 14 de CI3 tem por função acionar o ponto decimal do
display de unidades (1) da contagem de horas. A finalidade de CI4 (4518) é gerar
um pulso a cada 60 segundos, e CI5 ressetará o CI4 de modo a enviar um pulso
por minuto a esse componente.
Depois de 59 minutos CI7 ressetará o CI6 e, com isso, teremos o envio de um
pulso para CI8 e ao mesmo tempo, o display 2 mostrará o número 1 indicando que
se passou 1 hora.
O CI9 envia um pulso positivo à entrada de CI14 (4017), que funciona como
calendário semanal.
O ajuste do dia da semana é feito no pino 14.
O display 1 fica apagado até as 9:59. Das 10:00 às 00:00 ele se manterá aceso.
Temos dois ajustes: um para os minutos e outro para as horas através dos
interruptores de pressão correspondentes.
O circuito integrado CI1 da fonte de alimentação de 9 V - deve ser dotado de um
dissipador de calor.
O transformador tem secundário de 12 + 12 V com 500 mA, e os displays são de
catodo comum.
Se, no sincronismo pela rede de energia, houver tendência a acionamento errático
devido à presença de transientes e surtos (o relógio adianta), aumente o valor do
capacitor de 47 nF junto aos pinos 1 e 2 de CI2.
Comentário:
Este é um tipo de projeto bastante solicitado como “trabalho” nos cursos técnicos e
de Engenharia para a disciplina de Eletrônica Digital. Nele, pode-se aplicar diversos
conceitos básicos como a divisão por n, a contagem de pulsos, o funcionamento de
decodificadores e displays, e os circuitos de clock.
O circuito mostrado é clássico, exceto por alguns recursos acrescentados pelo
autor. Fica, no entanto, a base que pode ser alterada de acordo com as
necessidades dos leitores.
Um ponto importante a ser observado neste tipo de projeto é que relógios
sincronizados pelos pulsos da rede tendem a adiantar em redes ruidosas, pois eles
contam como pulsos adicionais os transientes. Assim, se isso ocorrer no seu caso,
pf2

Pré-visualização parcial do texto

Baixe Relógio digital e outras Esquemas em PDF para Mecatrônica, somente na Docsity!

Relógio Digital de 24 horas

Projeto bastante solicitado como “trabalho” nos cursos técnicos e de Engenharia para a disciplina de Eletrônica Digital.

Roberto Ednei Barbara

A base de tempo para este relógio é a freqüência da rede de energia de 60 Hz, tal qual ocorre com os relógios desse tipo. O circuito CI3 (4518) ligado ao CI2 (4081) gera um pulso a cada segundo.

O transistor ligado ao pino 14 de CI3 tem por função acionar o ponto decimal do display de unidades (1) da contagem de horas. A finalidade de CI4 (4518) é gerar um pulso a cada 60 segundos, e CI5 ressetará o CI4 de modo a enviar um pulso por minuto a esse componente.

Depois de 59 minutos CI7 ressetará o CI6 e, com isso, teremos o envio de um pulso para CI8 e ao mesmo tempo, o display 2 mostrará o número 1 indicando que se passou 1 hora.

O CI9 envia um pulso positivo à entrada de CI14 (4017), que funciona como calendário semanal.

O ajuste do dia da semana é feito no pino 14.

O display 1 fica apagado até as 9:59. Das 10:00 às 00:00 ele se manterá aceso.

Temos dois ajustes: um para os minutos e outro para as horas através dos interruptores de pressão correspondentes.

O circuito integrado CI1 da fonte de alimentação de 9 V - deve ser dotado de um dissipador de calor.

O transformador tem secundário de 12 + 12 V com 500 mA, e os displays são de catodo comum.

Se, no sincronismo pela rede de energia, houver tendência a acionamento errático devido à presença de transientes e surtos (o relógio adianta), aumente o valor do capacitor de 47 nF junto aos pinos 1 e 2 de CI2.

Comentário:

Este é um tipo de projeto bastante solicitado como “trabalho” nos cursos técnicos e de Engenharia para a disciplina de Eletrônica Digital. Nele, pode-se aplicar diversos conceitos básicos como a divisão por n, a contagem de pulsos, o funcionamento de decodificadores e displays, e os circuitos de clock.

O circuito mostrado é clássico, exceto por alguns recursos acrescentados pelo autor. Fica, no entanto, a base que pode ser alterada de acordo com as necessidades dos leitores.

Um ponto importante a ser observado neste tipo de projeto é que relógios sincronizados pelos pulsos da rede tendem a adiantar em redes ruidosas, pois eles contam como pulsos adicionais os transientes. Assim, se isso ocorrer no seu caso,

recomendamos aumentar o valor do capacitor de 47 μF ligado ao pino 2 de CI para fazer sua filtragem. O melhor valor deve ser obtido experimentalmente.

  • Originalmente publicado na revista Eletrônica Total - Ano 19 - N°132 - 2008
