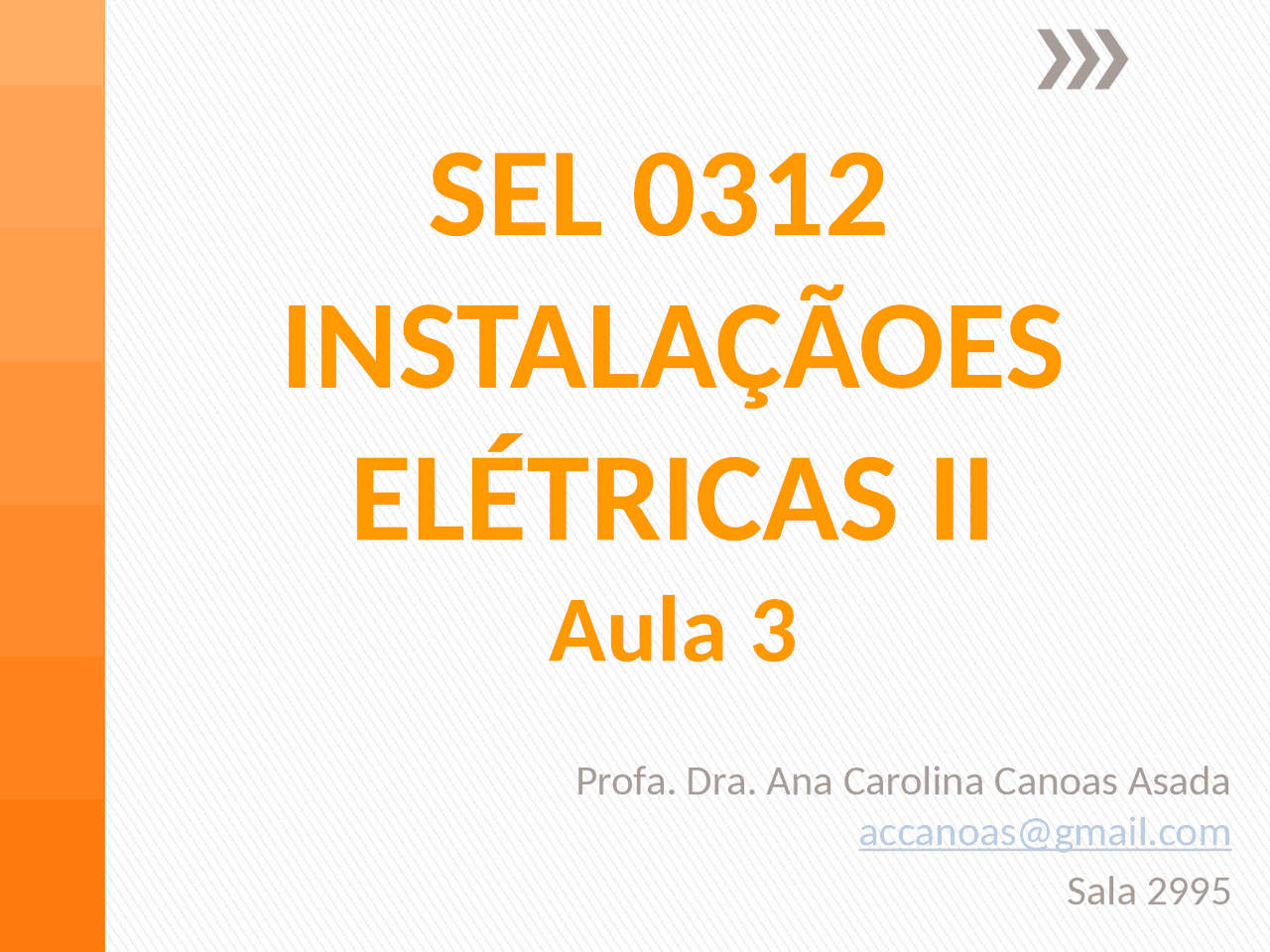

SEL 0312

INSTALAÇÃOES

ELÉTRICAS II

Aula 3

Profa. Dra. Ana Carolina Canoas Asada [email protected] Sala 2995

» Demanda de Potência:

˃ (^) Durante um intervalo de tempo normalmente de 15 min e é faturada pelo maior valor medido durante o período de fornecimento (mensal), ou o valor contratado.

» Consumo de Energia:

˃ (^) Corresponde ao valor acumulado pelo uso da potência elétrica disponibilizada ao consumidor ao longo de um período de consumo (mensal). Instalações Elétricas II Determinação da Tarifa Média de uma Instalação Industrial

» Tensão de Fornecimento (ANEEL – Resolução 414

- Art 12): ˃ (^) I. Tensão secundária em rede aérea: Carga instalada igual ou inferior a 75 kW; ˃ (^) II. Tensão primária de distribuição inferior a 69 kV: Carga instalada superior a 75 kW e a demanda igual ou inferior a 2500 kW; ˃ (^) III. Tensão primária de distribuição igual ou superior a 69 kV: Demanda superior a 2500 kW. Instalações Elétricas II Determinação da Tarifa Média de uma Instalação Industrial

Instalações Elétricas II Determinação da Tarifa Média de uma Instalação Industrial Azul: aplicada às unidades consumidoras do grupo A, caracterizada por tarifas diferenciadas de consumo de energia elétrica e de demanda de potência, de acordo com as horas de utilização do dia; Verde: aplicada às unidades consumidoras do grupo A, caracterizada por tarifas diferenciadas de consumo de energia elétrica, de acordo com as horas de utilização do dia, assim como de uma única tarifa de demanda de potência; Convencional Binômia: aplicada às unidades consumidoras do grupo A caracterizada por tarifas de consumo de energia elétrica e demanda de potência, independentemente das horas de utilização do dia. Esta modalidade será extinta a partir da revisão tarifária da distribuidora;

» Postos Tarifários

» (^) Os postos tarifários são definidos para permitir a contratação e o faturamento da energia e da demanda de potência diferenciada ao longo do dia, conforme as diversas modalidades tarifárias. A regulamentação consta na Resolução Normativa ANEEL - REN nº 414/2010: » (^) Horário de ponta refere-se ao período composto por 3 (três) horas diárias consecutivas definidas pela distribuidora considerando a curva de carga de seu sistema elétrico, aprovado pela ANEEL para toda a área de concessão, com exceção feita aos sábados, domingos, e feriados nacionais. » (^) Horário fora de ponta refere-se ao período composto pelo conjunto das horas diárias consecutivas e complementares àquelas definidas no horário de ponta e intermediário (no caso da Tarifa Branca). Instalações Elétricas II Determinação da Tarifa Média de uma Instalação Industrial

» Preço médio

Instalações Elétricas II Determinação da Tarifa Média de uma Instalação Industrial

𝑐𝑚

× 730

TD – tarifa de demanda TC – tarifa de consumo Fcm – fator de carga (mensal) Pme – preço médio

Instalações Elétricas II Exemplo de Aplicação 3

» (^) Uma indústria de pequeno porte, ligado em 13,8kV, apresenta uma significativa regularidade no consumo e demanda de energia elétrica ao longo do ano. O consumo médio mensal foi de 73.920 kWh e a demanda média faturada foi de 200kW. Determinar o valor do preço médio da energia, sabendo-se que a mesma pertence ao grupo tarifário A4 - convencional Instalações Elétricas II Exemplo de Aplicação 4
