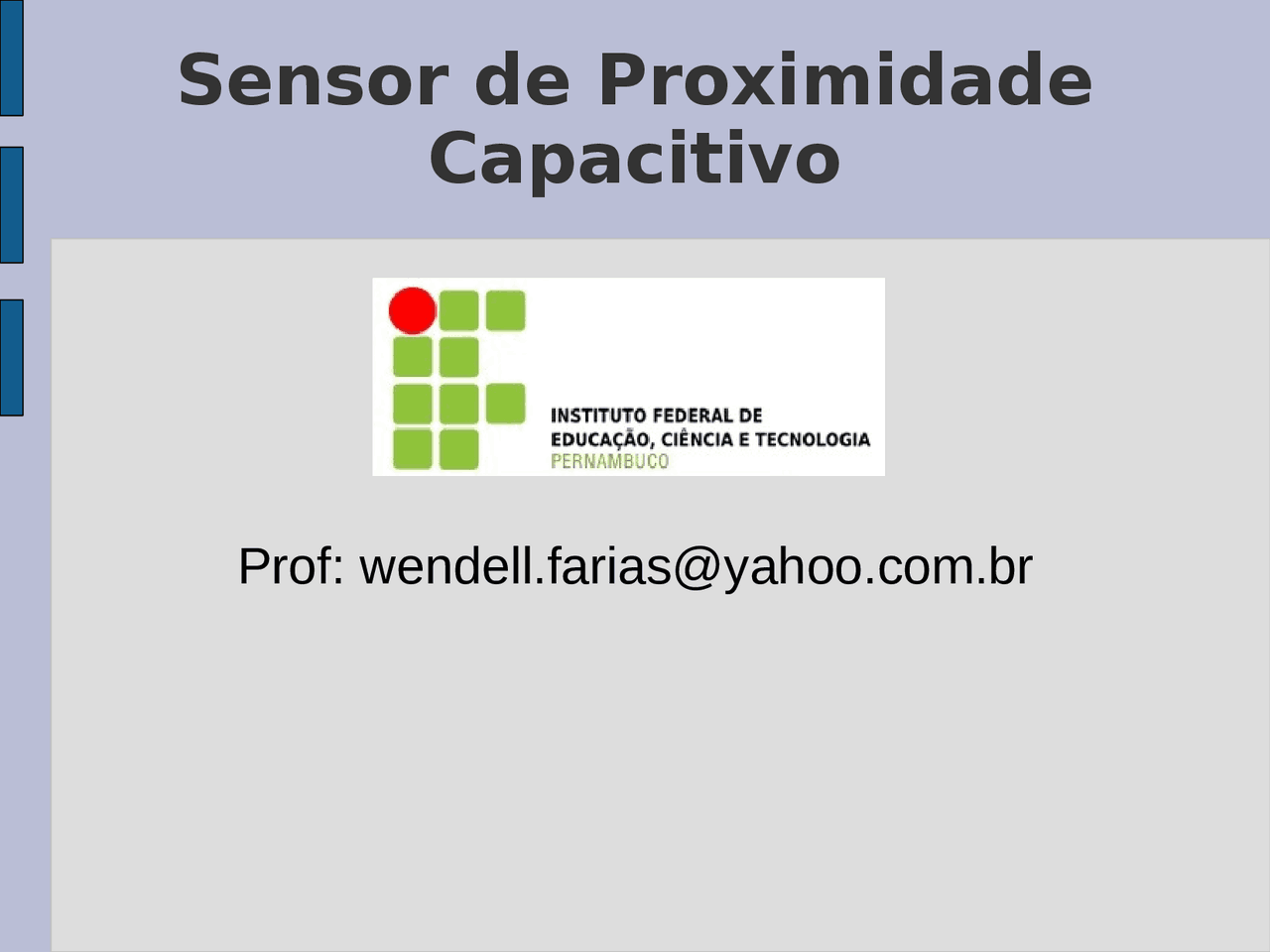

Sensor de Proximidade
Capacitivo
Prof: [email protected]
Objetivos
- Familiarizar com tipo de sensores;
- Verificar o funcionamento de sensor capacitivo.
Sensores de proximidade
capacitivos
Os sensores de proximidade capacitivos detectam a aproximação de materiais orgânicos, plásticos, pós, madeiras, vidros, papéis, metais etc. Princípio de funcionamento – Baseia-se na geração de um campo eletromagnético de alta frequência que é desenvolvido na face sensora.
Sensores de proximidade
capacitivos
Na figura a seguir está mostrado exemplo de conexão de um sensor de aproximação de modelos para corrente contínua.
Distância sensora (S)
È a distância em que, aproximando-se o acionador da face sensora, o sensor muda de estado da saída.
Distância sensora nominal
(Sn)
É a distância sensora teórica, a qual utiliza o alvo padrão como acionamento e não considera as variações causadas pela industrialização, temperatura de operação e tensão de alimentação. O valor em que os sensores de proximidade capacitivos são especificados. Obs: E possível ajustar.
Distância sensora efetiva
(Su)
Valor influenciado pela temperatura de operação, e possui um desvio máximo de 10% sobre a distancia sensor real (Sr). 0,9 Sr < = Su < = 1,1 Sr, ou seja, 0,81 Sn, = Su< = 1, Sn
Distância sensora
operacional (As)
É a distância em que seguramente pode-se operar considerando-se todas as variações de industrialização e variação de temperatura. 0 < = As , = 0,81 Sn
Histerese
É a característica do efeito existente entre o acionamento de desacionamento do sensor quando o alvo metálico se aproxima da face sensora e se afasta da face sensora. Este efeito é expresso em porcentagem da distância sensora (exemplo = 3%). É importante que exista a histerese entre o ponto de acionamento e desacionamento do sensor para que no caso de uma possível vibração do sensor ocasione uma oscilação na saída do acionador.
