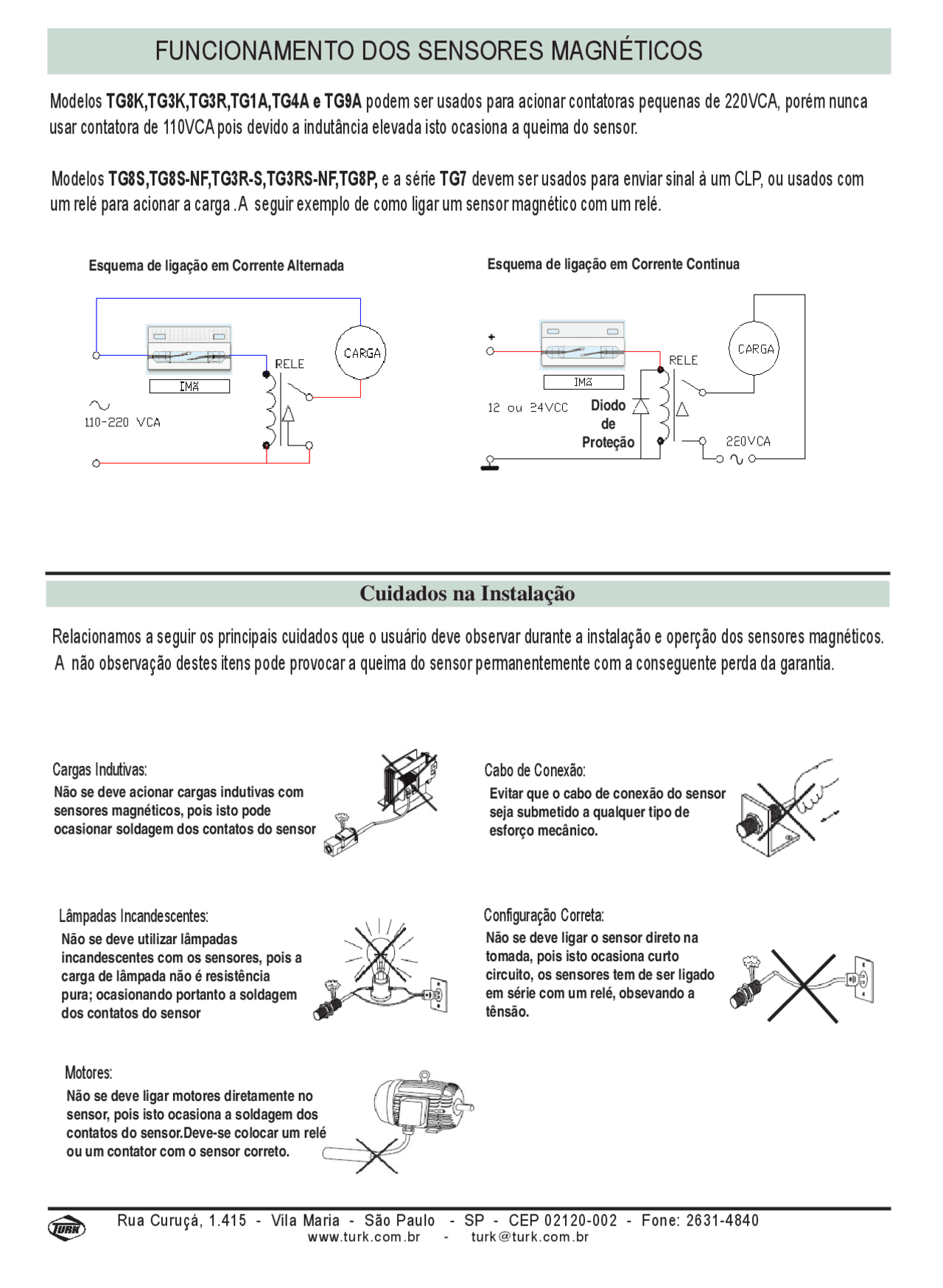

FUNCIONAMENTO DOS SENSORES MAGNÉTICOS
Cuidados na Instalação
Cabo de Conexão:
Evitar que o cabo de conexão do sensor
seja submetido a qualquer tipo de
esforço mecânico.
Configuração Correta:
Não se deve ligar o sensor direto na
tomada, pois isto ocasiona curto
circuito, os sensores tem de ser ligado
em série com um relé, obsevando a
tênsão.
Lâmpadas Incandescentes:
Não se deve utilizar lâmpadas
incandescentes com os sensores, pois a
carga de lâmpada não é resistência
pura; ocasionando portanto a soldagem
dos contatos do sensor
Motores:
Não se deve ligar motores diretamente no
sensor, pois isto ocasiona a soldagem dos
contatos do sensor.Deve-se colocar um relé
ou um contator com o sensor correto.
Cargas Indutivas:
Não se deve acionar cargas indutivas com
sensores magnéticos, pois isto pode
ocasionar soldagem dos contatos do sensor
Relacionamos a seguir os principais cuidados que o usuário deve observar durante a instalação e operção dos sensores magnéticos.
A não observação destes itens pode provocar a queima do sensor permanentemente com a conseguente perda da garantia.
Modelos TG8K,TG3K,TG3R,TG1A,TG4A e TG9A podem ser usados para acionar contatoras pequenas de 220VCA, porém nunca
Modelos TG8S,TG8S-NF,TG3R-S,TG3RS-NF,TG8P, e a série TG7 devem ser usados para enviar sinal à um CLP, ou usados com
usar contatora de 110VCA pois devido a indutância elevada isto ocasiona a queima do sensor.
um relé para acionar a carga .A seguir exemplo de como ligar um sensor magnético com um relé.
Esquema de ligação em Corrente Alternada Esquema de ligação em Corrente Continua
Diodo
de
Proteção
