O basico sobre sensor
Tipologia: Notas de estudo
1 / 12
Esta página não é visível na pré-visualização
Não perca as partes importantes!

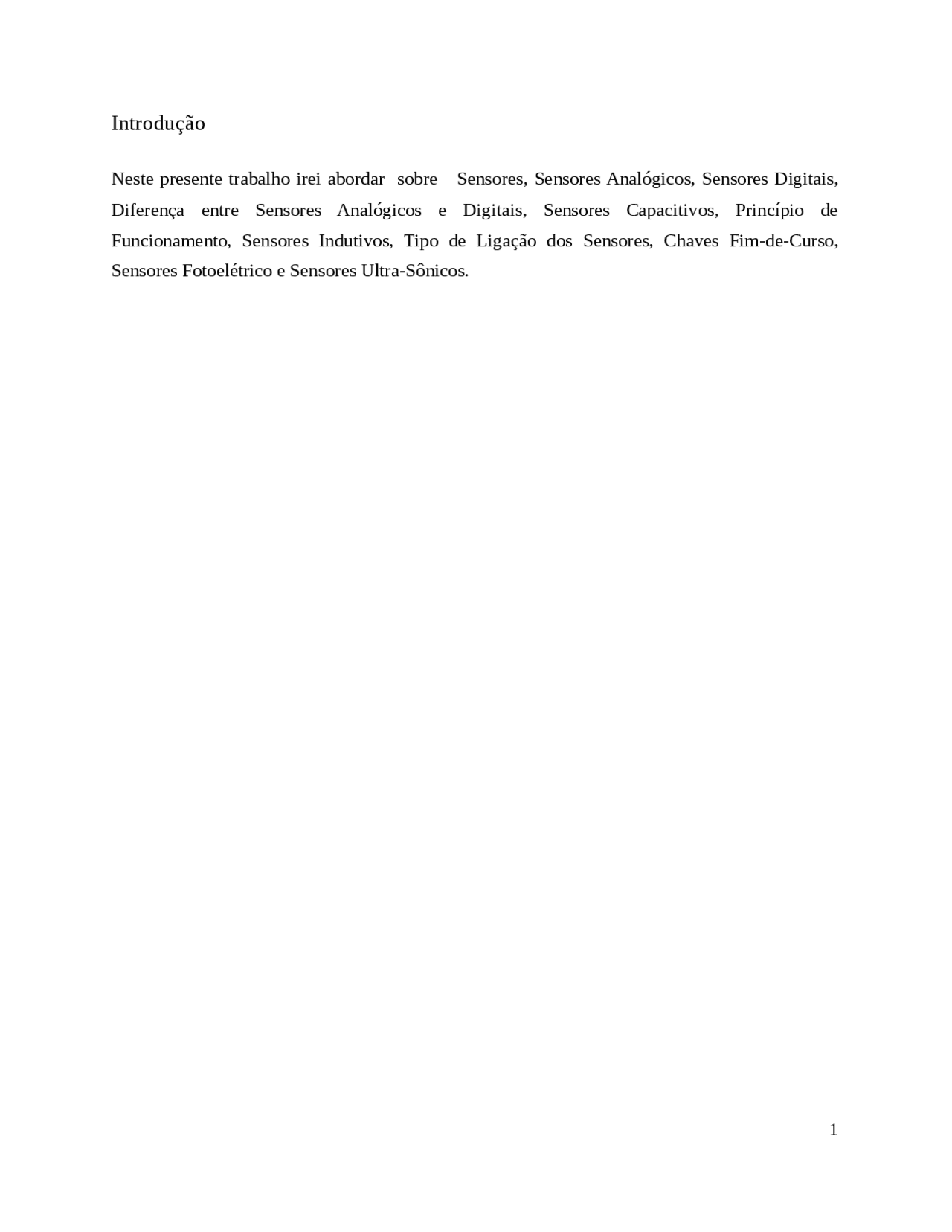

Neste presente trabalho irei abordar sobre Sensores, Sensores Analógicos, Sensores Digitais, Diferença entre Sensores Analógicos e Digitais, Sensores Capacitivos, Princípio de Funcionamento, Sensores Indutivos, Tipo de Ligação dos Sensores, Chaves Fim-de-Curso, Sensores Fotoelétrico e Sensores Ultra-Sônicos.
Sensores
São dispositivos que mudam seu comportamento sob a ação de uma grandeza física, podendo fornecer diretamente ou indiretamente um sinal que indica esta grandeza. Quando operam diretamente, convertendo uma forma de energia neutra, são chamados transdutores. Os de operação indireta alteram suas propriedades, como a resistência, a capacitância ou a indutância, sob ação de uma grandeza, de forma mais ou menos proporcional. O sinal de um sensor pode ser usado para detectar e corrigir desvios em sistemas de controle, e nos instrumentos de medição, que freqüentemente estão associados aos SC de malha aberta (não automáticos), orientando o usuário.
Os sensores normalmente convertem um valor físico em sinal elétrico. Os sensores podem ser divididos de acordo com o tipo de sinal de saída em sensores analógicos e digitais.
Sensores Analógicos – os sensores analógicos geram um sinal elétrico de saída de acordo com a mudança contínua do valor da variável física. Esta relação não necessariamente é linear, mas sempre indica o valor da variável física. Sensores analógicos sempre oferecem mais informações que sensores digitais;
Sensores Digitais – os sensores digitais geram dois diferentes sinais de saída, ou seja, “on” ou “off”. A mudança de um estado para outro ocorre para um valor específico da variável física, e este valor pode normalmente ser ajustado.
Diferença entre Sensores Analógicos e Digitais
SENSORES MAGNÉTICOS, INDUTIVOS E CAPACITIVOS Existem diversos métodos de detecção de posição usados atualmente na indústria, desde os mais antigos (chaves fim-de-curso) aos mais modernos.
Exemplo de Circuito do sensor de proximidade magnético reed
Sensores Indutivos Os sensores de proximidade indutivos são amplamente utilizados nos dias de hoje. Muitas das aplicações onde eram empregadas chaves fim-de-curso passaram a optar pelos sensores indutivos devido a sua detecção sem contato e alta vida útil.
Princípio de Funcionamento
Os sensores de proximidade indutivos funcionam gerando um campo eletromagnético à sua frente. Eles consistem de uma bobina sobre um núcleo de ferrite, um oscilador, um circuito de disparo de sinais de comando e um circuito de saída. Quando um objeto-alvo metálico ferroso ou não-ferroso penetra no campo, a perda de energia ocasionada pelas correntes de fuga no objeto resulta numa amplitude de oscilação menor. O circuito de disparo então reconhece esta mudança específica de amplitude e, dependendo da magnitude da mudança, gera um sinal de comando para o circuito de saída (dispositivo de estado sólido).
A maioria dos sensores indutivos disponíveis no mercado é para a detecção de presença ou ausência, mas também se pode encontrar modelos que possuem uma saída analógica proporcional à distância do objeto à face sensora.
Sensores Capacitivos Os sensores de proximidade capacitivos são dispositivos capazes de detectar a presença de objetos plásticos, líquidos, orgânicos e também os metálicos detectados pelos sensores indutivos.
Princípio de Funcionamento Eles funcionam gerando um campo eletrostático criado por um oscilador controlado por capacitor, e detectando mudanças neste campo causadas por um alvo que se aproxima da face ativa.
Tipo de Ligação dos Sensores
Alimentação Alternada Se a alimentação disponível for corrente alternada poderemos encontrar sensores a 2 fios ou a 3 fios. O primeiro tem a vantagem da facilidade de instalação, pois o sensor é ligado em série com a carga. Caso o sensor escolhido não tenha a opção de alimentação em corrente alternada, poderá ser usada uma fonte para sensores.
Alimentação Contínua Se a alimentação disponível for corrente contínua, usualmente 10 a 30 VCC, também teremos a opção de ligação a 2fios ou a 3 fios. No caso de ligação a 3 fios tornase importante verificar o tipo de entrada da carga (PLC ou circuito eletrônico): se ele possuir entrada positiva deverá ser usado um sensor PNP, mas se a entrada for negativa, o sensor deve ser NPN.
Sensores Conectados em Série
Os detectores podem ser conectados em série com uma carga. Para o funcionamento adequado em conjunto, a tensão de carga deve ser menor ou igual à mínima tensão de alimentação menos as quedas de tensão ao longo dos detectores de proximidade conectados em série. Nesse caso, a carga é acionada para todos os sensores em “on”.
Sensores conectados em série Sensores Conectados em Paralelo
Os detectores podem ser conectados em paralelo para energizar uma carga. A soma das máximas correntes de fuga dos sensores conectados em paralelo deve ser menor que a corrente máxima para o estado DESLIGADO do dispositivo de carga. O diodo acrescido destina-se a manter a função individual de cada sensor. Nesse caso, a carga é acionada para qualquer dos sensores em “on”.
Sensores Fotoelétrico
Sensores Fotoelétrico
Principais Tipos:
Sensores Ultra-Sônicos
Utilizam ondas sonoras de alta freqüência para detectar objetos.
Sensores Ultra-Sônicos
Princípio de Funcionamento. O emisssor envia impulsos ultrasônicos sobre o objeto analisado. As ondas sonoras voltam ao detetor depois de um certo tempo, proporcional a distância.
Sensores e Transdutores
TRANSDUTORES 0 principio de funcionamento dos transdutores está baseado na variação de um sinal elétrico, gerada devido a variação de um parâmetro físico.
Bibliografia Referencias
