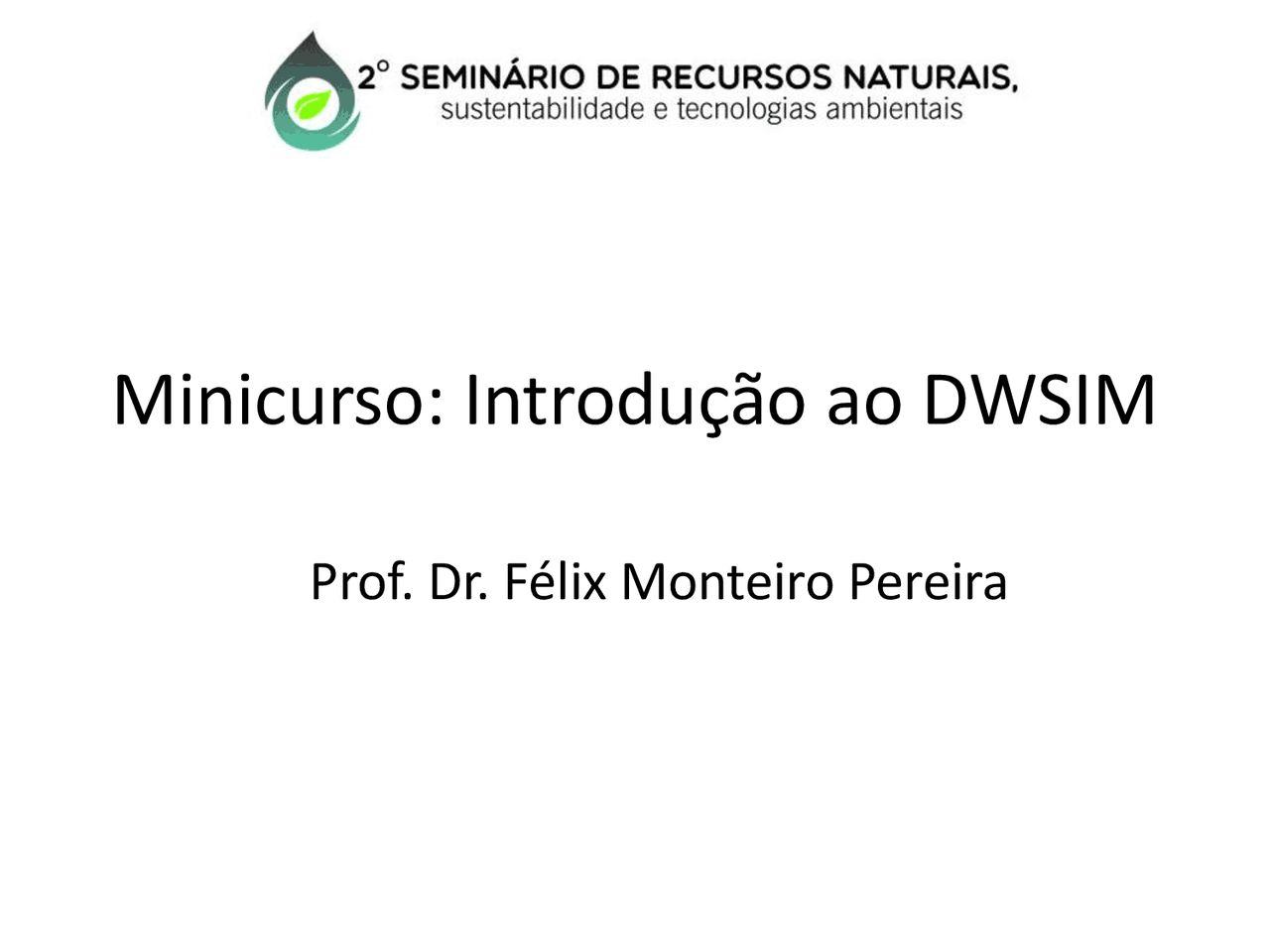

Minicurso: Introdução ao DWSIM

Prof. Dr. Félix Monteiro Pereira

O DWSIM pode ser obtido na página do desenvolvedor: http://dwsim.inforside.com.br/wiki/index.php?title=Downloads

Tutorial:

http://dwsim.inforside.com.br/wiki/index.php?title=Category:Tutorials

Para iniciar a utilização do DWSIM vamos considerar a destilação flash 100 mol/s de uma mistura equimolar de etanol-água entrando em um aquecedor a 298K e 101325Pa, saindo do aquecedor e entrando no separador (flash) a 353 K e 101325 Pa.

Passos para implementação no simulador:

1. Abra o DWSIM e clique em Nova Simulação.

2. No assistente de configuração da simulação clique em próximo, digite o nome do primeiro componente (etanol) em procurar e adicione o componente, depois repita o procedimento para o segundo componente (água).

4. Adicione um pacote de propriedades adequado ao problema (por exemplo UNIQUAC ) e clique em próximo.

5. Selecione um algoritmo adequado ao problema (por exemplo, loops aninhados equilíbrio líquido-vapor) e clique em |Próximo|.

7. Para verificar o pacote termodinâmico faça um gráfico de equilíbrio líquido-vapor clicando em |Utilitários| e em seguida em |Calcular|.

8. Feche o gráfico, arraste um aquecedor para o fluxograma e configure como na figura. (Obs. É importante que cada processo convirja individualmente antes de adicionar um novo processo

10. Com um clique em alimentação no fluxograma, altere a temperatura para 353 K e o fluxo molar para 100 mol/s.

11. Arraste um Vaso Separador G-L para o fluxograma e selecione F0 para a Corrente de Entrada (1), digite V0 para a saída de vapor e L0 para a saída de líquido.

Operação de Ajuste

Considere a destilação flash 1000 mol/s de uma mistura equimolar de etanol água entrando no separador a 101325 Pa. Deseja-se calcular o valor de temperatura para o qual a fração molar de etanol na corrente de vapor seja igual a 0,60. Para casos desse tipo deve-se utilizar a função ajuste, a fim de evitar o tedioso processo de tentativa e erro utilizado para testar o valor da temperatura que faça com que a fase vapor a 101325 Pa saia com uma fração molar de etanol de 0,60.

A fim de simplificar, vamos partir da última simulação realizada.

1. Abra a última simulação realizada e clique em recalcular tudo.

Operação de Ajuste

2. Arraste a função de ajuste para o fluxograma e configure conforme apresentado na aba Propriedades da figura.

Operação de Ajuste

4. Verifique o resultado.

Operação de Reciclo

Considere que, na destilação flash de 1000 mol/s de uma mistura equimolar de etanol água entrando no separador a 101325 Pa. Deseja-se aumentar o fluxo de vapor com fração molar de etanol de 0,60 (do exemplo anterior) utilizando um segundo tambor de flash na saída de líquido, a fim de recuperar o etanol contido nessa fase. Existem várias formas de se realizar esse procedimento, sendo uma delas apresentada a seguir.

1. Abra a última simulação realizada e peça para recalcular tudo.
