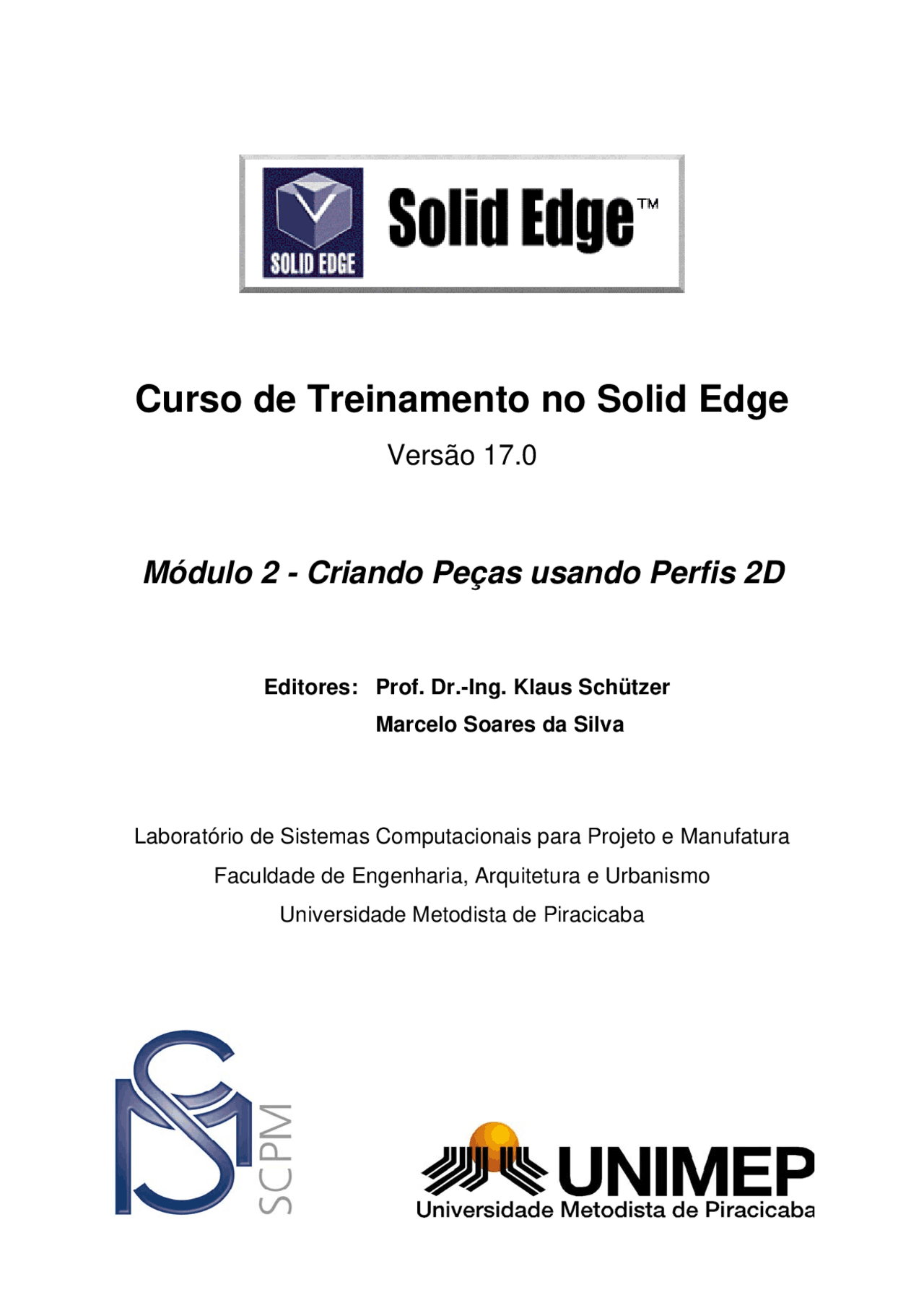

Curso de Treinamento no Solid Edge

Versão 17.0

Módulo 2 - Criando Peças usando Perfis 2D

Editores: Prof. Dr.-Ing. Klaus Schützer

Marcelo Soares da Silva

Laboratório de Sistemas Computacionais para Projeto e Manufatura

Faculdade de Engenharia, Arquitetura e Urbanismo

Universidade Metodista de Piracicaba

Descubra Notas de estudo de Engenharia Mecânica Universidade Federal de Minas Gerais (UFMG)

Documentos relacionados

(1)

Módulo 1 2013 Introdução ao Solid Edge

solid edge modulo 1

Apostila solid edge st

Prova escrita Solid Edge

PARAFUSO DO SOLID EDGE

SOLID EDGE PART Notas de Aula

Solid Edge - Apostila - v17

Apostila-Equipe-CAD-Solid -Edge

Pré-visualização parcial do texto

Baixe Solid Edge v17-Módulo II e outras Notas de estudo em PDF para Engenharia Mecânica, somente na Docsity!

Curso de Treinamento no Solid Edge

Versão 17.

Módulo 2 - Criando Peças usando Perfis 2D

Editores: Prof. Dr.-Ing. Klaus Schützer

Marcelo Soares da Silva

Laboratório de Sistemas Computacionais para Projeto e Manufatura

Faculdade de Engenharia, Arquitetura e Urbanismo

Universidade Metodista de Piracicaba

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^1)

4 Criando uma Peça com uso de croqui - Sketch^1

No próximo exercício você criará um suporte mostrado na figura abaixo através do sketch (desenho de um perfil). Você usará então estes perfis para construir features individuais do modelo sólido.

Abra o ambiente Solid Part
Na Barra de Feature , selecione o comando Sketch^2.

(^1) Esta apostila foi desenvolvida para uso exclusivo acadêmico em disciplinas que utilizem o sistema CAD Solid Edge, não devendo ser utilizada em cursos de treinamento para empresas, ou cursos afins, sem o prévio consentimento dos autores deste material e dos representantes do software no Brasil. A presente apostila se encontra em desenvolvimento e toda contribuição para o aperfeiçoamento 2 deste material será muito bem vinda. Envie suas sugestões para o email: [email protected]. Na apresentação deste exemplo estará sendo adotada a seguinte convenção: os comandos a serem selecionados estão apresentados em azul, itálico e negrito, por exemplo Sketch ; os nomes das barras de comando (veja Capítulo 1) estão apresentadas em itálico, por exemplo Barra de Feature

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^3)

Mova o cursor do mouse para cima mantendo o centro do círculo alinhado com o plano de referência, com mostrado na figura abaixo.

Atenção: não coloque o centro sobre o ponto final do eixo vertical!

Selecione o comando Line.
Mova o mouse para a direita do plano de referência vertical até o ponto final do

plano de referência horizontal. Certifique-se que o símbolo ponto final está exibido.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^4)

Mova o mouse para a direita e clique para colocar o primeiro ponto da linha, assim a linha fica alinhada com o plano de referência horizontal.

Atenção: não coloque o ponto sobre o ponto final do eixo vertical!

Mova o mouse para cima e clique para colocar o segundo ponto da linha.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^6)

Selecione o comando Line.
Mova o cursor do mouse no ponto final da linha à direita e clique para colocar o primeiro ponto da linha.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^7)

Mova o cursor do mouse para o lado direito do círculo. Quando os símbolos

ponto no elemento e tangente forem exibidos, clique para colocar a linha.

Clique o botão direito do mouse uma vez para voltar ao comando Line. Repita os mesmos passos para colocar outra a linha como mostrado abaixo.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^9)

Selecione o comando Distance Between
Na Barra de Fita , certifique-se que o tipo de cota seja Horizontal/Vertical.
Coloque a cota a partir da linha inferior até a última linha criada no perfil. Colocada a primeira cota não reinicie o comando.

Atenção: o valor que aparece na cota da figura é o resultante do posicionamento! Não há necessidade de alterar o valor da cota para o apresentado na figura.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^10)

Continue com o comando Distance Between e selecione o vértice entre a linha vertical à direita e a linha inclinada. Depois que o vértice foi selecionado, note que ambas as cotas empilhadas e alinhadas podem ser colocadas, baseadas onde você posiciona o mouse. Posicione o mouse à direita da primeira cota para colocar a cota seqüencialmente.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^12)

Mova o mouse para a direita e coloque a cota como mostrado abaixo.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^13)

Selecione o comando Smart Dimension.
Selecione a linha inferior do perfil e coloque a cota de largura.
Ainda com o comando Smart Dimension , selecione o círculo e coloque a cota de diâmetro.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^15)

Na Barra Principal selecione o comando Save.
Irá aparecer a janela de propriedades , clique OK.
Na caixa de diálogo Save As , digite Suporte no campo File name.
Verifique se o campo Save in está preparado para salvar na raiz *D:*.
Selecione o comando Save na caixa de diálogo para salvar o arquivo.
Selecione o comando Sketch novamente. Selecione o plano de referência x - y plane como mostrado abaixo.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^16)

Selecione o comando Circle by Center e digite 20 mm no campo Diameter.
Coloque quatro círculos aproximadamente como abaixo.
Selecione o comando Smart Dimension.
Selecione um dos círculos e coloque a cota de diâmetro.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^18)

Selecione o comando Distance Between.
Coloque as cotas internas usando o plano de referência como origem das cotas, e as cotas externas usando o centro de cada círculo. Lembre-se de pressionar o botão direito do mouse para reinicializar o comando Distance Between quando estiver mudando das cotas horizontais para as verticais.
Use o Select Tool para editar as cotas com os valores mostrados abaixo.

para Projeto e ManufaturaProf. Dr.-Ing. K. Schützer FEAU - UNIMEP (^19)

Selecione o comando Return para fechar a janela do Sketch 2D.
Selecione o comando Finish para sair do ambiente Sketch.
Salve o Arquivo.
Clique com o botão direito do mouse sobre o Sketch 2 no EdgeBar. O menu de atalho é exibido. Selecione a opção Hide (esconder) para esconder o display do Sketch 2.
