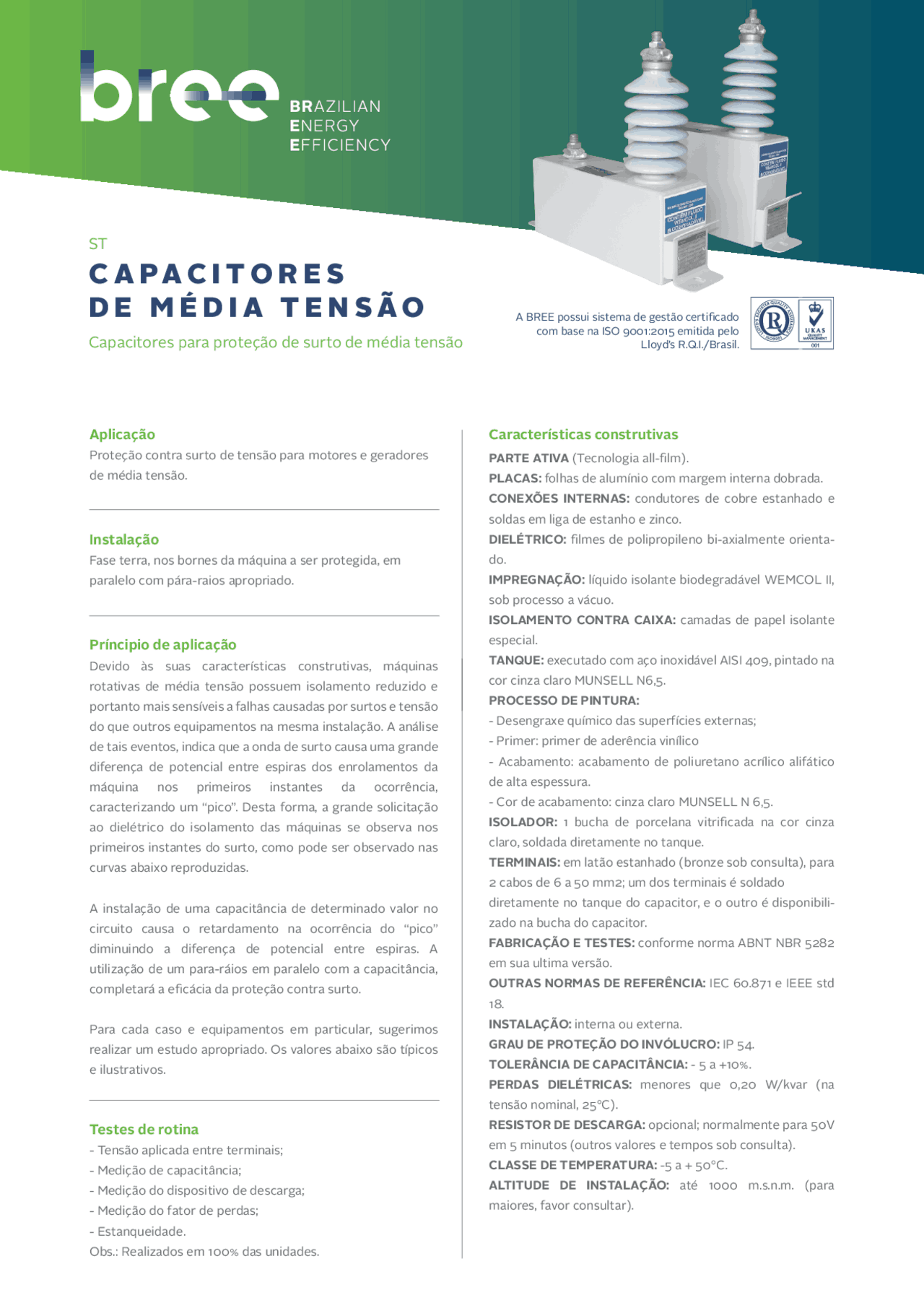

A BREE possui sistema de gestão certificado
com base na ISO 9001:2015 emitida pelo
Lloyd’s R.Q.I./Brasil.
Características construtivas
PARTE ATIVA (Tecnologia all-film).
PLACAS: folhas de alumínio com margem interna dobrada.
CONEXÕES INTERNAS: condutores de cobre estanhado e
soldas em liga de estanho e zinco.
DIELÉTRICO: filmes de polipropileno bi-axialmente orienta-
do.
IMPREGNAÇÃO: líquido isolante biodegradável WEMCOL II,
sob processo a vácuo.
ISOLAMENTO CONTRA CAIXA: camadas de papel isolante
especial.
TANQUE: executado com aço inoxidável AISI 409, pintado na
cor cinza claro MUNSELL N6,5.
PROCESSO DE PINTURA:
- Desengraxe químico das superfícies externas;
- Primer: primer de aderência vinílico
- Acabamento: acabamento de poliuretano acrílico alifático
de alta espessura.
- Cor de acabamento: cinza claro MUNSELL N 6,5.
ISOLADOR: 1 bucha de porcelana vitrificada na cor cinza
claro, soldada diretamente no tanque.
TERMINAIS: em latão estanhado (bronze sob consulta), para
2 cabos de 6 a 50 mm2; um dos terminais é soldado
diretamente no tanque do capacitor, e o outro é disponibili-
zado na bucha do capacitor.
FABRICAÇÃO E TESTES: conforme norma ABNT NBR 5282
em sua ultima versão.
OUTRAS NORMAS DE REFERÊNCIA: IEC 60.871 e IEEE std
18.
INSTALAÇÃO: interna ou externa.
GRAU DE PROTEÇÃO DO INVÓLUCRO: IP 54.
TOLERÂNCIA DE CAPACITÂNCIA: - 5 a +10%.
PERDAS DIELÉTRICAS: menores que 0,20 W/kvar (na
tensão nominal, 25°C).
RESISTOR DE DESCARGA: opcional; normalmente para 50V
em 5 minutos (outros valores e tempos sob consulta).
CLASSE DE TEMPERATURA: -5 a + 50°C.
ALTITUDE DE INSTALAÇÃO: até 1000 m.s.n.m. (para
maiores, favor consultar).
ST
Príncipio de aplicação
Devido às suas características construtivas, máquinas
rotativas de média tensão possuem isolamento reduzido e
portanto mais sensíveis a falhas causadas por surtos e tensão
do que outros equipamentos na mesma instalação. A análise
de tais eventos, indica que a onda de surto causa uma grande
diferença de potencial entre espiras dos enrolamentos da
máquina nos primeiros instantes da ocorrência,
caracterizando um “pico”. Desta forma, a grande solicitação
ao dielétrico do isolamento das máquinas se observa nos
primeiros instantes do surto, como pode ser observado nas
curvas abaixo reproduzidas.
A instalação de uma capacitância de determinado valor no
circuito causa o retardamento na ocorrência do “pico”
diminuindo a diferença de potencial entre espiras. A
utilização de um para-ráios em paralelo com a capacitância,
completará a eficácia da proteção contra surto.
Para cada caso e equipamentos em particular, sugerimos
realizar um estudo apropriado. Os valores abaixo são típicos
e ilustrativos.
Instalação
Fase terra, nos bornes da máquina a ser protegida, em
paralelo com pára-raios apropriado.
Aplicação
Proteção contra surto de tensão para motores e geradores
de média tensão.
Testes de rotina
- Tensão aplicada entre terminais;
- Medição de capacitância;
- Medição do dispositivo de descarga;
- Medição do fator de perdas;
- Estanqueidade.
Obs.: Realizados em 100% das unidades.
CAPACITORES
DE MÉDIA TENSÃO
Capacitores para proteção de surto de média tensão
pf2
