Tutorial

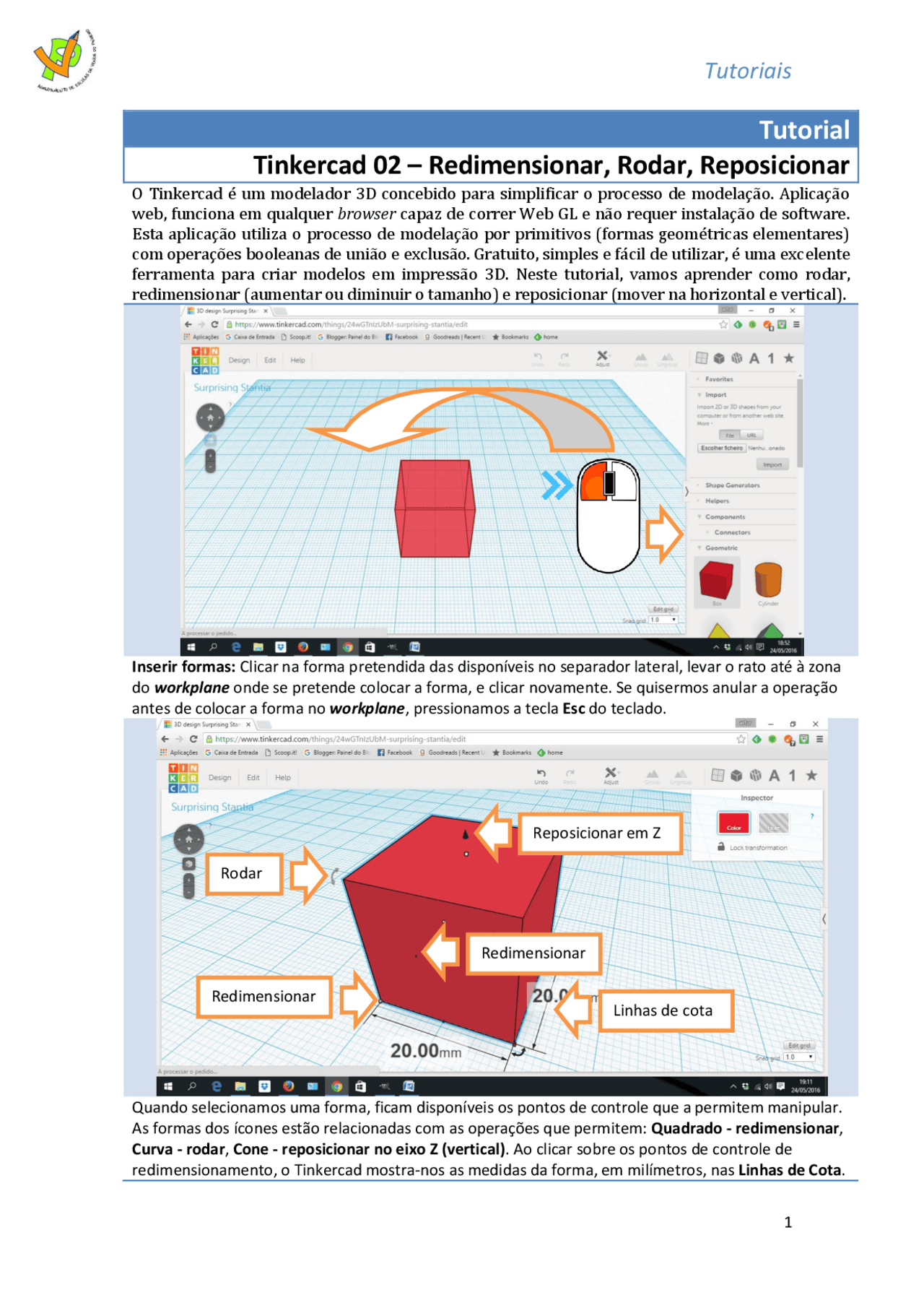

Tinkercad 02 – Redimensionar, Rodar, Reposicionar
O Tinkercad é um modelador 3D concebido para simplificar o processo de modelação. Aplicação web, funciona em qualquer browser capaz de correr Web GL e não requer instalação de software. Esta aplicação utiliza o processo de modelação por primitivos (formas geométricas elementares) com operações booleanas de união e exclusão. Gratuito, simples e fácil de utilizar, é uma excelente ferramenta para criar modelos em impressão 3D. Neste tutorial, vamos aprender como rodar, redimensionar (aumentar ou diminuir o tamanho) e reposicionar (mover na horizontal e vertical).
Inserir formas: Clicar na forma pretendida das disponíveis no separador lateral, levar o rato até à zona do workplane onde se pretende colocar a forma, e clicar novamente. Se quisermos anular a operação antes de colocar a forma no workplane , pressionamos a tecla Esc do teclado.
Quando selecionamos uma forma, ficam disponíveis os pontos de controle que a permitem manipular. As formas dos ícones estão relacionadas com as operações que permitem: Quadrado - redimensionar , Curva - rodar , Cone - reposicionar no eixo Z (vertical). Ao clicar sobre os pontos de controle de redimensionamento, o Tinkercad mostra-nos as medidas da forma, em milímetros, nas Linhas de Cota.
Rodar
Redimensionar
Redimensionar
Reposicionar em Z
Linhas de cota
A quadrícula milimétrica do Workplane auxilia-nos a posicionar as formas com mais rigor.
Podemos deformar, redimensionando , a forma no seu comprimento e largura clicando num dos pontos de controle nos vértices e arrastando-o com o rato. As linhas de cota mostram-nos em tempo real as medidas da operação.
Se pressionarmos a tecla Shift do teclado enquanto clicamos e arrastamos um ponto de controle, a forma é redimensionada proporcionalmente nos três eixos (comprimento, largura, altura).
Posicionar na quadrícula
Redimensionar
Redimensionar em proporção
Para rodar , clicamos nos pontos de controle de rotação. O Tinkercad mostra-nos um transferidor que permite controlar o ângulo de rotação. Existe um ponto de rotação para cada um dos eixos.
Para rodar , clicamos com o botão e movemos o rato na direção desejada.
Para rodar , clicamos com o botão e movemos o rato na direção desejada.
Rodar no eixo X
Rodar no eixo Y
Rodar no eixo Z
Há duas formas de rodar no Tinkercad: de octante em octante , rodando sempre em incrementos de 22.5o. Basta clicar no ponto de rotação e rodar com o rato. Assim conseguimos rodar a peça nos ângulos mais comuns (45o, 90o, etc.).
Podemos rodar livremente, controlando com precisão o ângulo de rotação pretendido. Para aceder a este modo de rotação, clicamos no ponto de rotação e arrastamos o rato para fora, antes de rodar. O transferidor do Tinkercad aumenta de tamanho e permite-nos rodar livremente a peça.
Reposicionar : para mover a forma no workplane (no plano horizontal), clicamos sobre o objeto e movemos com o rato. O Tinkercad mostra-nos em tempo real, nas linhas de cota , as medidas a que se afasta da posição original.
Rodar em 22.5o
Rodar livremente
Linhas de cota
