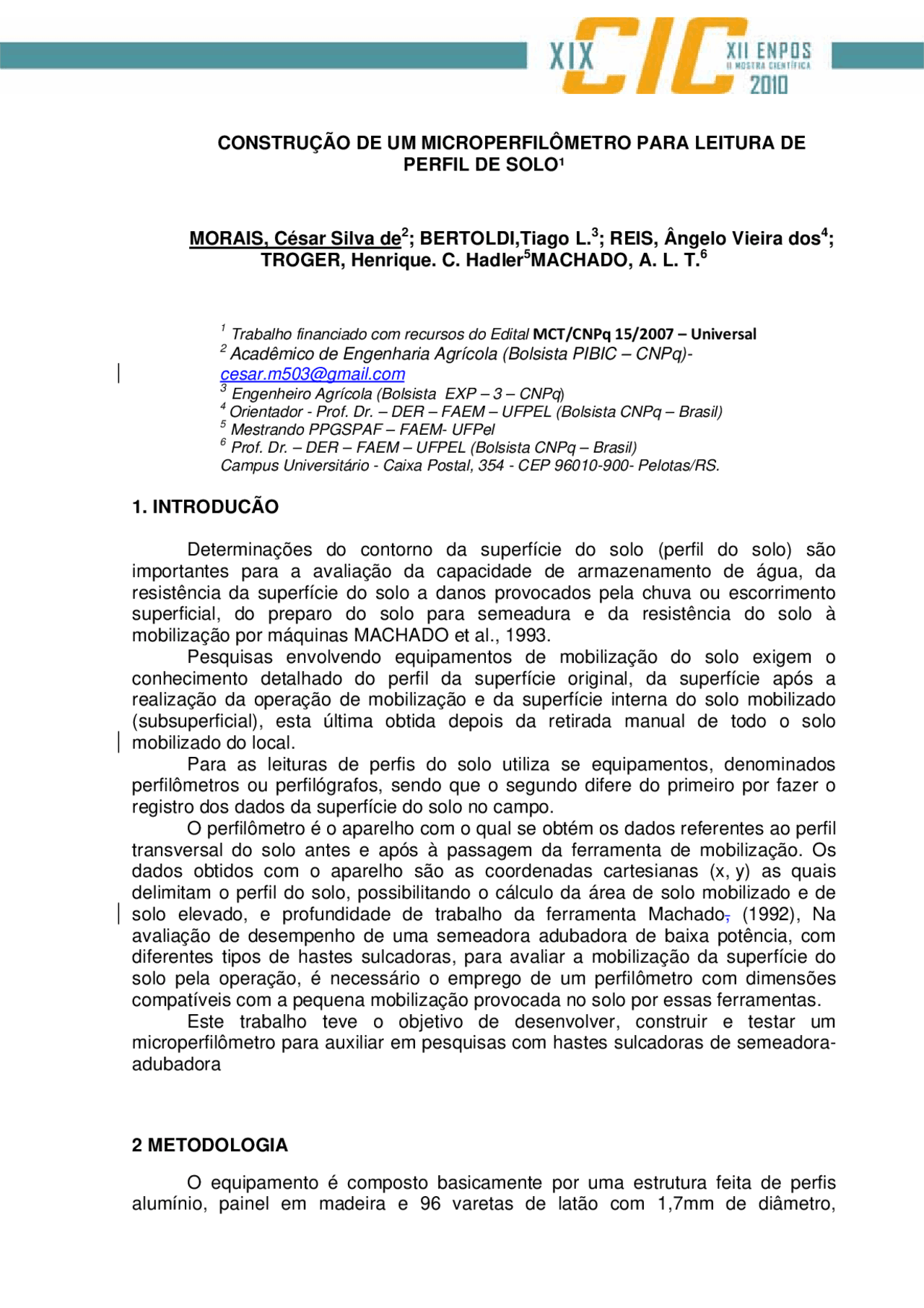

CONSTRUÇÃO DE UM MICROPERFILÔMETRO PARA LEITURA DE
PERFIL DE SOLO¹
MORAIS, César Silva de 2 ; BERTOLDI,Tiago L.^3 ; REIS, Ângelo Vieira dos^4 ; TROGER, Henrique. C. Hadler^5 MACHADO, A. L. T. 6
(^1) Trabalho financiado com recursos do Edital MCT/CNPq 15/2007 – Universal (^2) Acadêmico de Engenharia Agrícola (Bolsista PIBIC – CNPq)- [email protected] (^3) Engenheiro Agrícola (Bolsista EXP – 3 – CNPq ) (^4) Orientador - Prof. Dr. – DER – FAEM – UFPEL (Bolsista CNPq – Brasil) (^5) Mestrando PPGSPAF – FAEM- UFPel (^6) Prof. Dr. – DER – FAEM – UFPEL (Bolsista CNPq – Brasil) Campus Universitário - Caixa Postal, 354 - CEP 96010-900- Pelotas/RS.
1. INTRODUCÃO
Determinações do contorno da superfície do solo (perfil do solo) são importantes para a avaliação da capacidade de armazenamento de água, da resistência da superfície do solo a danos provocados pela chuva ou escorrimento superficial, do preparo do solo para semeadura e da resistência do solo à mobilização por máquinas MACHADO et al., 1993. Pesquisas envolvendo equipamentos de mobilização do solo exigem o conhecimento detalhado do perfil da superfície original, da superfície após a realização da operação de mobilização e da superfície interna do solo mobilizado (subsuperficial), esta última obtida depois da retirada manual de todo o solo mobilizado do local. Para as leituras de perfis do solo utiliza se equipamentos, denominados perfilômetros ou perfilógrafos, sendo que o segundo difere do primeiro por fazer o registro dos dados da superfície do solo no campo. O perfilômetro é o aparelho com o qual se obtém os dados referentes ao perfil transversal do solo antes e após à passagem da ferramenta de mobilização. Os dados obtidos com o aparelho são as coordenadas cartesianas (x, y) as quais delimitam o perfil do solo, possibilitando o cálculo da área de solo mobilizado e de solo elevado, e profundidade de trabalho da ferramenta Machado, (1992), Na avaliação de desempenho de uma semeadora adubadora de baixa potência, com diferentes tipos de hastes sulcadoras, para avaliar a mobilização da superfície do solo pela operação, é necessário o emprego de um perfilômetro com dimensões compatíveis com a pequena mobilização provocada no solo por essas ferramentas. Este trabalho teve o objetivo de desenvolver, construir e testar um microperfilômetro para auxiliar em pesquisas com hastes sulcadoras de semeadora- adubadora
2 METODOLOGIA
O equipamento é composto basicamente por uma estrutura feita de perfis alumínio, painel em madeira e 96 varetas de latão com 1,7mm de diâmetro,
possuindo dimensão de 612,0 mm de largura, 690,0 mm de altura e 38,0 mm de profundidade. As varetas foram distribuídas com espaçamento de 4,0 mm entre essas. A largura efetiva de medição é de 383,0 mm, o que corresponde à distância entre as varetas localizadas nas extremidades do microperfilômetro. A profundidade máxima de leitura do perfilômetro é de 390,0 mm, esses valores são superiores à largura das ponteiras sulcadoras normalmente empregadas, as quais não ultrapassam 30,0 mm de largura; e 200,0 mm de profundidade. Para efetuar a leitura da coordenada y do perfil mobilizado, foi colocada por trás das varetas no painel de madeira, uma folha de papel milimetrado com marcações de profundidade mais reforçadas, equidistantes de 50,0 mm, facilitando a mensuração. Na parte superior do equipamento foi adaptado um nível de bolha, com o intuito de garantir o nivelamento do equipamento no momento das leituras. A leitura das coordeandas (x e y) foi feita através de imagem digital, realizada com câmera fotográfica marca Olympus modelo X-840, com resolução de 8. megapixel com zoom óptico de 5x e lentes AF zoom 6.2-31.0mm 1:3.2-4.8, com todas as imagens feitas sem o emprego de zoom. O microperfilômetro testado no por meio da medição dos perfis de solo produzidos pela passagem do conjunto haste-ferramenta mostrado na Fig. 1, num solo classificado como Planossolo hidromórfico, de textura Franca e com teor de água de 0,133 kg.kg -^.
Figura 1: Vista em perspectiva do conjunto haste-ponteira utilizado para abrir o sulco de semeadura.
A primeira amostragem foi executada antes da passagem da haste sulcadora e a segunda após a passagem desta ferramenta, no mesmo local. Para garantir que as amostragens fossem realizadas no mesmo local, utilizou-se duas estacas de madeira, uma de cada lado do local previsto para abertura do sulco. O microperfilômetro foi posicionado transversalmente ao futuro sulco e fotografado, anotando-se nãos dados da repetição e do tratamento. Realizou-se a passagem da semeadora e posicionou-se novamente o aparelho na posição anteriormente utilizada a fim de se fazer o registro do perfil do solo mobilizado após a passagem do sulcador. Por fim, retirou-se manualmente todo solo mobilizado do sulco, tomando- se o cuidado de não alterar o perfil e repetiu-se o processo para a obtenção do perfil de solo mobilizado sub-superficialmente (figura 2). De posse dos dados foram montados gráficos, no sentido de se proceder as avaliações necessárias.
Figura 4: Fotos dos perfis de solo e gráfico de cálculo das áreas em programa de CAD Considerando um ganho em precisão significativo para leitura de sulcos feitos por hastes sulcadoras de semeadoras. Na Tabela 1 são apresentados os valores da área mobilizada de solo pela haste, utilizando o micro perfilômetro proposto.
Tabela1: Área de solo mobilizada pelo sulcador (cm²). Parâmetro Área (cm^2 ) R1 110, R2 115, R3 135, R4 119, média 120, dp 10, cv (%) 8,
4 CONCLUSÕES
O microperfilômetro apresentou resolução e precisão que permitiram um
adequado detalhamento da leitura dos perfis de solo executados pelo trabalho das
hastes sulcadoras de semeadoras.
O uso de fotografias digitais para a realização das leituras associadas ao emprego do software de CAD facilitaram sobremaneira a obtenção da área de solo
mobilizado.
5 REFERÊNCIAS
Bernardi, É.C. et al; Construção de um perfilômetro desmontável de baixo
custo. IN : CONGRESSO DE INICIAÇÃO CIENTÍFICA,12. Pelotas RS, 2003.
MACHADO, A. L. T. Influência do formato da borda de corte no desempenho das ponteiras de escarificadores. Campinas, 1992, 129pg. Dissertação (Mestrado em Engenharia Agrícola). Universidade estadual de Campinas, 1992. Machado, R. L. T. Turatti & A. S. Alonço. 1993. Construção e utilização de um perfilômetro. IN: CONGRESSO BRASILEIRO DE CIÊNCIA DO SOLO, 24. p. 171-72. Resumos.
