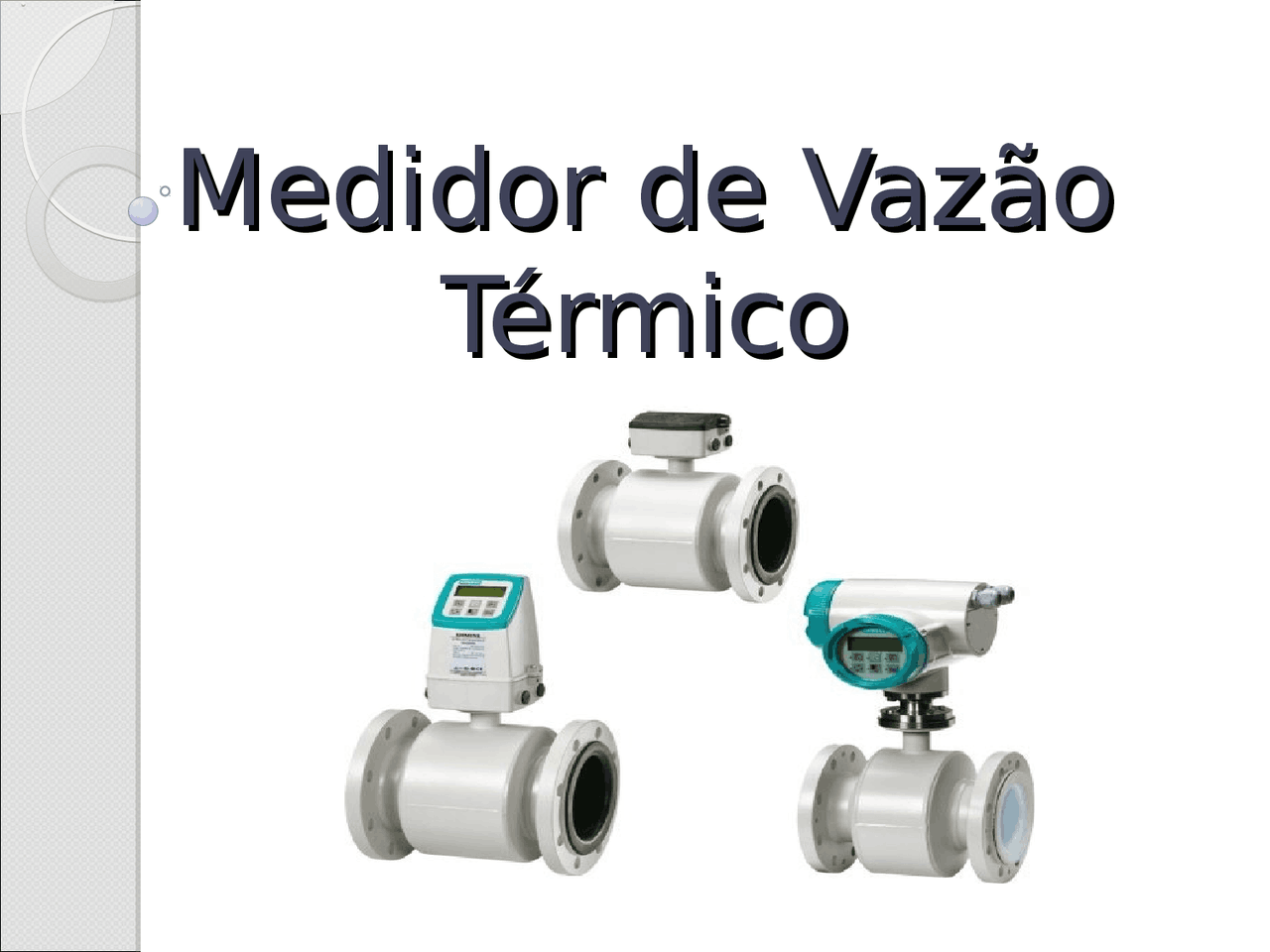

Medidor de VazãoMedidor de Vazão

Térmico Térmico

Componentes:Componentes:

O que é VAZÃO?O que é VAZÃO?

 Vazão pode ser definida como sendo a quantidade volumétrica, mássica ou gravitacional de um fluído que passa por uma tubulação ou canal por unidade de tempo.

Medição de VazãoMedição de Vazão

 Medir a vazão não é importante somente para fins contábeis, mas também para a verificação do rendimento no processo.

Laboratório de Medição deLaboratório de Medição de

Vazão-Introcol Vazão-Introcol

 O Laboratório de Vazão Incontrol é o melhor da América do Sul. Comparando com todos os laboratórios de vazão instalados no Brasil, o Laboratório de Vazão Incontrol é o de maior volume de água para calibração e o de menor incerteza.

Laboratório de Medição deLaboratório de Medição de

Vazão - Introcol Vazão - Introcol

 Para assegurar a incerteza dentro dos padrões estabelecidos, também a temperatura da água é medida para entrar no cálculo de compensação da densidade, assim como são medidas a temperatura, a umidade relativa do ar e a pressão barométrica, para compensar o nível de evaporação do volume da água sob medição.

Laboratório de Medição deLaboratório de Medição de

Vazão - Introcol Vazão - Introcol

Medidor de Vazão TérmicoMedidor de Vazão Térmico  O primeiro medidor/chave de vazão baseado no princípio de dispersão térmica, foi desenvolvido em 1964 em Bakersfield, Califórnia-EUA.

Medidor de Vazão TérmicoMedidor de Vazão Térmico  Para detectar a parada do escoamento da mistura óleo+água e sal em tubulações, devido ao inverno rigoroso que costumava congelar as linhas na época.  O instrumento na época tinha apenas a função de *CHAVE DE FLUXO.

Medidor de VazãoMedidor de Vazão

Calorimétrico Calorimétrico

Funcionamento Funcionamento



Princípio de Funcionamento;



Aplicação;



Vantagens;

Medidor de VazãoMedidor de Vazão Calorimétrico - Calorimétrico - Funcionamento Funcionamento  O princípio de medição do medidor de vazão calorimétrico é baseado na dispersão térmica, onde um primeiro sensor de temperatura é aquecido internamente acima da temperatura do fluido a ser medido.

Medidor de VazãoMedidor de Vazão

Calorimétrico Calorimétrico

Funcionamento Funcionamento

 Assim, quanto maior for essa dispersão térmica entende-se que maior é a vazão, visto que o sensor aquecido tende a reduzir sua temperatura conforme o aumento da vazão.

Medidor de VazãoMedidor de Vazão

Calorimétrico – Calorimétrico –

Funcionamento Funcionamento

 Um segundo sensor de temperatura, não aquecido, é utilizado para medir a temperatura do fluido, possibilitando assim uma referência de comparação e compensação ao circuito de medição do conjunto medidor.
