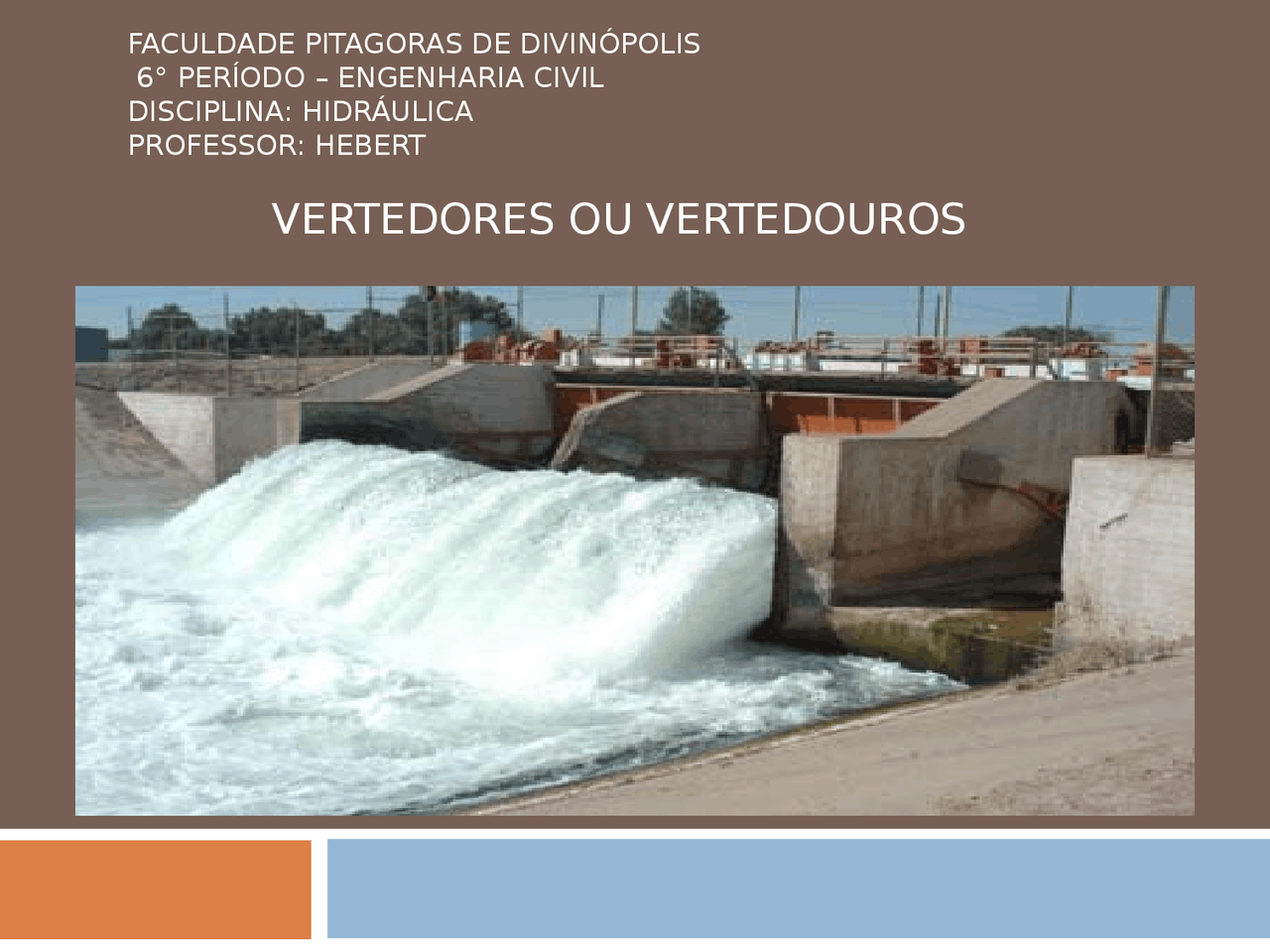

6° PERÍODO – ENGENHARIA CIVIL DISCIPLINA: HIDRÁULICA PROFESSOR: HEBERT VERTEDORES OU VERTEDOUROS

VERTEDORES

COMPONENTES DO GRUPO

HENRIQUE ALVES MAYLER BATISTA BRAGA ORDILEI LUIZ MELO LUIZ PAULO DA S. MENDES RILDER ANDRADE ANDRÉ LARA REGINALDO DE OLIVEIRA ALVES

VERTEDORES FINALIDADE: Medição de vazão de pequenos cursos de água e conutos livres, assim como no controle do escoamento em galerias, canais e barragens.

VERTEDORES TERMINOLOGIA: A borda horizontal denomina-se crista ou soleira. As bordas verticais constituem as faces do vertedor. A carga do vertedor, H, é a altura atingida pelas águas, a contar da cota da soleira do vertedor. Devido a depressão ( abaixamento) da lâmina vertente junto ao vertedor a carga H deve ser medida a montante, a uma distância aproximadamente igual ou superior a 5H.

VERTEDORES DIMENSIONAMENTO: O dimensionamento de um vertedouro depende principalmente da cheia de projeto, do tipo e localização da barragem, do tamanho do reservatório e da forma de operação. Estas estruturas podem ser construídas junto ao corpo da barragem ou independente desta, conforme for mais apropriado.

VERTEDORES CLASSIFICAÇÃO DOS VERTEDORES: Quanto a forma: Simples: retangular, triangular, circular, parabólico etc. Composto: reunião de formas geométricas Logarítmica, etc.

VERTEDORES CLASSIFICAÇÃO DOS VERTEDORES: Quanto à natureza da parede: a)Vertedores em paredes delgadas b)Vertedores em paredes espessa (e> 0,66 H)

VERTEDORES CLASSIFICAÇÃO DOS VERTEDORES: Quanto à largura relativa: a)Vertedores sem contração lateral ( L = B) b)Vertedores com uma contração lateral ( L menor que B) c)Vertedores com duas contrações laterais (L menor que B)

VERTEDORES EXEMPLOS À esquerda na figura, vê- se um vertedor de forma simples (retangular) utilizado para medir grandes vazões. À direita há um vertedor de seção composta (retangular na parte superior e triangular em baixo). A forma triangular é apropriada para medir vazões pequenas com precisão.

VERTEDORES TIPO DA SOLEIRA Quanto ao tipo da soleira ou crista: 􀂇 Soleira delgada (chapa metálica ou madeira chanfrada); 􀂇 Soleira espessa (alvenaria de pedras ou tijolos e concreto)

VERTEDORES VERTEDOUROS DE SUPERFÍCIE: Vertedouro de superfície trata-se de uma estrutura de controle que comanda a descarga do reservatório. Estes vertedouros podem ser livres, isto é, não existe domínio sobre a descarga, a água do reservatório ao atingir a cota da soleira livre vai verter, ou podem ser comportas, onde é possível ter um controle sobre o escoamento, isto é, pode-se determinar qual a cota que a água do reservatório pode atingir e só a partir desta cota abrem-se as comportas, permitindo o escoamento.

VERTEDORES- VERTEDOURO LIVRE: De acordo com Baptista e Coelho (2003, p.351) “ uma importante classificação dos vertedores diz respeito às condições de funcionamento hidráulico, ligadas à presença ou não de dispositivos de controle de vazão, as comportas”. Os vertedores que não possuem comportas são ditos, então, de soleira livre.

VERTEDORES VERTEDOR TRIANGULAR Os vertedores triangulares são recomendados para medir pequenas vazões,pois permitem maior precisão na leitura da altura H do que os de soleira plana.São usualmente construídos a partir de chapas metálicas, com ângulo de 90°.

VERTEDORES VERTEDOR TRIANGULAR
