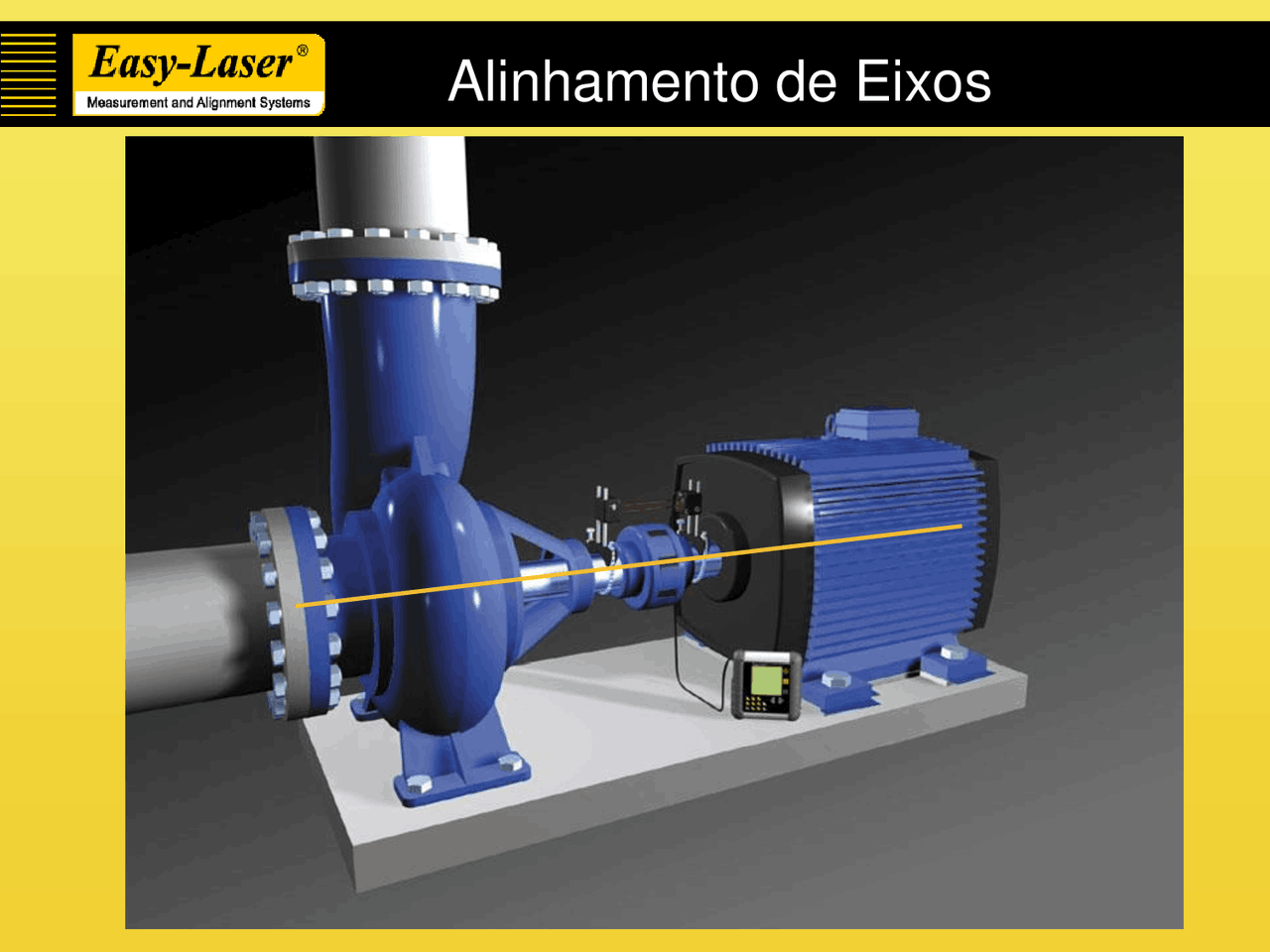

Alinhamento de Eixos

O desalinhamento é uma razão para:

• Falha de rolamentos

• Falha de selos

• Desgaste do acoplamento

• Sobreaquecimento

• Perda de eficiência

• Perda de energia e

produção

• Vibrações

• Problemas de qualidade

Quase 50% das paradas de máquinas são devidos ao

desalinhamento.

Sistemas de Alinhamento a Laser

Condições para o alinhamento

• Geral: Temperatura, vibrações, tubulações, parafusos,

acoplamento e arredores.

• Fundação: Estável, plana e limpa.
• Calços: Calços entre 4 e 5 mm em todos os pés. Máx. de 4 calços por pé.

Devem estar limpos e verificar o material: aço inoxidável, bronze.

Lista de verificação:

• Estabilidade: Instabilidade na fundação. Pé manco.
• Macaquinho: Há algum parafuso de ajuste / macaquinho? Se não, arrume e

monte os parafusos de ajuste.

Elevação térmica

Condição a frio

Condição a quente

Elevação térmica

Coeficiente de temperatura:

Aço 0.011 mm/m/º C

Ferro 0.011 mm/m/º C

Alumínio 0.024 mm/m/º C

Exemplo:

Altura da base ao eixo 1.0 m

Temperatura no alinhamento +50 º C

Temperatura de trabalho +100 º C

Resultado:

1 x 0.01 x (100-50) = 0.5 mm

Offset

• Offset As linhas de centro de dois eixos não são

concêntricas mas paralelas.

Desvio angular

• Desvio angular As linhas de centro não são paralelas.

Desvio angular e

paralelo

• Máquina M Máquina Movida (M=Movida). É a máquina que é

ajustada em relação à máquina estacionária.

• Unidade M É a unidade de medição que será montada na

máquina movida.

• Máquina S Máquina Estacionária. Não será movimentada.
• Unidade S É a unidade de medição que será montada na

máquina estacionária.

Pé manco

Pé manco É a condição na qual a máquina está apoiada por três

pés ao invés de quatro. Isto naturalmente significa

que a máquina está instável na fundação. Deve ser

ajustado antes do alinhamento.

Termos técnicos

Medição - Básico

Esquerda Direita Horizontal (de cima)

Para cima

Para baixo

Horizontal/Vertical

Vertical (do lado)

Medição - Básico

Tolerâncias para o alinhamento

A velocidade do

eixo indica o valor

da tolerância.

As tolerâncias são

ajustadas ao

desvio máximo

permitido.

Excelente Aceitável

Erro Paralelo

rpm mils mm mils mm

Erro Angular

rpm mils/" mm/100 mils/" mm/

S A M Par de pés 1(F1) Par de pés 2(F2)

100 200 400 800

• (alto)

• (baixo) **- 1,
• 0,**

0,

- 0,

Vertical (do lado)

Princípio de Alinhamento de Eixos

S A M Par de pés 1(F1) Par de pés 2(F2)

mm

• (dir)

• (esq)

0,

0,

**- 0,

• 0,**

Horizontal (de cima)

**- 0,

• 0,**

0,50 0,

Sistema de Alinhamento de Eixos

Acessórios de Fixação

Suporte padrão para

eixo com corrente

Suporte magnético para

montagem axial.

Suporte fino Base magnética

Suporte paralelo

Classificações do laser

Classes de Laser

Classe 1

Os lasers desta classe em nenhuma circunstância causa dano

por radiação.

Classe 2

Laser de baixa potência de luz visível. Potência inferior a 1 mW.

A potência máxima permitida é limitada de modo que o piscar

natural dos olhos iniba qualquer dano causado pela a radiação

quando se olha inexperadamente para a luz emitida. Os danos

podem ser causados somente se o reflexo natural ou o desvio

da cabeça não ocorrer.

Classe 3A

Esta classe contém laser tanto de luz visível quanto não visível.

A potência é um pouco maior que a dos lasers classe 1 ou 2

mas são escolhidos de modo que o risco não seja maior que as

classes anteriores.

Classe 3B

Potência de 1 mW–500 mW; Laser que causa danos para os

olhos quando apontado diretamente. A radiação refletida difusa é

a que causa menos danos.

Classe 4

Todos os lasers desta classe são considerados perigosos.

Treinamento de Medição - Teoria

Pré-alinhamento

Semi-cículo descrito pelo laser

emitido da unidade M durante a

rotação.

O laser não acerta o detector

Ajuste o curso

Ajuste a máquina movida até que o

laser seja centralizado.

Posição 9 Posição 3

Pé manco

2. Gire para a

posição 12 horas.

Ajuste os feixes e abra

os alvos.

Confirme:

4. O resultado para

todos os pés é

exibido.

Calçe o(s) pé(s) de

maior valor.

3. Libere e aperte o

primeiro parafuso.

Confirme:

Repita o passo 3 para

cada um dos outros

pés (2 a 4)

5. Depois de completada

a verificação do pé

manco, pressione

OK e selecione o

programa de

alinhamento de eixos

Programa Pé Manco (13)

Programa Horizontal (11)

2. 9 horas. Gire as

unidades/eixos de acordo com

o nível para a posição 9 horas.

Ajuste os lasers. Abra os alvos.

Registre o primeiro valor:

3. Gire os eixos para

a posição 12 horas.

Registre o segundo

valor.

4. Gire o eixo para a

posição 3 horas.

Registre o último valor.

5. O resultado é exibido. As posições

Horizontal e Vertical para a máquina

movida são exibidas em tempo real.
