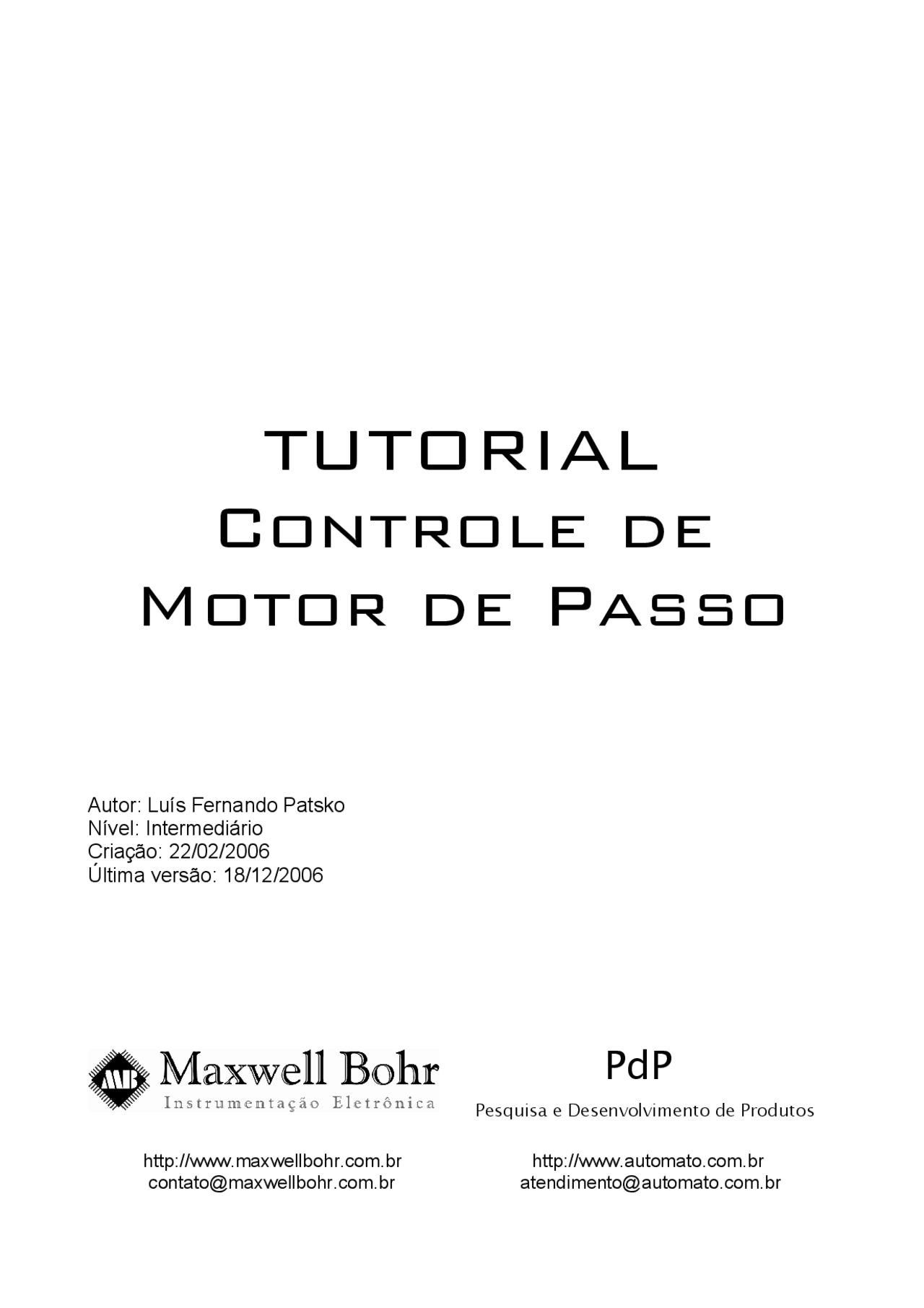

Pesquisa e Desenvolvimento de Produtos http://www.maxwellbohr.com.br http://www.automato.com.br [email protected] [email protected]
1 − Introdução Esse tutorial abordará a confecção de uma placa para o controle de um motor de passo e a programação para que se possa controlá-lo por meio das portas de saídas digitais do MEC1000 ou do KDR5000. O motor de passo é muito utilizado na robótica porque pode ter sua rotação controlada por meio de passos, como o nome já diz, e isso é indispensável em alguns aparelhos onde é exigido um maior grau de precisão, pois o uso de motores de corrente contínua convencionais poderia resultar em danos no aparelho ou em mal funcionamento. 2 − Material O material necessário será um motor de passo, um integrado ULN2003, um conector latch de 10 vias macho, um conector latch de 10 vias fêmea, um cabo flat e uma placa de fenolite. 3 − Funcionamento Os motores elétricos são dispositivos eletromecânicos que transformam energia elétrica em movimento rotativo por meio de ímãs e indutores em seu interior. Os modelos de motores de aplicação mais difundida são os motores de corrente contínua (CC ou DC), os de corrente alternada (CA ou AC), os universais, que funcionam tanto com corrente contínua quanto alternada, os servomotores e os de passo. O motor de passo é um motor com uma precisão muito grande do seu movimento. São utilizados onde é necessário o controle do número de rotações é muito importante, tais como em impressoras, drives de disquete e sistemas de automação industrial e robótica, pois, se não houvesse esse controle, o movimento contínuo poderia estragá-los. O passo que esse motor pode dar é o menor deslocamento angular para o qual está projetado. O número de passos destes motores dependem do número de pólos que seu rotor possui. Assim, existem diversas resoluções para eles como, por exemplo, 0.72, 1.8, 3.6, 7.5, 15 e até 90 graus, ou seja, 500, 200, 100, 48, 24 e 4 passos Figura 1. Motores de passo
Desse modo poderemos estar utilizando o ULN2003, que nada mais é do que um array de transistores Darlington , que trabalha com tensões de até 50V e suporta uma corrente de até 500mA, o suficiente para o controle do nosso motor de passo. Este integrado possui 7 entradas para o controle de até 7 saídas que serão ligadas às saídas dos estatores. É necessário em primeiro lugar descobrir qual a saída comum aos estatores e esta será ligada à entrada de 12V. As conexões das saídas dos estatores serão ligados aos pinos 16, 15, 14 e 13 do integrado e as saídas digitais do Kit correspondentes a eles serão conectadas aos pinos 1, 2, 3 e 4. O integrado estará ligado à alimentação por meio dos pinos 8 (GND) e 9 (V+). As portas 1, 2, 3 e 4 serão ligados por meio de cabos flat ao MEC1000 ou ao KDR5000. ULN Há três modos básicos de operação do motor de passo: dois onde se usa o passo completo, um com apenas um estator energizado por passo, onde o consumo de energia e torque são baixos, e o outro com dois estatores energizados por passo, onde torque e consumo de energia são maiores; e um de meio-passo, gerando um torque próximo ao de passo completo com dois estatores energizados, com um consumo superior de energia, porém com uma precisão maior deslocamento. Com a finalidade de uma explicação mais clara e uma linha de código menor, o programa de controle do motor de passo disponibilizará apenas o uso das operações de passo completo. 4 − Montagem Para a montagem da placa para o motor de passo é necessário observar bem a polaridade dos fios para que não haja erro na hora da confecção da placa. O fio comum aos estatores é aquele cuja resistência quando medida entre dois fios dá o valor nominal da resistência do motor. Este fio deve ser ligado à alimentação de 12V. Se medirmos a resistência entre dois fios que são os extremos da bobina, esta será o dobro da resistência nominal do motor.
Começaremos pelo diagrama esquemático do circuito para que não haja erro na hora de confeccionarmos a placa. Para isso temos que ter à mão o integrado ULN2003 pois este é o único componente eletrônico que será soldado à placa. O esquemático está mostrado a seguir. Observe que tanto o ULN2003 como o próprio motor de passo não utilizarão o pino de alimentação de 5 Volts disponível no pino 1 das portas de saídas digitais. Eles deverão ser alimentados com uma tensão de 12 Volts, disponível nas saídas de alimentação do Kit. Sendo assim é possível soldar um borne de 2 vias ou mesmo soldar dois fios diretamente na placa, sendo que um será o terminal positivo e o outro será o terminal negativo. Basta ligá-los nas saídas de alimentação correspondentes. O desenho da placa, vista pelo lado dos componentes, é mostrado a seguir.
Nosso primeiro passo é criar a interface gráfica do programa. Vamos utilizar o projeto criado no tutorial Base que já nos fornece algumas funcionalidades interessantes. Para isso copiamos o projeto daquele tutorial e em cima dele vamos adicionar alguns componentes gráficos extras. A interface gráfica é composta por dois SpeedButton, dois Labels e dois ComboBox. Os botões serão destinados a ligar e desligar o motor nos modos de torque alto e torque baixo. Uma ComboBox selecionará a porta de saída digital e a outra o sentido da rotação do motor e os Labels apenas indicarão o conteúdo de cada ComboBox. Também existe um componente Timer, que não é visível durante a execução do programa, mas é essencial para seu funcionamento. O primeiro passo é modificar a propriedade Caption do Form principal de “Projeto Base” para “Motor de passo – placa”. É importante deixar o nome desse programa um pouco diferente do que é destinado a controlar o motor de passo do Kit, para evitar confusões. Em seguida adicionaremos um Label e um ComboBox para a seleção da porta de saídas digitais na interface. Esses componentes podem ser encontrados na aba “Standard”. O componente Label possui o seguinte ícone. E o componente ComboBox possui o seguinte ícone. Figura 3: Aba "Standard" da Barra de componente. Figura 4: Ícone do componente Label. Figura 5: Ícone do componente ComboBox. Figura 2. Programa de controle da placa de motor de passo.
Vamos então adicioná-los e modificar as propriedades do Label. Name = LabelPorta Caption = Porta: Font/Style/fsBold = true Em seguida, modificaremos as propriedades do ComboBox. Name = ComboBoxPorta Style = csDropDownList Items.Strings = Porta 0, Porta 1 ItemIndex = 0 Nesse momento, o nosso Form deverá ter a seguinte aparência: O próximo passo será adicionar os componentes responsáveis pela seleção do sentido do motor. Vamos adicionar um Label e modificar suas propriedades. Name = LabelSentido Caption = Sentido: Font/Style/fsBold = true Em seguida, adicionaremos um ComboBox e modificaremos as seguintes propriedades. Figura 6: Form após inclusão do Label e do ComboBox.
Name = SpeedButtonAlto Caption = Torque Alto Font/Style/fsBold = true GroupIndex = 2 AllowAllUp = True O último componente a ser adicionado é um Timer, que não será visível na interface gráfica do programa, no entanto, é essencial para o seu funcionamento. O componente Timer encontra-se na aba “System” da barra de componentes. A seguir uma imagem dessa aba. O componente Timer possui o seguinte ícone: Devemos adicioná-lo e modificar as seguintes propriedades: Name = TimerMotor Interval = 400 O nosso Form então ficará da seguinte maneira: Com a inclusão desse componente, encerramos a criação da parte gráfica e podemos partir Figura 10: Aba "System" da barra de componentes. Figura 11: Ícone do componente Timer. Figura 12: Form após inclusão dos SpeedButtons e do Timer.
para a implementação do código do programa. É importante ressaltar que é necessária muita atenção nesse momento. Como a linha de código é relativamente extensa, é fácil ocorrerem pequenos deslizes que impeçam que o programa funcione. Como já foi mencionado, é necessário criar um programa que acione uma saída digital por vez, possibilitando o movimento do eixo do motor. A cada saída acionada, uma porta do integrado ULN2003 será acionada que, por sua vez, acionará um estator do motor. Quando um estator do motor é acionado, seu eixo dará um passo. Para disponibilizar um maior torque do motor, basta apenas acionarmos duas saídas digitais a cada vez, que ligarão dois estatores simultaneamente. O primeiro passo para a implementação do código será dado no manipulador do evento OnTimer, do TimerMotor que adicionamos no Form. Para criar esse manipulador podemos selecionar o componente, ir no Object Inspector , selecionar a aba Events e dar um duplo clique sobre a linha que está escrito OnTimer. Uma forma mais fácil de isso é apenas dar um duplo clique sobre o timer no Form e com isso o Delphi irá criar automaticamente um manipulador para o evento OnTimer. procedure TFormMain.TimerCheckTimer(Sender: TObject); begin end; Como esse componente timer será responsável por enviar continuamente para o Kit as informações sobre o modo de operação, porta utilizada e sentido, devemos colocar um bloco try- except para evitar que o programa trave caso não haja nenhum Kit conectado. procedure TFormMain.TimerCheckTimer(Sender: TObject); begin try begin end; except end; end; O próximo passo será então implementar o código para os botões que acionarão o motor. No mesmo procedimento, vamos utilizar uma estrutura de repetição while e uma estrutura de decisão if para cada botão. procedure TFormMain.TimerCheckTimer(Sender: TObject); begin try
binário é 00000100. Caso, queiramos fazer com que um motor de passo gire, precisamos acionar seus estatores, um de cada vez. Podemos fazer isso enviando um número, cujo equivalente em binário seja adequado para acionar cada uma das 4 saídas durante um curto intervalo. A tabela a seguir mostra a relação entre o número enviado e seu valor binário. Número decimal (^) 1 2 4 8 1 Valor binário (^) 00000001 00000010 00000100 00001000 00000001 Enviando esses valores, com um pequeno intervalo entre cada um, acionaremos cada uma das quatro primeiras saídas digitais, e consequentemente, os quatro estatores do motor de passo. Sendo assim, o motor se movimentará. Para fazer com que ele gire no sentido contrário, basta apenas inverter os números a serem enviados para a porta de saída digital. No modo descrito acima, acionamos um estator de cada vez, utilizando o modo de baixo torque. Para um maior torque, basta apenas acionarmos dois estatores simultaneamente. Para isso, devemos modificar os valores a serem enviados. Ao enviar esses valores, com um pequeno intervalo entre cada um, teremos um maior torque disponível no motor de passo, embora o consumo também seja maior. Número decimal (^) 3 6 12 9 3 Valor binário (^) 00000011 00000110 00001100 00001001 00000011 Agora já aprendemos como devemos acionar as saídas digitais de modo a proporcionar o giro do motor. Mas só há um problema. Precisamos que esses valores se repitam indefinidamente. Para isso utilizamos a estrutura while , cuja função é repetir inúmeras vezes uma determinada função. No nosso programa, enquanto um SpeedButton estiver acionado, ela enviará os bits para as saídas digitais infinitas vezes. Dentro do bloco definido pela estrutura while , utilizaremos a estrutura de decisão if-else. Essa estrutura verificará o estado da ComboBox que indica o sentido e comparará com o valor 0. Se o item selecionado na ComboBox for igual a zero (que é o primeiro item), então será executada uma operação. Caso o item não seja igual a zero, então uma outra operação será executada, através da estrutura else. Utilizaremos a função Sleep para gerar o intervalo entre cada estator acionado. Essa função simplesmente interrompe o andamento do código durante um intervalo, expresso em milésimos de segundo. No nosso programa, utilizaremos um intervalo de 100ms. Intervalos diferentes podem ser utilizados, mas um intervalo menor não é muito recomendado, pois o motor de passo não suporta velocidades de giro altas e poderá não funcionar. Quando nenhum SpeedButton estiver acionado, o motor de passo deverá ser desligado. Para isso, basta utilizarmos duas estruturas de decisão if , sendo cada uma destinada a um dos botões. Então utilizaremos o método DigitalPortWrite, onde no seu segundo parâmetro colocaremos o número 0, que seta todas as saídas digitais da porta que está sendo utilizada em 0, desligando então o motor. Desse modo, nossa linha de código ficará assim. Observe que, devido o tamanho da linha de código, é necessário prestar muita atenção e segui-la rigorosamente. Um pequeno erro de pontuação ou a falta de um end poderá fazer com que o programa não funcione.
procedure TFormMain.TimerMotorTimer(Sender: TObject); begin try begin // Repetirá infinitamente a ação enquanto o // SpeedButtonBaixo estiver pressionado while SpeedButtonBaixo.Down = true do begin //verifica o sentido selecionado if ComboboxSentido.ItemIndex =0 then begin //atualiza o estado da porta de saída selecionada kit.DigitalPortWrite(ComboBoxPorta.Itemindex, 1); //gera um intervalo de 100ms Sleep(100); kit.DigitalPortWrite(ComboBoxPorta.Itemindex, 2); Sleep(100); kit.DigitalPortWrite(ComboBoxPorta.Itemindex, 4); Sleep(100); kit.DigitalPortWrite(ComboBoxPorta.Itemindex, 8); Sleep(100); Application.ProcessMessages(); end else begin kit.DigitalPortWrite(ComboBoxPorta.Itemindex, 8); Sleep(100); kit.DigitalPortWrite(ComboBoxPorta.Itemindex, 4); Sleep(100); kit.DigitalPortWrite(ComboBoxPorta.Itemindex, 2); Sleep(100); kit.DigitalPortWrite(ComboBoxPorta.Itemindex, 1); Sleep(100); Application.ProcessMessages(); end; end; // Realizará a instrução quando o SpeedButtonBaixo não // estiver acionado if SpeedButtonBaixo.Down = false then begin //seta todas as saídas digitais em zero kit.DigitalPortWrite(ComboBoxPorta.Itemindex, 0); end;
Ao verificar que o programa funciona corretamente, basta apenas conectar a placa de controle com o ULN2003 na porta de saída digital desejada e conectar o motor de passo nesta. Também é necessário ligar a alimentação do motor de passo, ligando um cabo do terminal positivo e um do negativo nas saídas de alimentação de 12 Volts e 0 Volts (GND), presentes no Kit. 6 − Conclusão Com esse tutorial, foi possível aprender a construção de uma placa destinada ao controle de um motor de passo utilizando um integrado ULN2003 e elaborar a programação destinada a controlá-lo, utilizando as portas de saídas digitais. Trata-se de um desenvolvimento complexo, mas que pode resultar em ótimos resultados, tanto em conhecimento adquirido quanto em praticidade de operação. Figura 13. Placa de controle de motor de passo ligado ao KDR5000.
