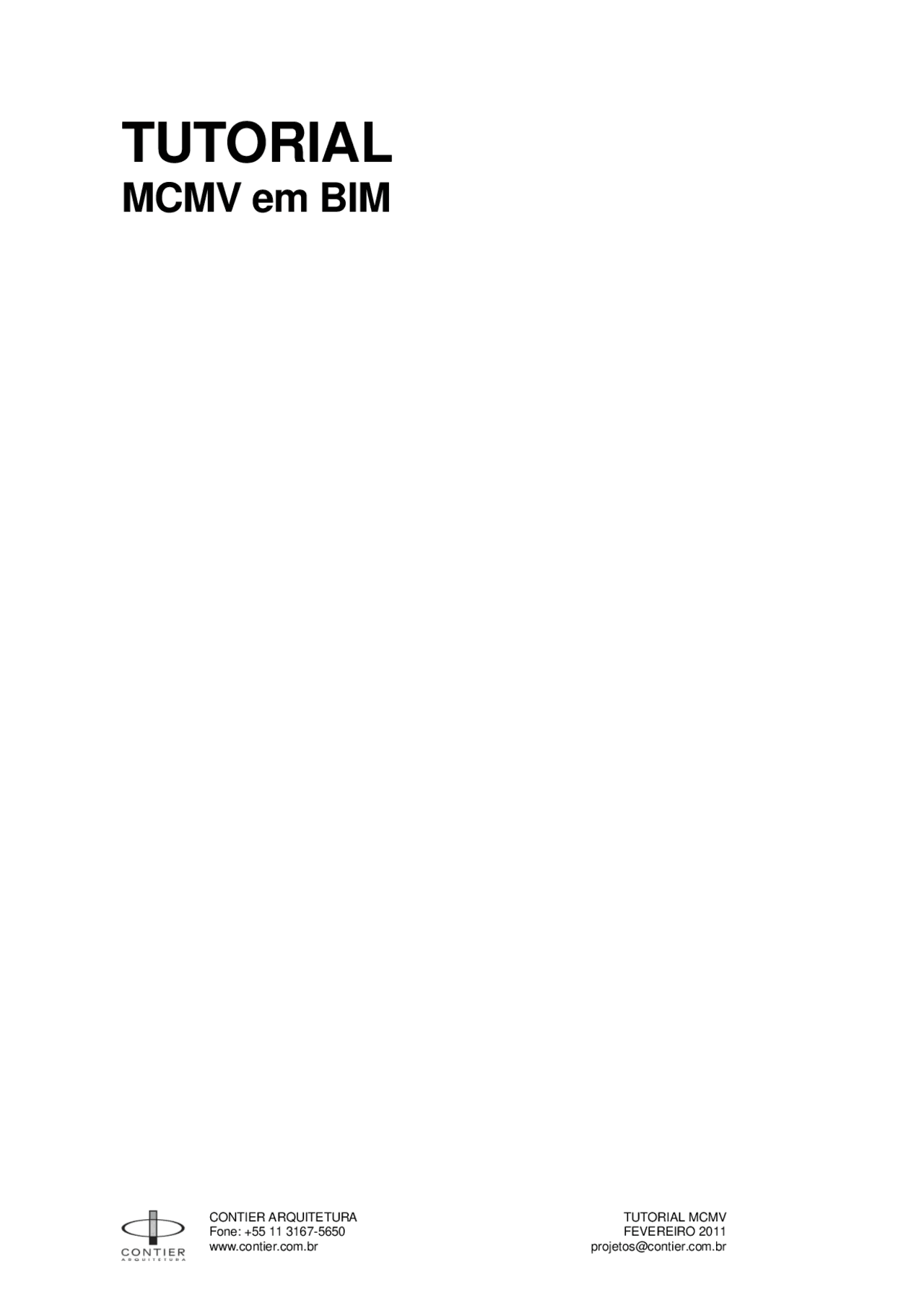

CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
anotações
TUTORIAL
MCMV em BIM
CONTIER ARQUITETURA TUTORIAL MCMV
- Fone: +55 11 3167-5650 FEVEREIRO - Introdução ________________________________________________________________________ Sumário anotações
- O Template MCMV__________________________________________________________________
- FAMÍLIAS DE SISTEMAS ____________________________________________________________
- Pilares Estruturais ________________________________________________________________
- Blocos de Fundação ______________________________________________________________
- Forros__________________________________________________________________________
- Forro Conceitual _______________________________________________________________
- Forro de Gesso Acartonado ______________________________________________________
- Forro de Gesso – Placas de 60x60cm ______________________________________________
- Tabicas de Gesso ______________________________________________________________
- Pisos __________________________________________________________________________
- Acabamento e Contrapiso ________________________________________________________
- Soleiras ______________________________________________________________________
- Lajes ________________________________________________________________________
- Guarda-Corpos __________________________________________________________________
- Corrimãos ___________________________________________________________________
- Corrimão – Acessibilidade_______________________________________________________
- Guarda-corpos _______________________________________________________________
- Guarda-corpos - Acessibilidade __________________________________________________
- Alvenarias _____________________________________________________________________
- Alvenarias Comuns ____________________________________________________________
- Telhados ______________________________________________________________________
- Terça _______________________________________________________________________
- Caibro ______________________________________________________________________
- Ripa ________________________________________________________________________
- Telha de Barro Colonial_________________________________________________________
- Telha de Fibrocimento__________________________________________________________
- Telha Metálica Trapezoidal ______________________________________________________
- FAMÍLIAS ________________________________________________________________________
- Aparelhos e Metais Sanitários ______________________________________________________
- Equipamentos Sanitários __________________________________________________________
- Portas e Janelas ________________________________________________________________
- Portas ______________________________________________________________________
- Janelas________________________________________________________________________
- Módulo Básico M ______________________________________________________________
- Altura e Largura de Coordenação Modular CM ______________________________________
- Ajuste de Coordenação AC ______________________________________________________
- Altura e Largura Nominal _______________________________________________________
- Tolerância ___________________________________________________________________
- Aduelas e Marcos _______________________________________________________________
- Aduela de Madeira ____________________________________________________________
- Aduela Metálica de Canto _______________________________________________________
- Marco de Madeira _______________________________________________________________
- Guarnição Reta _________________________________________________________________
- Guarnição Chanfrada __________________________________________________________
- Marco Metálico _______________________________________________________________
- Número de Painéis ____________________________________________________________
- Representação e Anotação __________________________________________________________
- Anotações _____________________________________________________________________
- Eixos _______________________________________________________________________
- Linhas ______________________________________________________________________
- Textos e Números _____________________________________________________________
- Escalas _____________________________________________________________________
- Norte _______________________________________________________________________
- Indicação de Chamada _________________________________________________________
- Indicação de Acessos __________________________________________________________
- Indicação de Inclinações e Caimentos _____________________________________________
- Cotas _______________________________________________________________________
- Marcação de Chamadas ________________________________________________________
- Designação de Esquadrias ______________________________________________________
- Designação de Locais __________________________________________________________
- Cotas de Nível __________________________________________________________________
- Cotas de Nível ________________________________________________________________
- Regiões de Preenchimento ________________________________________________________
- Região de Preenchimento por detalhe repetitivo _____________________________________
- Isolamento Térmico ____________________________________________________________
- Materiais ______________________________________________________________________
- Anotações _____________________________________________________________________
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
todos os elementos são listados. É recomendado que para novos projetos seja sempre anotações utilizado o arquivo Template MCMV por ser o arquivo que recebe as revisões e as novas atualizações.
As principais famílias e famílias do sistemas disponibilizadas são: Pilares Estruturais; Blocos de Fundação; Sistemas Estruturais: Convencional, Metálico e de Alvenaria Estrutural; Alvenarias Comuns/Vedação; Alvenarias Estruturais; Forros; Pisos e Lajes; Guarda-corpos; Aparelhos e Metais Sanitários; Equipamentos Sanitários; Portas e Caixilhos; Telhados; Escadas; e Elementos de Anotação e de Representação.
FAMÍLIAS DE SISTEMAS
Pilares Estruturais
Os pilares estruturais inseridos no Template MCMV são os utilizados com mais frequência em HIS, e podem ser alteradas suas configurações de dimensões e materiais de acordo com o projeto. Os pilares inseridos são:
Figura do Índice de Família MCMV
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
Blocos de Fundação anotações
Os blocos de fundação inseridos no Template MCMV são os seguintes:
Figura do Índice de Família MCMV
As dimensões e materiais podem ser alterados de acordo com o projeto.
Forros
Os forros são divididos no Revit em forro básico e forro composto. Dentro da categoria dos básicos há o forro conceitual, e dentro dos compostos há o forro de gesso acartonado, o de placas de 60x60cm e as tabicas de gesso. Todos são considerados Famílias de Sistema e são modelados no modo Croquis (ou Scketch na versão em inglês).
Forro Conceitual
O forro conceitual não possui espessura, é um plano conceitual que pode ser utilizado em estudos preliminares.
Figura do Template MCMV
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
Tabicas de Gesso anotações
A tabica é criada como os forros compostos, porém, com largura e nível de acordo com a tabica escolhida para o projeto. Isso permite que os desenhos em corte tenham as tabicas automaticamente, e que estas possam ser quantificadas em tabelas.
Figuras do Template MCMV
Figuras do Template MCMV
Pisos
Os pisos também são considerados Famílias de Sistemas, assim como os forros. A modelagem ocorre no modo Croquis. No Índice de Famílias MCMV os pisos são divididos em três categorias: Acabamento e Contra piso, Soleira e Laje.
Acabamento e Contra piso
Esta categoria tem os principais tipos de pisos utilizados em HIS, sendo alturas e acabamentos passíveis de alterações de acordo com as especificações do projeto.
Figura do Índice de Famílias MCMV
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
Soleiras anotações
Esta categoria é modelada como os outros tipos de pisos, porém, seu desenho segue o alinhamento das soleiras definidas no projeto.
Figura do Índice de Famílias MCMV
Lajes
As lajes listadas no Índice de Famílias MCMV são: Maciça em Concreto, Pré-laje, Alveolar e Vigota Treliçada com Bloco Cerâmico.
Os pisos no Revit são constituídos por camadas, assim como os forros, paredes, telhados, etc; desta maneira, as lajes maciças são facilmente representadas em corte:
Figura do Índice de Famílias MCMV Vista em corte – figura do Template MCMV
As demais lajes possuem diferentes tipos de elementos que não podem ser representados como camadas. Uma possível solução é a representação 2D de detalhes repetitivos nas vistas em corte.
Figura do Índice de Famílias MCMV
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
anotações
Figura do Índice de Famílias MCMV
Os tipos definidos são:
Corrimãos
Figura do Índice de Famílias MCMV
Corrimão – Acessibilidade
Figura do Índice de Famílias MCMV
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
Guarda-corpos anotações
Figura do Índice de Famílias MCMV
Guarda-corpos – Acessibilidade
Figura do Índice de Famílias MCMV
Alvenarias
As alvenarias foram divididas pela utilização em diferentes sistemas construtivos: Convencional, Metálico e de Alvenaria Estrutural, onde, as alvenarias denominadas Comuns são utilizadas em Sistemas Construtivos Convencional e Metálico, e as denominadas Estruturais são usadas em Sistemas Construtivos de Alvenaria Estrutural:
Alvenarias Comuns
Figura do Índice de Famílias MCMV
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
anotações
Figura do Índice de Famílias MCMV
O processo de modelagem pode ocorrer da seguinte maneira:
Construção da alvenaria do modelo com modelagem de todos os blocos
Esse tipo de modelagem permite a inserção de diferentes tipos de blocos estruturais 3D em todas as paredes, como segue abaixo:
Figura do Template MCMV
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
Todos os blocos são inseridos um a um e seguem a coordenação modular desejada: anotações
Figura do Template MCMV Figura do Projeto Modulado – Alvenaria Estrutural
A inserção dos blocos pode ser feita somente na primeira fiada ou em toda extensão da parede:
Figura do Projeto Modulado – Alvenaria Estrutural
Construção da alvenaria do modelo com representação da fiada em planta com a utilização de detalhes repetitivos.
A representação dos blocos em 2D pode ser por detalhes inseridos um a um ou por detalhe repetitivo.
Exemplo com detalhe isolado:
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
anotações
Figura do Template MCMV
Figura do Template MCMV
A representação 2D dos blocos funciona apenas mostrar a disposição dos blocos em planta, não é possível extrair tabela quantitativa com os blocos estruturais 2D.
Telhados
Os telhados de barro foram criados no Revit como diferentes tipos de cobertura envidraçada: Terça, Caibro, Ripa, Telha de Barro Colonial, Telha de Fibrocimento e Telha Metálica Trapezoidal. Foram consideradas dimensões disponíveis no mercado e espaçamentos comumente utilizados na construção civil no Brasil. Seguem abaixo exemplos de modelagem:
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
Terça anotações
Figura do Template MCMV
Caibro
Figura do Template MCMV
Ripa
Figura do Template MCMV
Telha de Barro Colonial
Figura do Template MCMV
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
Os materiais, as dimensões e a posição da cuba podem ser alterados de acordo com a anotações especificação do projeto.
Equipamentos Sanitários
Os equipamentos sanitários possuem uma modelagem 3D padrão do programa, porém, as imagens 2D (planta, corte e elevação) estão de acordo desenhos fornecidos por fabricantes nacionais.
Vista em planta e Vista em 3D - Figura do Índice de Famílias MCMV
Há também alguns acessórios concernentes às solicitações de acessibilidade, mais precisamente as barras de apoio metálicas ou em PVC:
Figura do Índice de Famílias MCMV
CONTIER ARQUITETURA TUTORIAL MCMV Fone: +55 11 3167-5650 FEVEREIRO 2011
Portas e Janelas anotações
As portas e janelas inseridas no Template MCMV são aquelas com dimensões comerciais pré-estabelecidas mais comuns em HIS.
Portas
Figuras do Índice de Famílias MCMV
Figura do Índice de Famílias MCMV
Figura do Índice de Famílias MCMV
