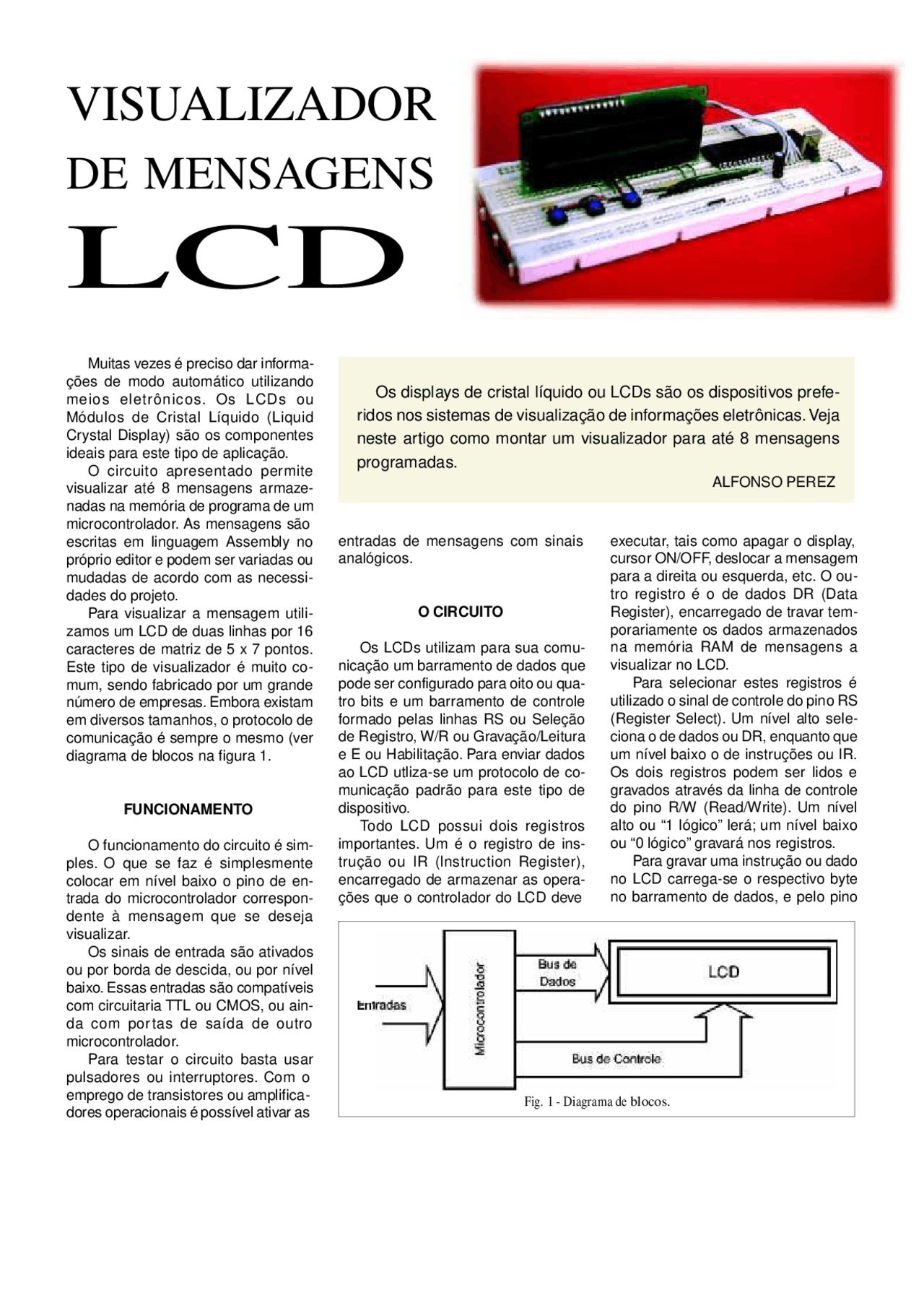

VISU
ALIZADOR
DE MENSA
GENS
LCD
Muitas vezes é preciso dar informa-
ções de modo automático utilizando
meios eletrônicos. Os LCDs ou
Módulos de Cristal Líquido (Liquid
Crystal Display) são os componentes
ideais para este tipo de aplicação.
O circuito apresentado permite
visualizar até 8 mensagens armaze-
nadas na memória de programa de um
microcontrolador. As mensagens são
Os displays de cristal líquido ou LCDs são os dispositivos prefe-
ridos nos sistemas de visualização de informações eletrônicas.Veja
neste artigo como montar um visualizador para até 8 mensagens
programadas. ALFONSO PEREZ
escritas em linguagem Assembly no
próprio editor e podem ser variadas ou
mudadas de acordo com as necessi-
dades do projeto.
Para visualizar a mensagem utili-
zamos um LCD de duas linhas por 16
caracteres de matriz de 5 x 7 pontos.
Este tipo de visualizador é muito co-
mum, sendo fabricado por um grande
número de empresas. Embora existam
em diversos tamanhos, o protocolo de
comunicação é sempre o mesmo (ver
diagrama de blocos na figura 1.
FUNCIONAMENTO
O funcionamento do circuito é sim-
ples. O que se faz é simplesmente
colocar em nível baixo o pino de en-
trada do microcontrolador correspon-
dente à mensagem que se deseja
visualizar.
Os sinais de entrada são ativados
ou por borda de descida, ou por nível
baixo.Essas entradas são compatíveis
com circuitaria TTL ou CMOS, ou ain-
da com portas de saída de outro
microcontrolador.
Para testar o circuito basta usar
pulsadores ou interruptores. Com o
entradas de mensagens com sinais
analógicos.
O CIRCUITO
Os LCDs utilizam para sua comu-
nicação um barramento de dados que
pode ser configurado para oito ou qua-
tro bits e um barramento de controle
formado pelas linhas RS ou Seleção
de Registro, W/R ou Gravação/Leitura
e E ou Habilitação. Para enviar dados
ao LCD utliza-se um protocolo de co-
municação padrão para este tipo de
dispositivo.
Todo LCD possui dois registros
importantes. Um é o registro de ins-
trução ou IR (Instruction Register),
encarregado de armazenar as opera-
ções que o controlador do LCD deve
executar, tais como apagar o display,
cursor ON/OFF, deslocar a mensagem
para a direita ou esquerda, etc. O ou-
tro registro é o de dados DR (Data
Register), encarregado de travar tem-
porariamente os dados armazenados
na memória RAM de mensagens a
visualizar no LCD.
Para selecionar estes registros é
utilizado o sinal de controle do pino RS
(Register Select). Um nível alto sele-
ciona o de dados ou DR, enquanto que
um nível baixo o de instruções ou IR.
Os dois registros podem ser lidos e
gravados através da linha de controle
do pino R/W (Read/Write). Um nível
alto ou “1 lógico” lerá; um nível baixo
ou “0 lógico” gravará nos registros.
Para gravar uma instrução ou dado
no LCD carrega-se o respectivo byte
no barramento de dados, e pelo pino
emprego de transistores ou amplifica-
dores operacionais é possível ativar as
Fig.
1-
Diagr am a de
blocos.
