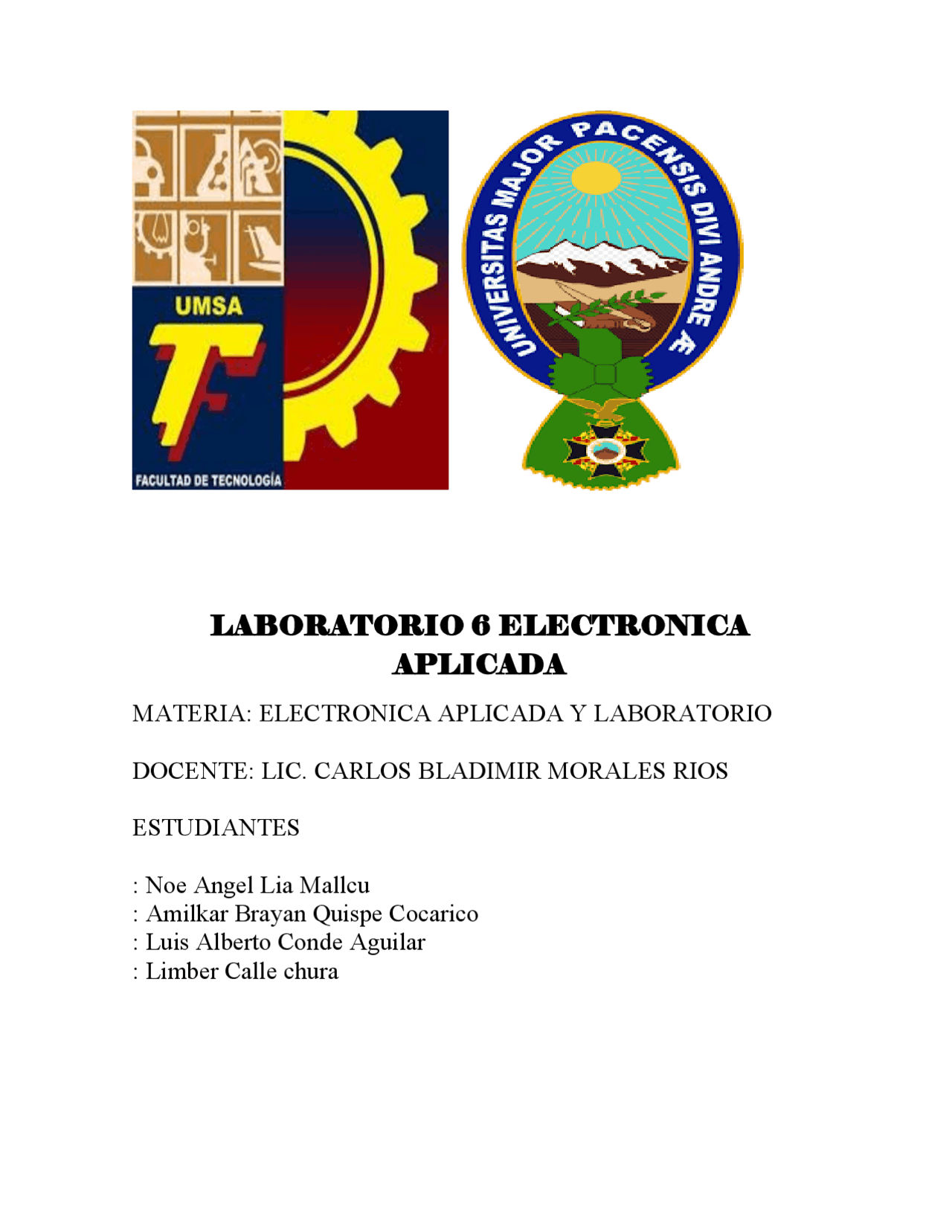

LABORATORIO 6 ELECTRONICA
APLICADA
MATERIA: ELECTRONICA APLICADA Y LABORATORIO
DOCENTE: LIC. CARLOS BLADIMIR MORALES RIOS
ESTUDIANTES
: Noe Angel Lia Mallcu
: Amilkar Brayan Quispe Cocarico
: Luis Alberto Conde Aguilar
: Limber Calle chura
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Formulario de números complejos, Diapositivas de Matemáticas
Es una forma de memorizar las fórmulas que se necesitan para operar con números complejos
Tipo: Diapositivas
2023/2024
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Formulario de números complejos y más Diapositivas en PDF de Matemáticas solo en Docsity!
LABORATORIO 6 ELECTRONICA
APLICADA
MATERIA: ELECTRONICA APLICADA Y LABORATORIO
DOCENTE: LIC. CARLOS BLADIMIR MORALES RIOS
ESTUDIANTES
: Noe Angel Lia Mallcu
: Amilkar Brayan Quispe Cocarico
: Luis Alberto Conde Aguilar
: Limber Calle chura
Objetivos
- Realizar una descripción de las compuertas lógicas.
- Tener conocimiento acerca de la simbología de las compuertas
lógicas.
- Hacer uso de las tablas de verdad para el funcionamiento de las
compuertas.
Fundamento Teorico
Una compuerta lógica es un dispositivo digital que realiza operaciones binarias con uno o dos estados lógicos (0,1) en la entrada y obteniendo resultados booleanos (0,1) en la salida del sistema. Se pueden combinar entre si para obtener nuevas funciones. Las compuertas básicas son tres AND, OR y NOT , y sus compuertas complementarias son NAND, NOR. También existe una compuerta suplementaria XOR y su compuerta complementaria XNOR. La familia TTL mas utilizada para estas compuertas son la serie 74LSXX (LS:Low-powe- Schottky) algunas de sus características son:
- Alimentación : 5V ± 0.25 , es conveniente usar una fuente regulada y condensador cerámico de 0.1 μF conectado a través del suministro cerca del CI, para eliminar picos generados por los interruptores.
- Entradas :Cualquier entrada que no se utilice es recomendable conectarla a +Vcc, para eliminar el ruido, ya que estos CI tienen entradas flotantes.
- Salidas :Pueden suministrar 16mA, pero pueden alimentar sobre los 2mA.
- Tiempo de propagación de la puerta : cerca de 10ns para que una señal pase a través de una puerta.
- Frecuencia : En condiciones ideales es de 35MHz.
- Consumo de Potencia : pocos mW. Cada compuerta está asociada a un símbolo, una tabla de verdad y una operación booleana; que expresa el estado de su salida para cada combinación posible de las entradas.
Los CI de las compuertas lógicas ya mencionadas tienen las siguientes configuraciones internas, las cuales presentamos para su posterior conexión:
Parte Practica
1. Con el tablero construido, probar los CI And, Or y Not midiendo las tensiones con el voltímetro en las entradas y salidas de los chips. Utilice también las salidas conectadas a resistencia y Led en serie. Cada integrante de los grupos probará uno de los CI.
NOT
AND
3. Mediante una tabla de verdad, evaluar los estados en los puntos u, v, t y X. Verificar los resultados en el simulador Proteus e implementar el circuito físicamente. A B C 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1
