GRADO EN INGENIERÍA INFORMÁTICA – TECNOLOGÍAS INFORMÁTICAS
CIRCUITOS ELECTRÓNICOS DIGITALES
BOLETÍN DE PROBLEMAS 1
P1.-Dibuje el cronograma y una tabla de datos para t=[0s, 20s] de las siguientes señales:
a) V(t)= 5 V.
b) X(t) = 5 · t + 7 mA.
P2.-Dibuje un cronograma que contenga las tres señales siguientes: v1 = 2,5 V, v2 = 5·sen (2π105t)
V y v3=5·sen (2π105t) + 2.5 V. Escriba también una tabla de datos de las tres señales. En el caso
de que las señales sean periódicas, determine su periodo.

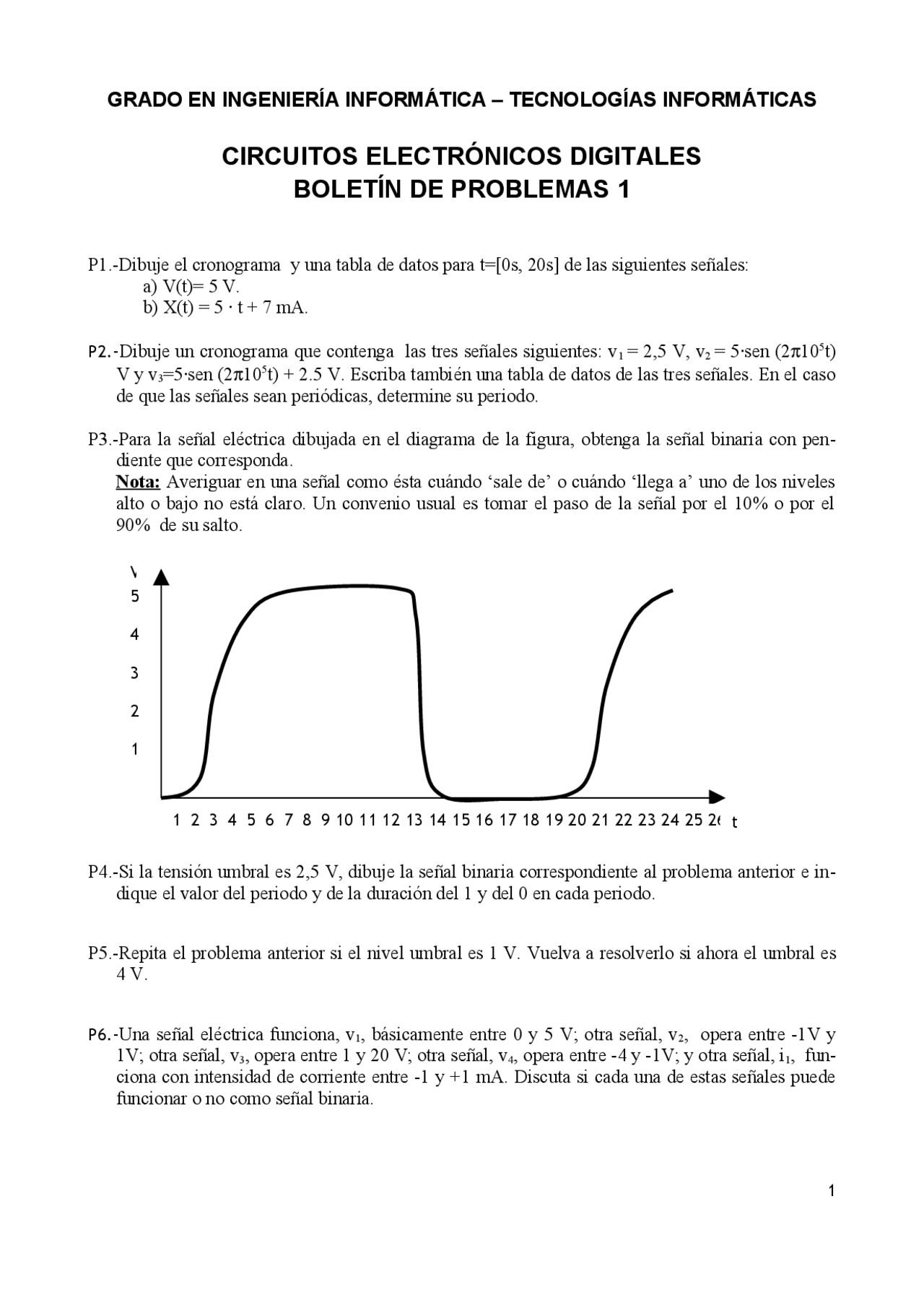

P3.-Para la señal eléctrica dibujada en el diagrama de la figura, obtenga la señal binaria con pen -
diente que corresponda.
Nota: Averiguar en una señal como ésta cuándo ‘sale de’ o cuándo ‘llega a’ uno de los niveles
alto o bajo no está claro. Un convenio usual es tomar el paso de la señal por el 10% o por el
90% de su salto.
P4.-Si la tensión umbral es 2,5 V, dibuje la señal binaria correspondiente al problema anterior e in -
dique el valor del periodo y de la duración del 1 y del 0 en cada periodo.
P5.-Repita el problema anterior si el nivel umbral es 1 V. Vuelva a resolverlo si ahora el umbral es
4 V.
P6.-Una señal eléctrica funciona, v1, básicamente entre 0 y 5 V; otra señal, v2, opera entre -1V y
1V; otra señal, v3, opera entre 1 y 20 V; otra señal, v4, opera entre -4 y -1V; y otra señal, i1, fun-
ciona con intensidad de corriente entre -1 y +1 mA. Discuta si cada una de estas señales puede
funcionar o no como señal binaria.
1
5
4
3
2
1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
27 28
t
V
