PMR 2370 – Prof. Dr. Nicola Getschko - Exercício - MOLAS

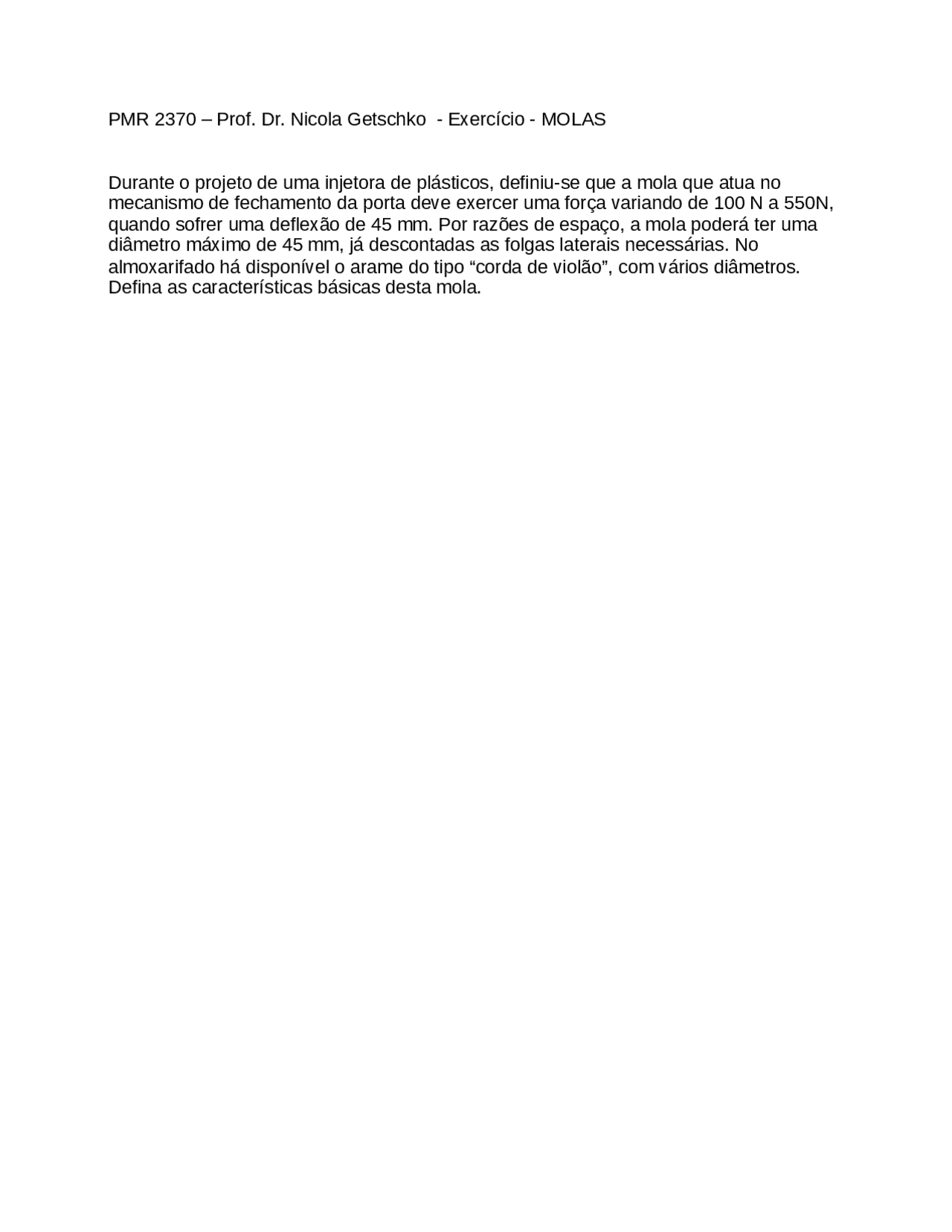

Durante o projeto de uma injetora de plásticos, definiu-se que a mola que atua no
mecanismo de fechamento da porta deve exercer uma força variando de 100 N a 550N,
quando sofrer uma deflexão de 45 mm. Por razões de espaço, a mola poderá ter uma
diâmetro máximo de 45 mm, já descontadas as folgas laterais necessárias. No
almoxarifado há disponível o arame do tipo “corda de violão”, com vários diâmetros.
Defina as características básicas desta mola.
Assumindo d = 5 mm e D = 40 mm => C = 8
Fator de Wahl:
Logo Kw = 1,18
A tensão de cisalhamento máxima será:
F 0
7 4max = 448,4 MPa
Para o arame utilizado:
Logo Sut = 2060 / 50,163 = 1584,7 MPa
A tensão limite de escoamento será: Ssy = 0,50 Sut = 792,3 MPa
O coeficiente de segurança em relação ao escoamento será : F0
6 8 = 792,3 /448,4 = 1,76
A constante de mola k = F 0
4 4 F /
F 0
4 4 L = 450/45 = 10N/mm
O número de espiras ativas será: Na = Gd4/8D3k => Na = 80769.625 /8.64.000.10
Na = 9,86 espiras –
Supondo extremidades esmerilhadas => Nt = 10,86 espiras.
O Comprimento sólido da mola será: Ls = 10,86 x 5 = 54,3 mm
Considerado uma folga de 10 % na deflexão sob carga máxima tem-se:
Comprimento Livre Lf = 54,3 + 55 + 0,1x55 = 114,8 mm
