RD represen ts the rolling dire ction
TD represent s the transverse direc tion
Values for yield str ength ( 0.2 % proof strengt h)
and tensile str ength ar e given for the rolling dire ction
Values for the t ransverse d irection a re approximately 5% hig her June 2008

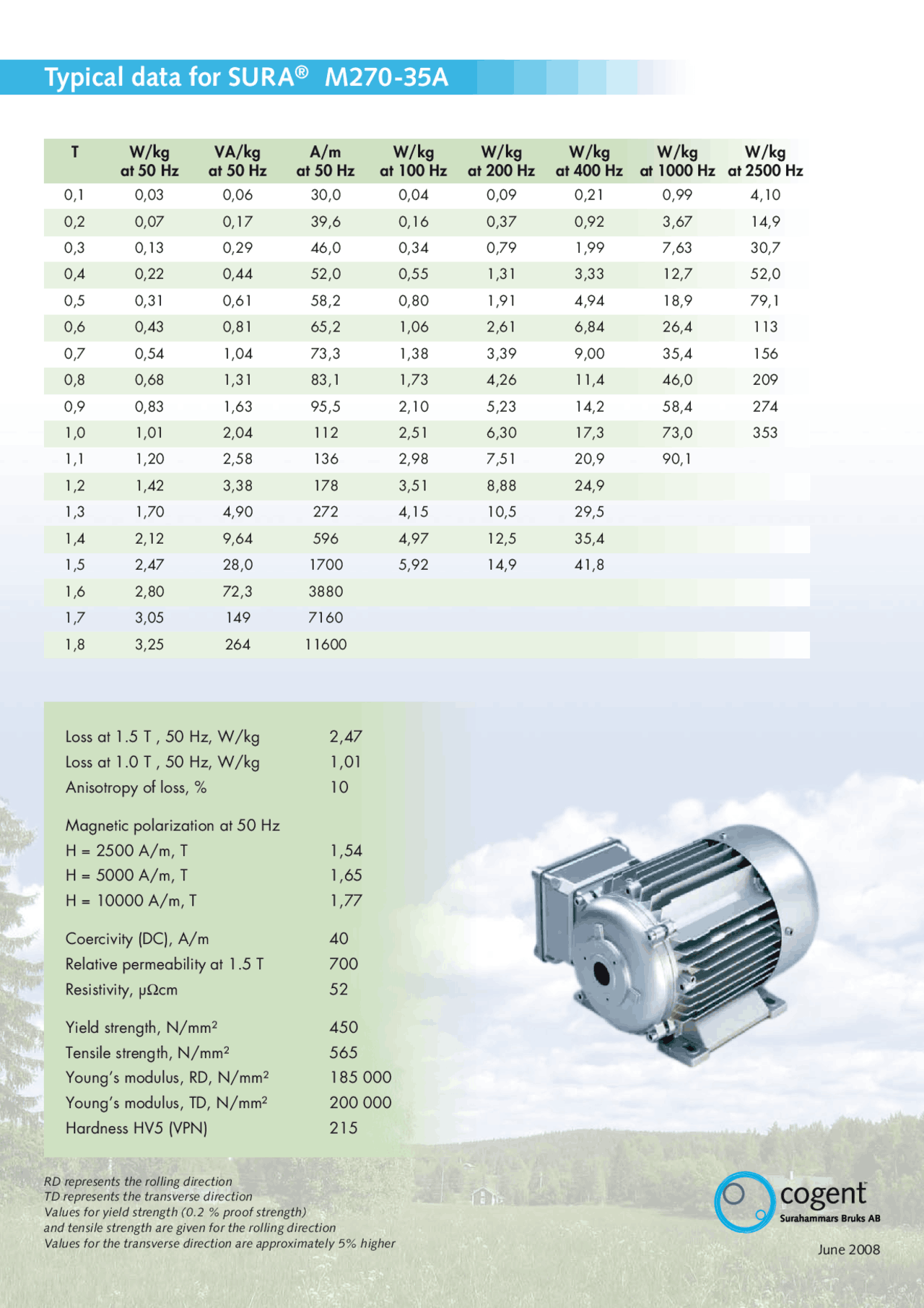

Typical data for SURA® M270-35A
Loss at 1.5 T , 50 Hz, W/kg 2,47
Loss at 1.0 T , 50 Hz, W/kg 1,01
Anisotropy of loss, % 10
Magnetic polarization at 50 Hz
H = 2500 A/m, T 1,54
H = 5000 A/m, T 1,65
H = 10000 A/m, T 1,77
Coercivity (DC), A/m 40
Relative permeability at 1.5 T 700
Resistivity, μΩcm 52
Yield strength, N/mm² 450
Tensile strength, N/mm² 565
Young’s modulus, RD, N/mm² 185 000
Young’s modulus, TD, N/mm² 200 000
Hardness HV5 (VPN) 215
T W/kg
at 50 Hz
VA/kg
at 50 Hz
A/m
at 50 Hz
W/kg
at 100 Hz
W/kg
at 200 Hz
W/kg
at 400 Hz
W/kg
at 1000 Hz
W/kg
at 2500 Hz
0,1 0,03 0,06 30,0 0,04 0,09 0,21 0,99 4,10
0,2 0,07 0,17 39,6 0,16 0,37 0,92 3,67 14,9
0,3 0,13 0,29 46,0 0,34 0,79 1,99 7,63 30,7
0,4 0,22 0,44 52,0 0,55 1,31 3,33 12,7 52,0
0,5 0,31 0,61 58,2 0,80 1,91 4,94 18,9 79,1
0,6 0,43 0,81 65,2 1,06 2,61 6,84 26,4 113
0,7 0,54 1,04 73,3 1,38 3,39 9,00 35,4 156
0,8 0,68 1,31 83,1 1,73 4,26 11,4 46,0 209
0,9 0,83 1,63 95,5 2,10 5,23 14,2 58,4 274
1,0 1,01 2,04 112 2,51 6,30 17,3 73,0 353
1,1 1,20 2,58 136 2,98 7,51 20,9 90,1
1,2 1,42 3,38 178 3,51 8,88 24,9
1,3 1,70 4,90 272 4,15 10,5 29,5
1,4 2,12 9,64 596 4,97 12,5 35,4
1,5 2,47 28,0 1700 5,92 14,9 41,8
1,6 2,80 72,3 3880
1,7 3,05 149 7160
1,8 3,25 264 11600
