Bacharelado em Engenharia Elétrica/Computação Prof. Me. José Alberto Gobbes Cararo Disciplina: Eletrônica Digital 1 Valor: 0,5 ponto (extra) Aluno: _________________________Data: //___
Atividade - Prática Virtual
Para desenvolver a habilidade de prototipagem de circuitos lógicos a partir de diagramas lógicos, bem como para testar o funcionamento dos circuitos integrados (CI) das portas lógicas AND , OR e NOT , deverá ser construído o circuito ilustrado na Figura 1, utilizando os softwares LOGISIM e a plataforma TinkerCAD.

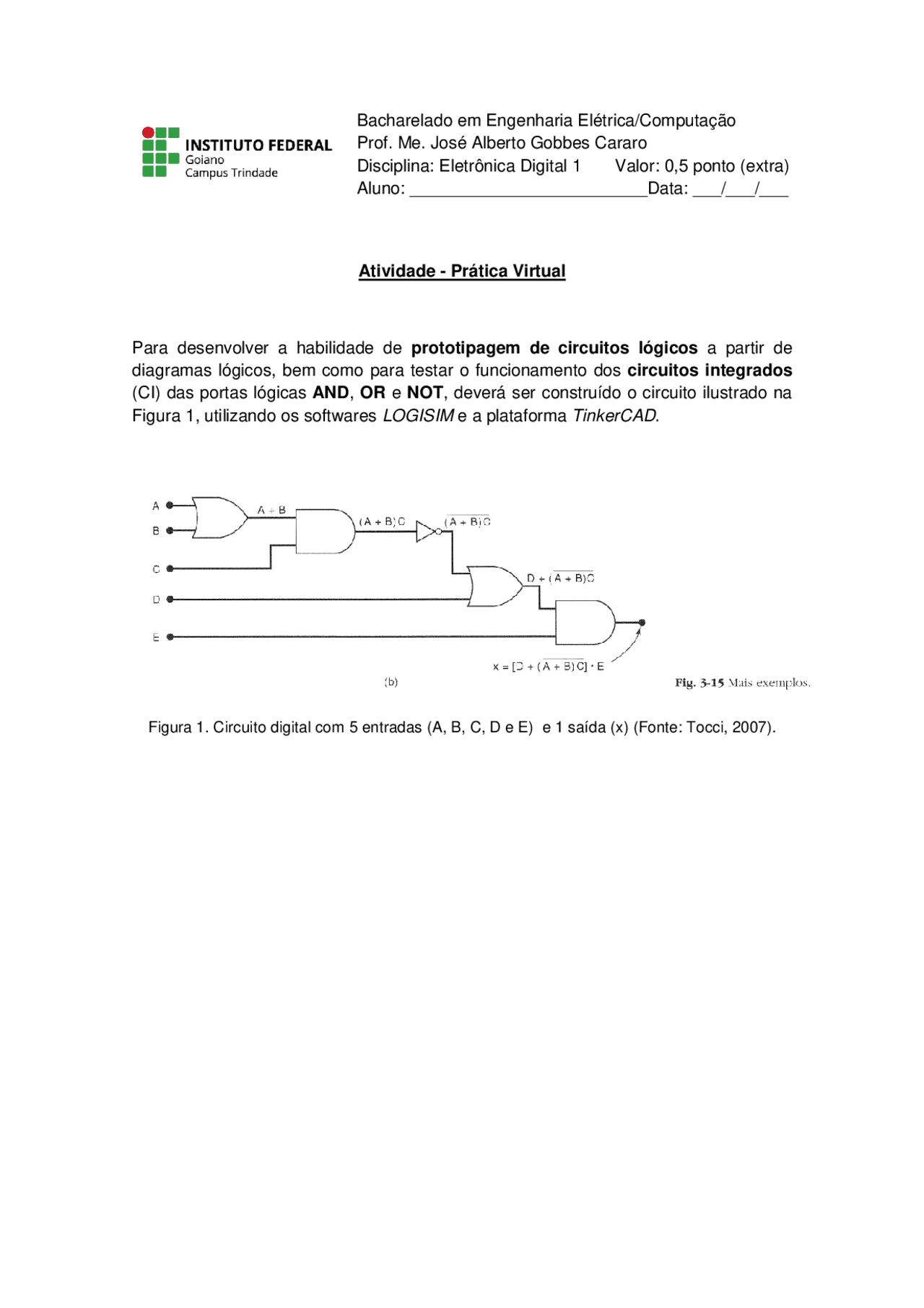

Figura 1. Circuito digital com 5 entradas (A, B, C, D e E) e 1 saída (x) (Fonte: Tocci, 2007).
a) Construa o circuito ilustrado na Figura 1 no Software LOGISIM.
A Figura 2 ilustra o local dos elementos necessários para a construção do circuito.
Figura 2. Portas lógicas e pinos para entradas (A,B,C,D,E) e saída (x), respectivamente.
Para variar o sinal de entrada de 0 (GND) para 1 (Vcc), e vice-versa, basta
clicar no botão e clicar em cima do botão de entrada.
b) Construa o circuito ilustrado na Figura 1 na Plataforma TinkerCAD.
Para ter acesso a plataforma é necessário criar uma conta de usuário através da realização do cadastro. A plataforma possui acesso gratuito. O endereço de acesso é:
www.tinkercad.com
Após a realização do cadastro, acesse a aba Circuits para iniciar a criação do seu circuito. Todos os componentes necessários para a execução da prática virtual estão disponíveis na plataforma, conforme disponibilizado na lista de materiais. Os Data Sheets de cada porta lógica encontram-se em anexo.
Para variar o sinal de entrada de 0 (GND) para 1 (Vcc), e vice-versa, basta utilizar o interruptor deslizante (pino do meio). Na saída x deverá ser conectado o LED sinalizador (lembre-se de conectar o resistor limitador de corrente ao LED).
Roteiro para elaboração do relatório - Teste de Funcionamento (LOGISIM
e TinkerCAD)
- Insira os seguintes sinais nas entradas: A=0, B=1, C=1, D=0 e E=1. Tire um print da tela ilustrando o circuito com a saída obtida e anexe a imagem ao relatório.
- Insira os seguintes sinais nas entradas: A=1, B=0, C=0, D=1 e E=1. Tire um print da tela ilustrando o circuito com a saída obtida e anexe a imagem ao relatório.
- Para o software LOGISIM, salve o arquivo com o nome da dupla para posterior envio. Para a plataforma TinkerCAD, copie e cole o link^3 da simulação no relatório.
Nota.:
- A entrega é dividida em dois arquivos: i) o PDF do relatório do projeto desenvolvido no LOGISIM e TinkerCAD e ii) o arquivo gerado pelo software LOGISIM. Estes dois arquivos devem ser compactados (Winrar ou Winzip) em um só arquivo antes do _envio.
- A organização e capricho também são elementos de avaliação._ No TinkerCAD , o uso do protoboard virtual é opcional. Faça da forma que possibilite a melhor organização. 3. Para compartilhar o material gerado no TinkerCAD, clique no botão Compart , no canto superior esquerdo, clique em Convidar Pessoas , e copie o link gerado. A imagem pode ser baixada no mesmo botão Compart, clicando no símbolo de download.
Referências
- Tocci, R. J.; Widmer, N. S. Sistemas Digitais - Princípios e Aplicações. 10ª _ed. São Paulo, 2007.
- Philips, Semiconductors._ Data Sheet - 74HC04 Hex Inverter_. 2003.
- Philips, Semiconductors._ Data Sheet - 74HC08 Quad 2-input AND gate_. 2003.
- NXP, Semiconductors._ Data Sheet - 74HC32 Quad 2-input OR gate. 2012.
